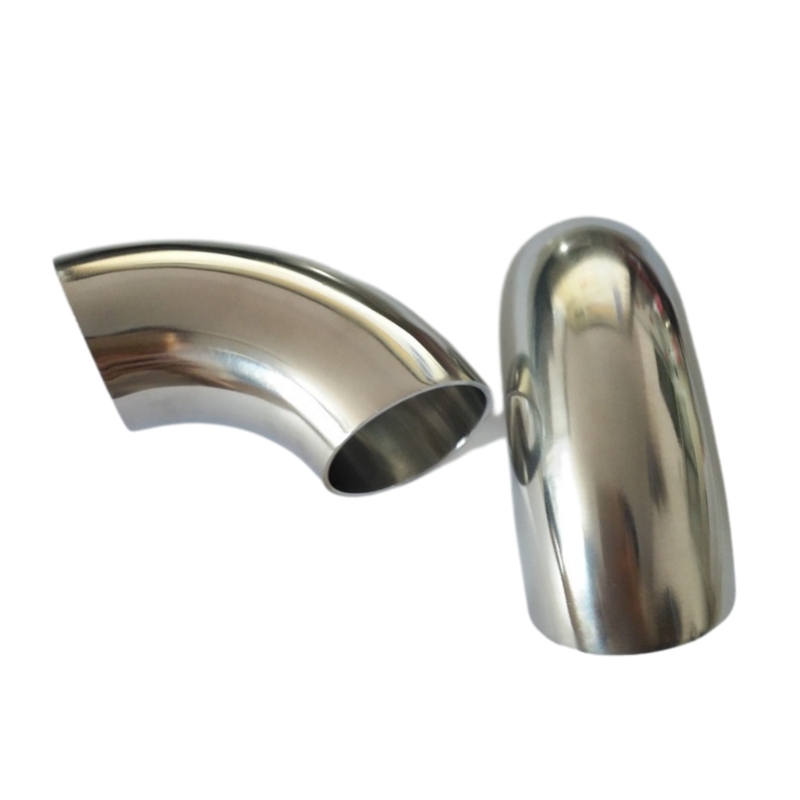

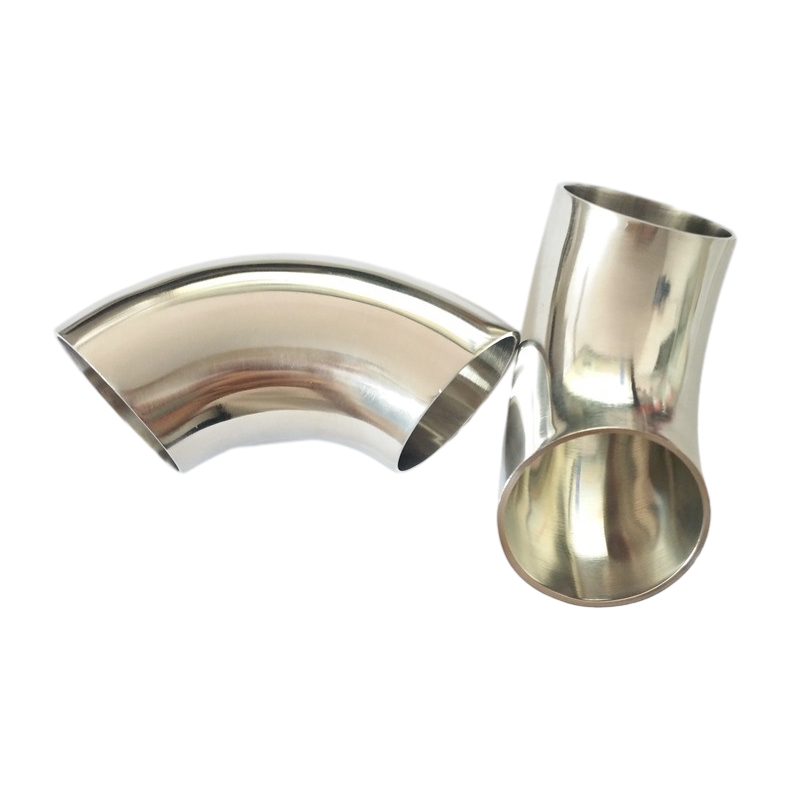

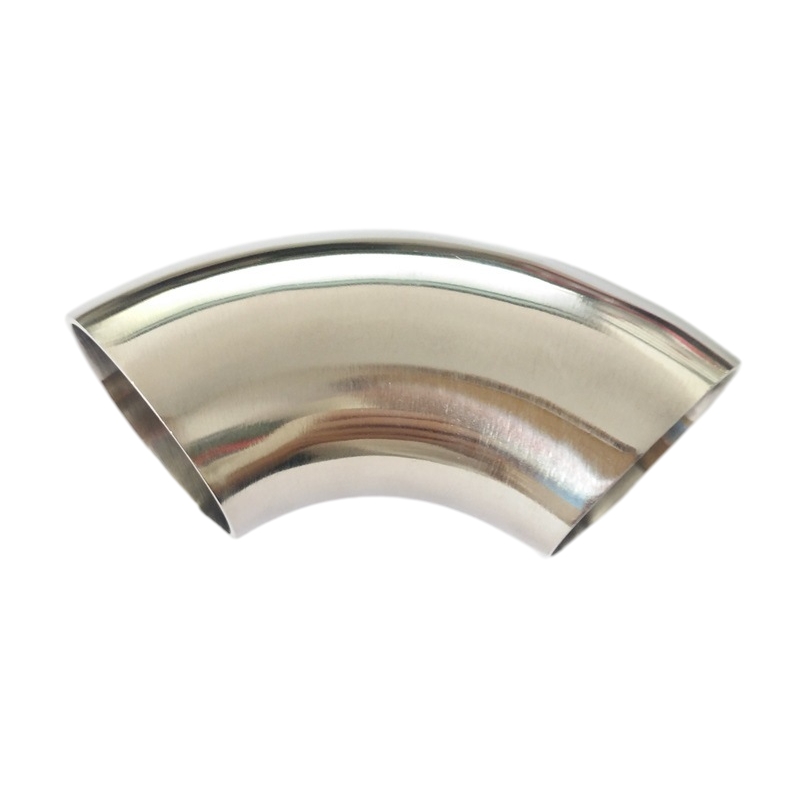

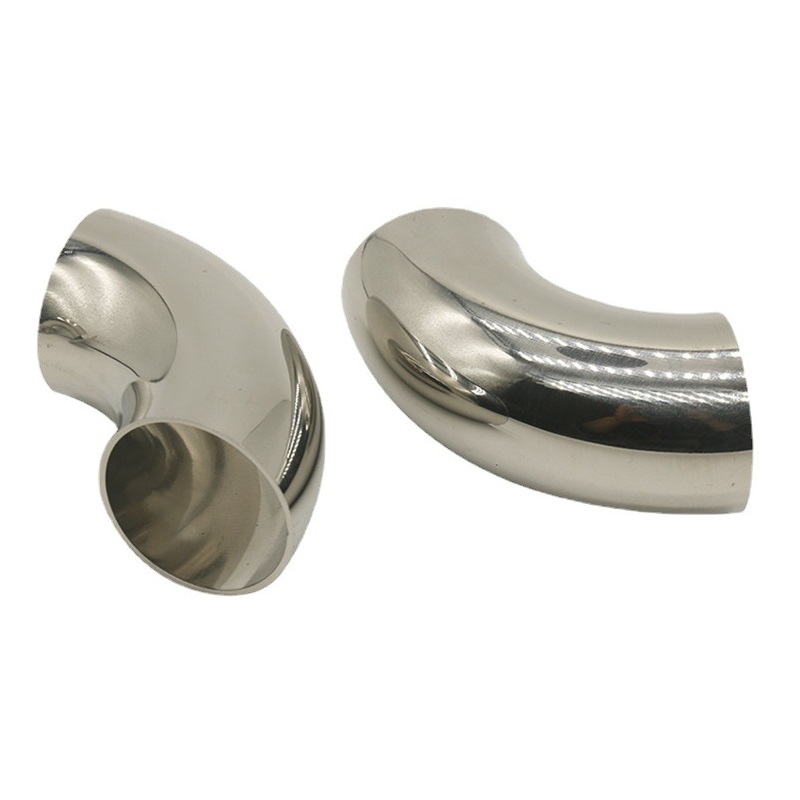

스테인레스 스틸 90도 짧은 반경 구부러진 방향은 배관 시스템의 방향 또는 흐름을 변경하는 데 도움이됩니다. 대부분의 굽힘은 파이프의 끝을 변경하지 않기 때문에 용접 공정, 플랜지 또는 기타 결합 방법을 사용하여 배관 시스템에서 방향 변경이 쉽게 달성 될 수 있습니다. 짧은 반경 구부러진 공간이 제한된 경우 최상의 옵션입니다.
짧은 반경 굽힘은 파이프 라인 직경과 동일하며 매끄러운 구멍은 압력 등급과 일치합니다. 22.5-90도 사이의 각도로 절단 할 수 있으며 쉽게 용접 할 수도 있습니다.
용접 된 짧은 반경 벤드 파이프 피팅은 스테인레스 스틸로 만들어졌으며 충격 저항, 부식성 및 산성 저항성이 우수합니다.
적용 범위 : 화학 산업, 건축, 물 공급 및 배수, 석유, 광 및 중공업, 냉장, 배관, 화재 보호, 전력, 항공 우주, 조선 및 기타 기본 프로젝트에서 널리 사용됩니다.
소개
| 90 ° 짧은 반경 튜브 굽힘 | |
| 목 | 스테인레스 스틸 90 ° 짧은 반경 튜브 굽힘 |
| 기준 | ANSI, ISO, JIS, DIN, BS, GB, SH, HG, QOST 등 |
| 재료 등급 | SS304, SS304L, SS316, SS316L |
| 표면 | 브러시 |
| 유형 | 아르곤 아크 용접 |
| 크기 | DN16-900 |
| 배달 시간 | 선불을받은 후 5-30 일 이내에 |
| 포장 | 항해 패키지 |
| 애플리케이션 | 유제품, 음식, 음료 및 제약 - 탱크, 공정 라인, 장비, 여과, 열 교환기, CIP 시스템, 주요 스테이션, 매니 폴드, 소금물, 냉각기, 호퍼, 난간, 난간, 전기 도관, 배수관 |

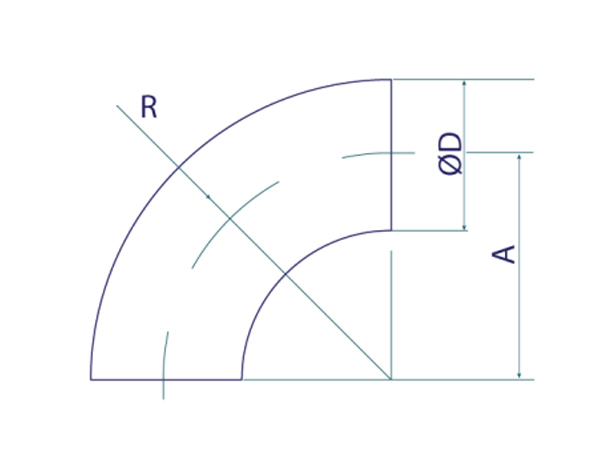

긴 반경 1.5 d
단위 : MM
| DN | Ø d | wt.ea | 에이 |
| 16 | 20 | 1 | 25 |
| 20 | 25 | 1.5 | 27.5 |
| 25 | 30 | 1.5 | 33.5 |
| 32 | 38 | 1.5 | 45 |
| 40 | 44.5 | 1.5 | 51 |
| 50 | 57 | 1.5 | 72 |
| 65 | 76 | 2 | 95 |
| 80 | 89 | 2 | 114.5 |
| 100 | 108 | 2.5 | 142.5 |
| 125 | 133 | 2.5 | 181 |
| 150 | 159 | 2.5 | 216 |
| 175 | 194 | 3 | 270 |
| 200 | 219 | 3 | 305 |
| 250 | 267 | 3 | 378 |
| 300 | 324 | 4 | 457 |
| 350 | 368 | 4 | 533.5 |
| 400 | 419 | 4 | 609.5 |
| 450 | 457 | 4.5 | 686 |
| 500 | 508 | 5 | 762 |
| 600 | 610 | 5 | 914 |
| 700 | 711 | 6 | 1067 |
| 800 | 813 | 6 | 1219 |
| 900 | 914 | 8 | 1372 |
짧은 반경 1.0 d
단위 : MM
| DN | Ø d | wt.ea | A |
| 25 | 30 | 1.5 | 30 |
| 32 | 38 | 1.5 | 32.5 |
| 40 | 44.5 | 1.5 | 40 |
| 50 | 57 | 1.5 | 52.5 |
| 65 | 76 | 2 | 70 |
| 80 | 89 | 2 | 82.5 |
| 100 | 108 | 2.5 | 100 |
| 125 | 133 | 2.5 | 125 |
| 150 | 159 | 2.5 | 150 |
| 175 | 194 | 3 | 180 |
| 200 | 219 | 3 | 203 |
| 250 | 267 | 3 | 255 |
| 300 | 324 | 4 | 305 |
| 350 | 368 | 4 | 352.5 |
| 400 | 419 | 4 | 400 |
| 450 | 457 | 4.5 | 457 |
| 500 | 508 | 5 | 508 |
| 600 | 610 | 5 | 610 |
| 700 | 711 | 6 | 711 |
| 800 | 813 | 6 | 813 |
| 900 | 914 | 8 | 914 |
