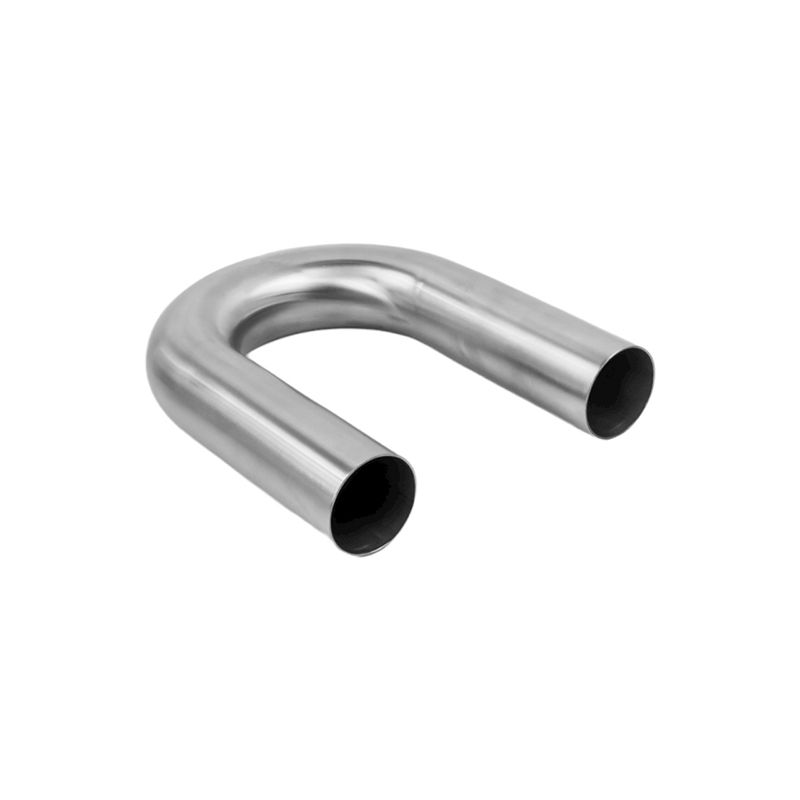

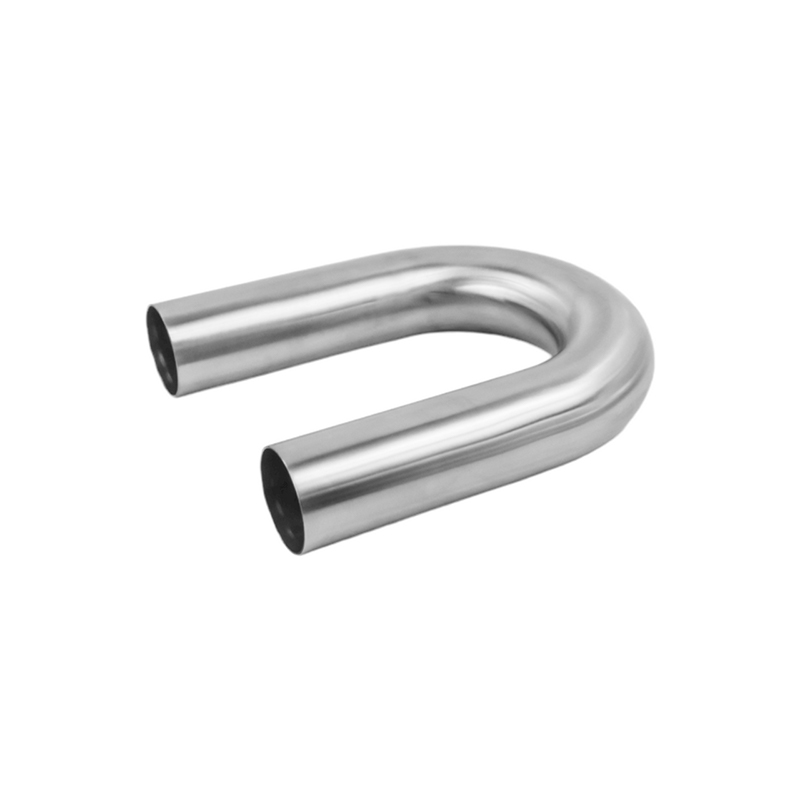

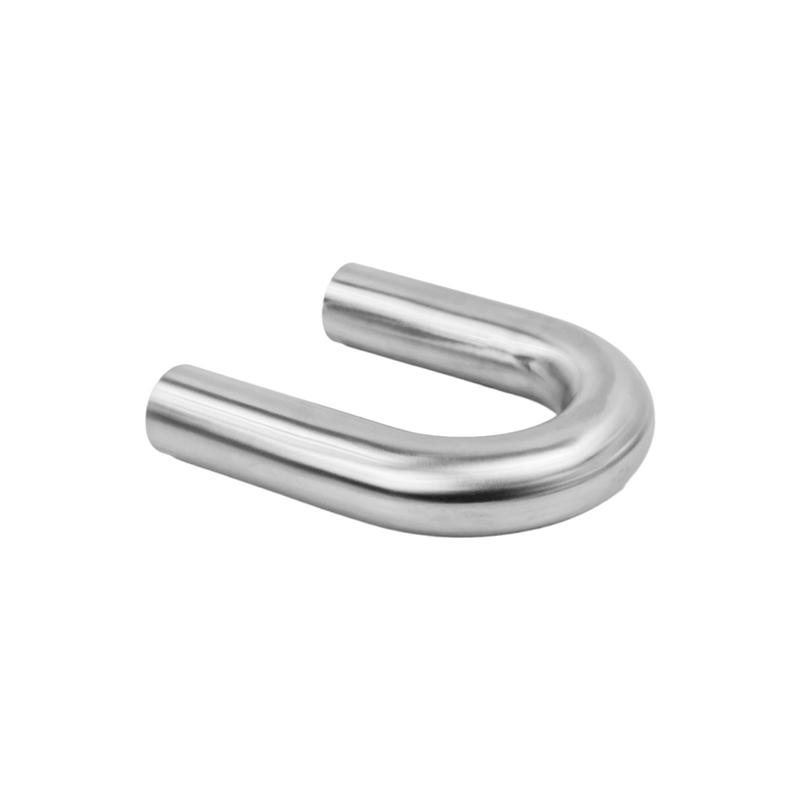

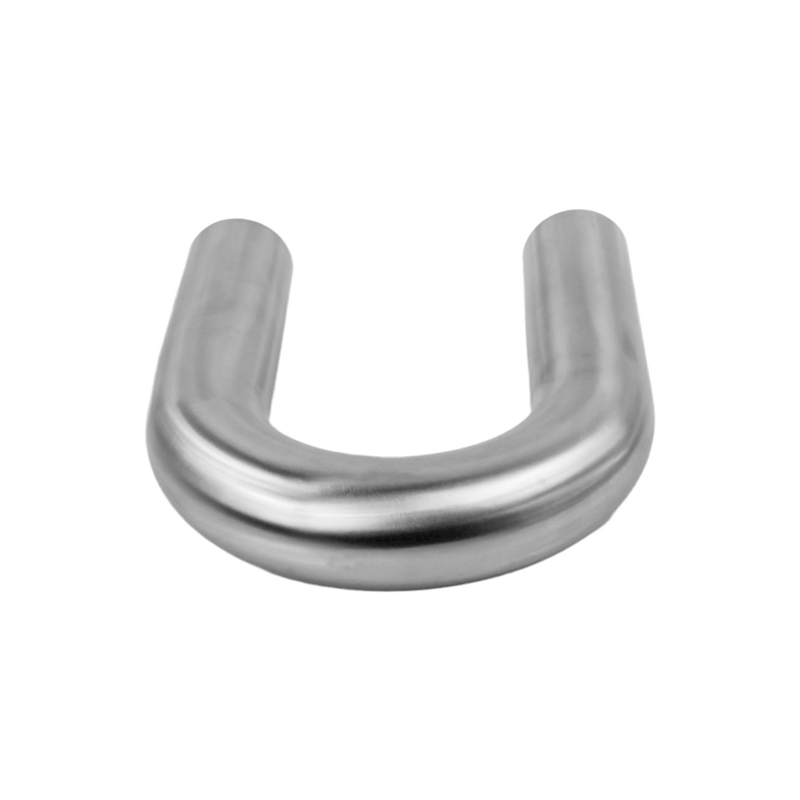

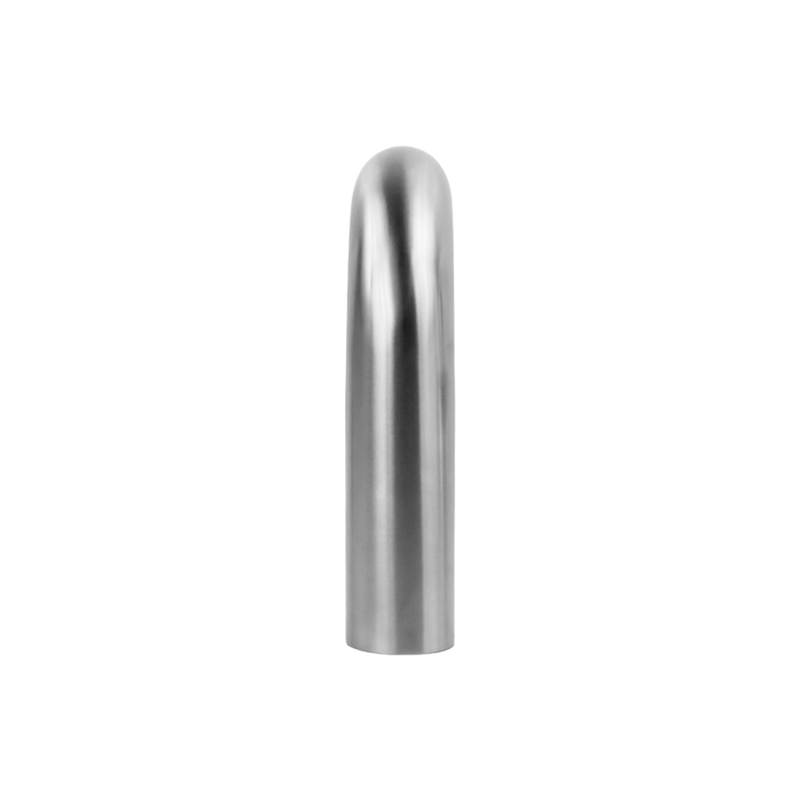

식품 등급 304 스테인레스 스틸 180 ° 길이 반경 튜브 굽힘

배관 시스템은 종종 복잡한 회전, 고도 변화, 피팅 등의 복잡한 네트워크로, 프로세스 사이의 직선으로 거의 실행되지 않으며, 설계 또는 프로젝트에서 파이프 굽힘의 이상적인 사용은 완성 된 시스템의 적절한 기능에 중요한 역할을합니다.

180 ° Mandrel Bends는 CNC Mandrel Bender 및 Custom Mandrel Dies를 사용하여 세련된 프리미엄 등급 304 스테인리스 스틸 튜브로 만들어집니다. 주름이나 긁힘없이 좋은 구부러짐을 제공하고, 끝은 레이저 컷과 굽힘이 180 그릿으로 세밀하게 연마됩니다.

304 등급의 스테인레스 스틸은 부식 및 마모에 매우 저항력이 있으며, 오래 지속되는 성능을 보장하며 MIG 또는 TIG 용접이 좋은 결과를 얻으려면 일반적인 용접 도구를 사용하여 다른 많은 부품에 쉽게 용접됩니다.

스테인레스 스틸 LR (긴 반경) 굽힘의 중앙 대면 치수는 1.5 x 직경입니다. 그들은 일반적인 유형의 팔꿈치이며 공간을 사용할 수 있고 흐름이 더 중요 할 때 사용됩니다.

스테인레스 스틸 180 ° 길이의 반경 파이프 굽힘은 오일 정유소, 폐수 관리 시스템, 식품 가공 산업, 석유 화학 산업, 특히 공압 운송 시스템과 같은 많은 응용 분야에서 사용됩니다.

80 ° Mandrel Bend의 특징

주름이없고, 스타트 업 팽창, 긁힘 또는 점수 없음, 매우 낮은 난자, 시각적 미학적 표면, 양쪽의 다리 확장, 톱질되는 모서리.

이전 ：두꺼운 벽 180도 스테인레스 스틸 맨드릴 굽힘 긴 다리
다음:스테인레스 스틸 엉덩이 용접 브러시 90 ° 짧은 반경 (SR) 튜브 벤드

소개

180 ° 긴 반경 튜브 굽힘
목	스테인레스 스틸 180 ° 길이의 반경 튜브 굽힘
기준	GB/5237-2008, ASME B16.9; GB12459; DIN2615; GOST17375; JIS B2311
재료	스테인레스 스틸 304/316
표면	우아한
유형	용접
크기	NPS 1/2-42”
배달 시간	선불을받은 후 5-30 일 이내에
포장	버블 백 상자 상자
애플리케이션	자동차 배기 시스템, 기계 액세서리, 석유, 화학 산업, 수자원 등

NPS	O.D.	에이	케이	벽 두께
				빛 벽	Sch 20	Sch 30	std	Sch 40	Sch 60	X-SIG	Sch 80	Sch 100	Sch 120	Sch 140	Sch 160	더블 엑스 stg
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
