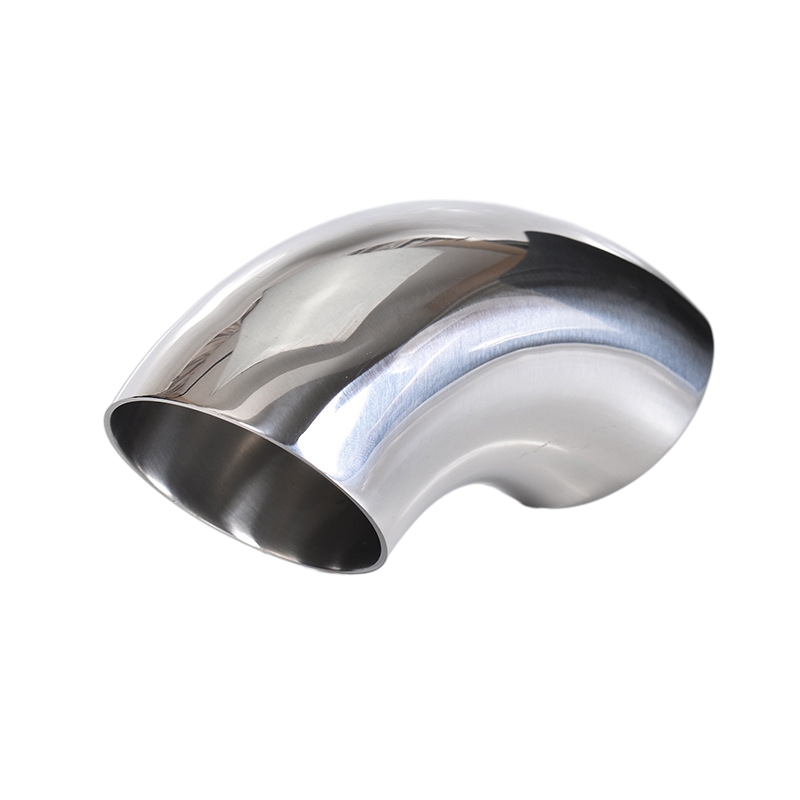

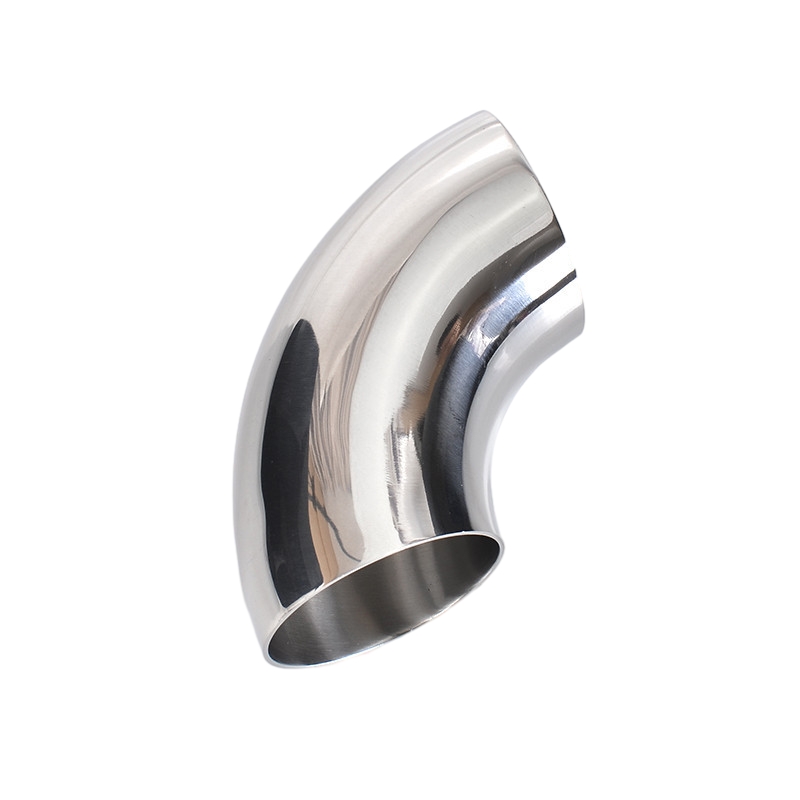

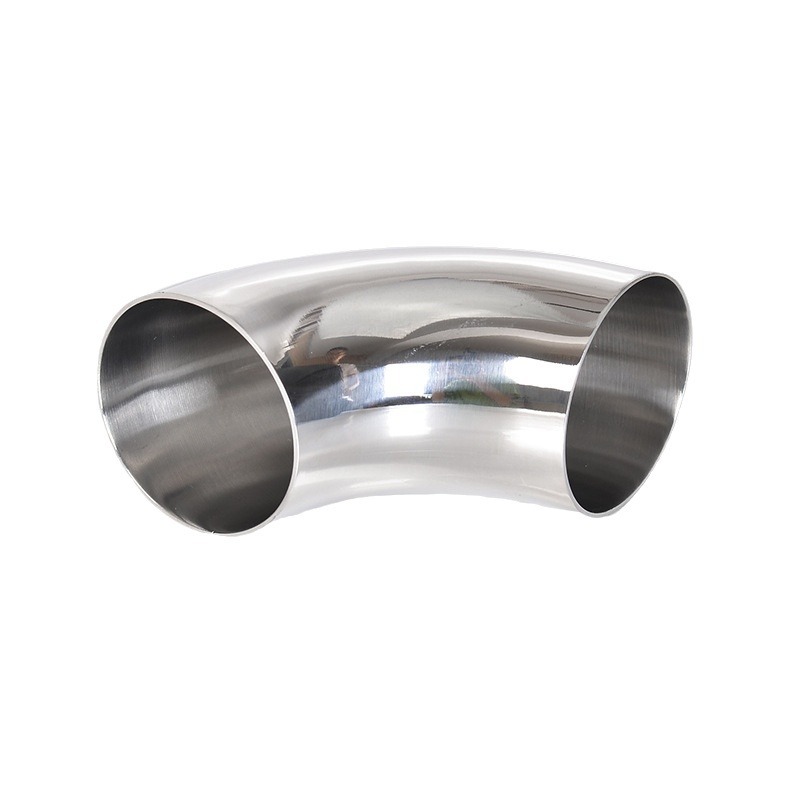

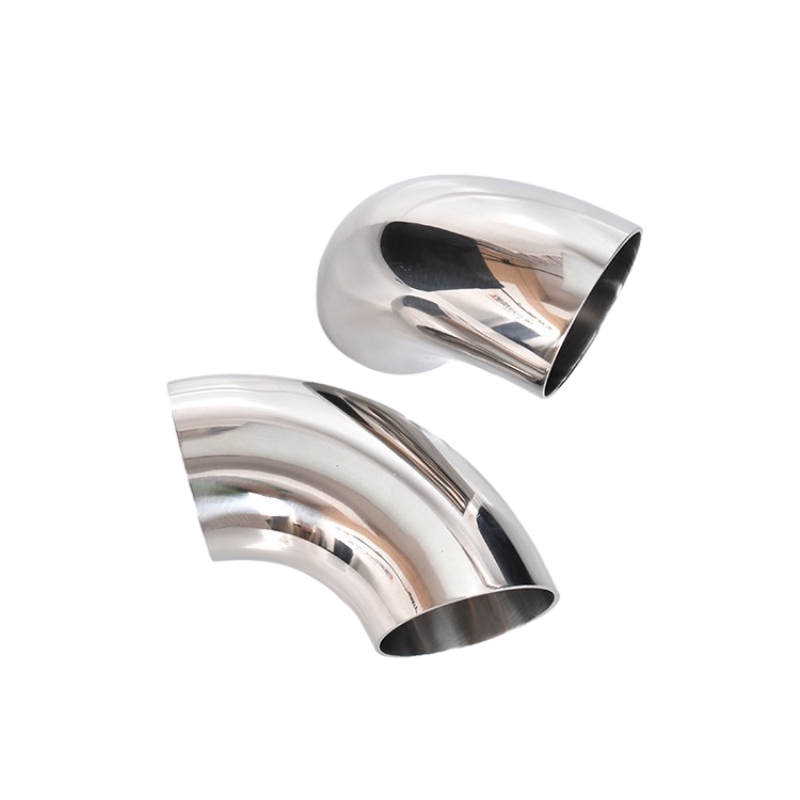

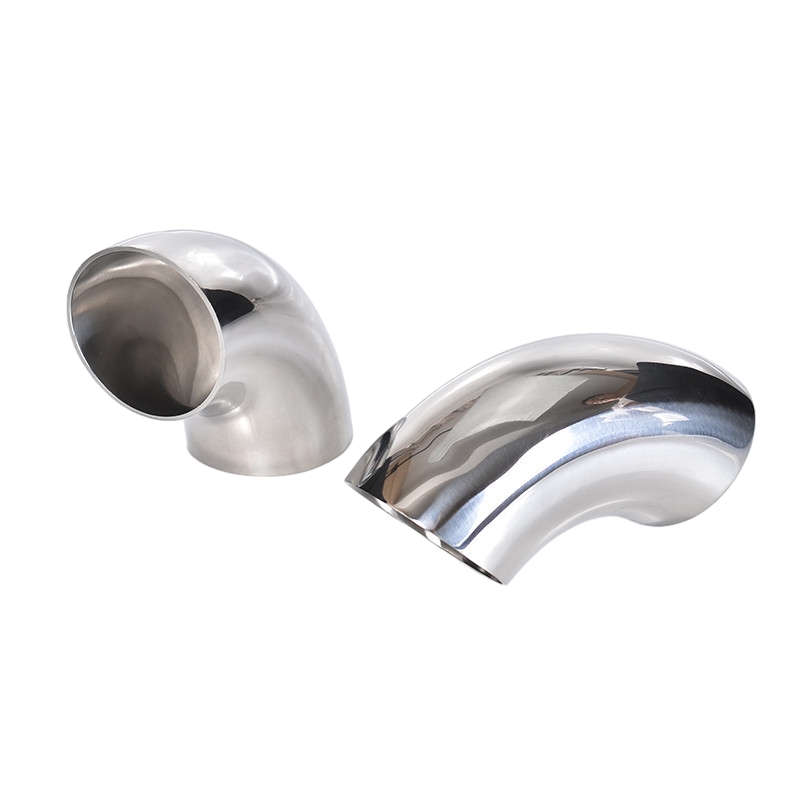

스테인리스 스틸 90 ° 짧은 반경 튜브 벤드는 파이프의 흐름 방향 또는 각도를 변경하는 데 사용되는 파이프 커넥터입니다. 스테인레스 스틸 90 ° 짧은 반경 구부러진 곡선은 90 °의 곡선 각도를 갖는 소형 곡선 모양을 나타냅니다. 장거리 구부러진 파이프와 비교할 때 굽힘 반경은 더 작아 파이프가 더 작습니다. 이 굽힘 피팅의 굽힘 반경은 짧으며 일반적으로 파이프 직경의 1 배입니다. 장거리 굽힘과 비교할 때 단거리 층 굽힘은 더 컴팩트 한 곡률을 가지고 있으며 공간을 덜 차지합니다.
스테인레스 스틸 90 ° 짧은 반경 튜브 굽힘은 화학 산업, 석유, 식품 가공, 제약, 수처리 및 기타 분야를 포함한 다양한 파이프 라인 시스템에서 널리 사용됩니다. 배관을 소형 레이아웃 및 설치 요구 사항에 맞출 수 있습니다. 단거리 튜브 벤드는 좁은 레이아웃이있는 파이프 시스템에 적합합니다. 더 나은 부식 저항을 위해 벤드 피팅은 또한 스테인레스 스틸로 만들어집니다.
소개
| 90 ° 짧은 반경 튜브 굽힘 | |
| 목 | 스테인레스 스틸 90 ° 짧은 반경 튜브 굽힘 |
| 기준 | ASME B16.9, ASME B16.11, ASME B16.5; |
| 재료 등급 | 스테인레스 스틸 304 또는 316L |
| 표면 | 밝은 광택 |
| 유형 | 스트레이트 솔기 용접 |
| 크기 | Ø14.0-325mm |
| 배달 시간 | 선불을받은 후 5-30 일 이내에 |
| 포장 | 일반 수출 포장 |
| 애플리케이션 | 파이프 연결 석유 화학 전력 가스 등 |

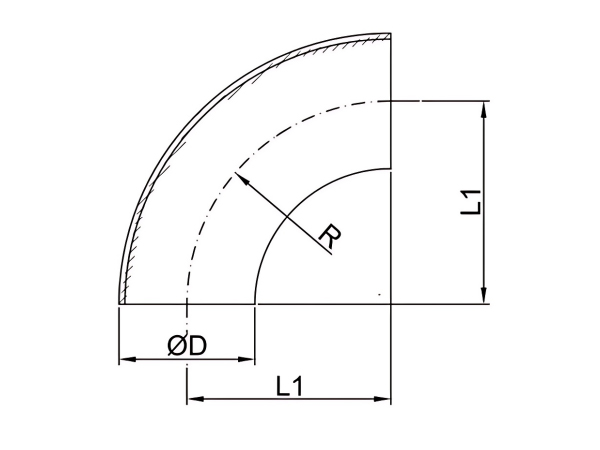

단위 : MM
| Ø d | wt.ea | L1 |
| 14.0 | 1.5 | - |
| 16.0 | 1.5 | - |
| 19.05 | 1.5 | 28.5 |
| 19.05 | 2.0 | 28.5 |
| 20.0 | 1.5 | - |
| 25.4 | 1.5 | 33.5 |
| 25.4 | 2.0 | 33.5 |
| 31.8 | 1.5 | 38.0 |
| 31.8 | 2.0 | 38.0 |
| 38.1 | 1.5 | 48.5 |
| 38.1 | 2.0 | 48.5 |
| 45.0 | 1.5 | 57.5 |
| 45.0 | 2.0 | 57.5 |
| 48.0 | 1.5 | - |
| 48.0 | 2.0 | - |
| 50.8 | 1.5 | 60.5 |
| 50.8 | 2.0 | 60.5 |
| 57.0 | 1.5 | 68.0 |
| 57.0 | 2.0 | 68.0 |
| 60.0 | 2.0 | - |
| 63.5 | 2.0 | 83.5 |
| 76.2 | 2.0 | 88.5 |
| 88.9 | 2.0 | 103.5 |
| 101.6 | 2.0 | 127.5 |
| 108 | 2.0 | 132.0 |
| 108 | 3.0 | 132.0 |
| 114 | 2.0 | - |
| 144 | 3.0 | - |
| 133 | 2.0 | 182.0 |
| 133 | 3.0 | 182.0 |
| 140 | 2.0 | - |
| 154 | 2.0 | - |
| 154 | 3.0 | - |
| 159 | 2.0 | 210 |
| 159 | 3.0 | 210 |
| 168 | 2.0 | - |
| 219 | 3.0 | - |
| 219 | 4.0 | - |
| 273 | 3.0 | - |
| 273 | 4.0 | - |
| 325 | 3.0 | - |
| 325 | 4.0 | - |
2007 년에 설립되어 2022 년 130,000 평방 미터, 30 개 이상의 생산 라인, 300 명의 근로자, 20 명의 R & D 인, 30 명의 검사인 및 50,000 톤의 연간 출력 면적을 포함합니다.
ISO9001 : 2008 품질 관리 시스템, PED 97/23/EU 압력 장비 지침 지침 인증, 중국 특수 장비 제조 라이센스 (압력 튜브) TS 인증, ASME 인증, 지방 엔터프라이즈 표준화 관리 시스템, ISO14000 : 2004 환경 관리 시스템, 청정 기업 생산 (Green Enterprise) 및 시리즈의 인증 (CC), ABCS) 배송 (LR), 도이치 베리타스 (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) 및 KR (Korean Register of Shipping) 공장 인증.
주요 제품에는 석유, 화학 산업, 원자력 산업, 제련, 조선, 제약, 식품, 수자원 보존, 전력, 새로운 에너지, 기계 장비 및 기타 필드에서 널리 사용되는 스테인레스 스틸 파이프, 파이프 피팅, 플랜지, 밸브 등이 있습니다. 이 회사는 "생존을위한 품질, 개발에 대한 명성"이라는 회사 교리를 준수하고 모든 고객에게 상생 상황을 창출하는 데 진심으로 서비스를 제공합니다.
