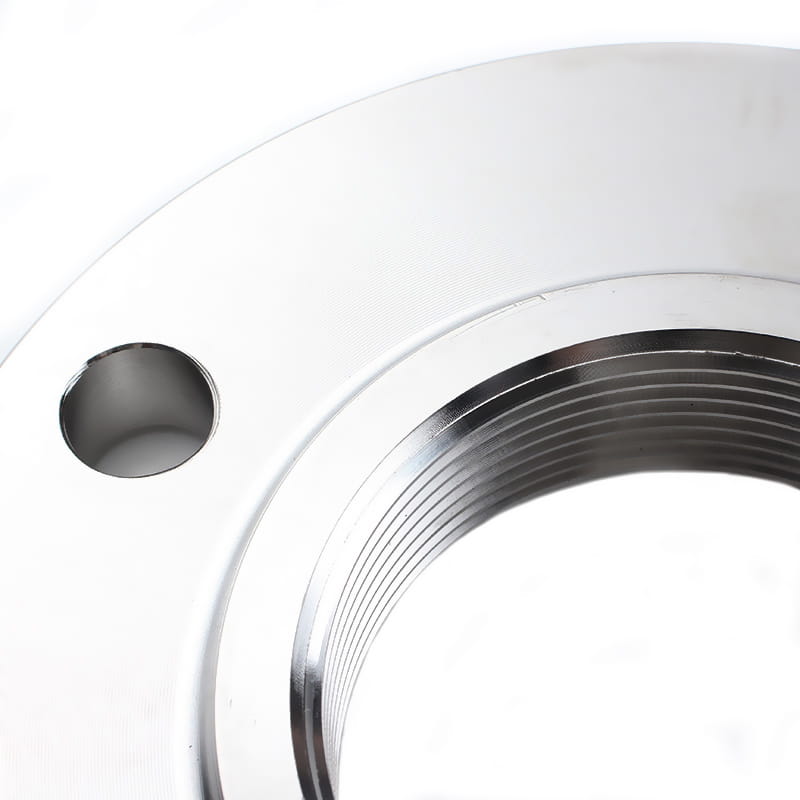

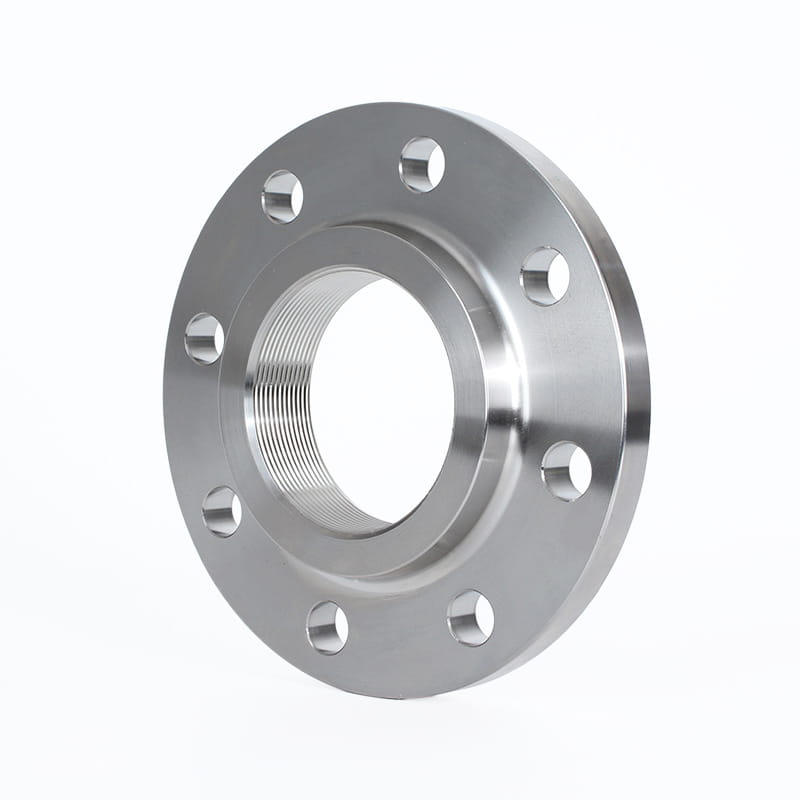

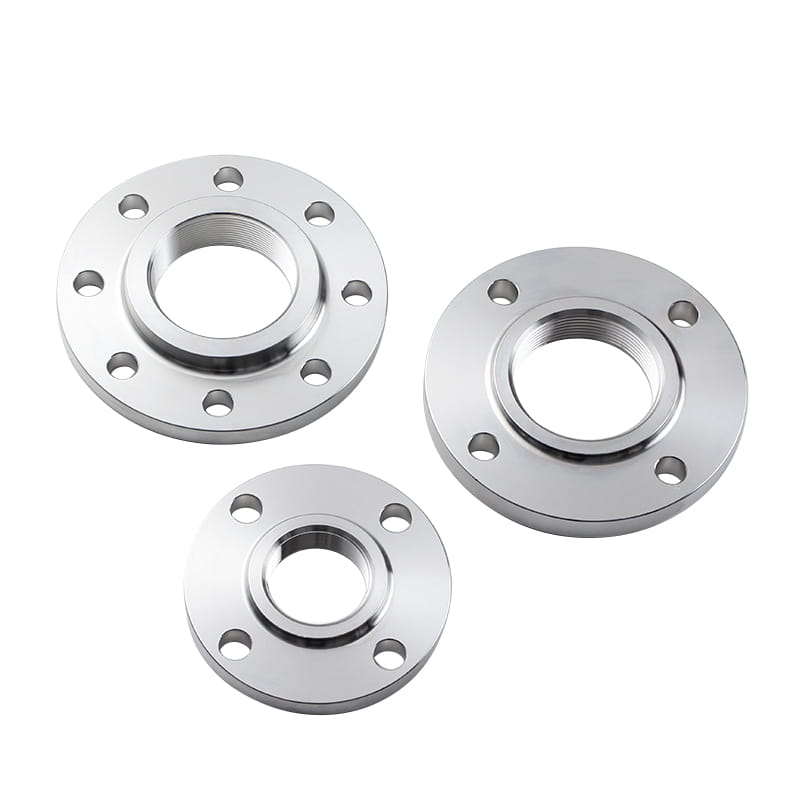

나사산 플랜지는 내부 스레드가있는 파이프 플랜지로, 나사 파이프 또는 피팅에 편리하게 연결되도록 설계되었습니다. 내부 표면에 얼굴과 여성 실이 들어있는 스레드 플랜지는 파이프를 제자리에 단단히 조이면 빠른 설치 및 유지 보수를 제공합니다. 경우에 따라 씰 용접은 나사 파이프 플랜지와 함께 적용될 수 있습니다.
이 유형의 플랜지는 특히 주거, 상업 및 산업 환경에서 발견되는 저압 시스템에서 쉬운 조립 및 분해가 필요한 응용 분야에서 널리 사용됩니다. 일부 일반적인 응용 분야에는 펌프, 밸브, 압력 용기, 탱크 및 기타 장비에 연결 파이프 또는 호스를 연결하는 것이 포함됩니다. 이 플랜지는 또한 가압 액체 또는 가스를 함유 한 파이프 또는 호스에 연결된 밀폐 씰을 제공합니다.
그러나 실 플랜지의 단점도 분명합니다. 외부 및 내부 스레드 사이에 형성된 틈새는 공정 유체를 쉽게 포착하고 유지할 수 있습니다. 이로 인해 간격 부식에 의해 스레드 연결이 쉽게 영향을 받고 실패를 유발합니다.
소개
| 기준 | ASME B16.5 ASME B16.47 등 |
| 재료 | ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706 등 |
| 표면 | 기름칠, 페인트 |
| 유형 | 서서히 나아가는 |
| 크기 | DA10-DA300 |
| 배달 시간 | 선불을받은 후 5-30 일 이내에 |
| 포장 | 목재 케이스 또는 팔레트로 |
| 애플리케이션 | 조선, 전력 산업, 석유 화학 플랜트, 석유 정유소, 폐수 처리장, 제약 공장, 턴키 프로젝트 등과 같은 다양한 산업에서 사용됩니다. |
| 다 | 에이 | 디 | 케이 | 엘 | N | 와이 | 에프2 | 기음 | 비 | 이자형 | 디 | B1 | F | 스레드 사양 |
| 10 | 14 | 90 | 60 | 14 | 4 | 35 | 3 | 14 | 18 | 3 | 41 | 15 | 12 | M12 |
| 15 | 18 | 95 | 65 | 14 | 4 | 40 | 3 | 14 | 22 | 3 | 46 | 19 | 12 | M12 |
| 20 | 25 | 105 | 75 | 14 | 4 | 51 | 3 | 16 | 29 | 4 | 56 | 26 | 14 | M12 |
| 25 | 32 | 115 | 85 | 14 | 4 | 58 | 3 | 16 | 36 | 4 | 65 | 33 | 14 | M12 |
| 32 | 38 | 140 | 100 | 18 | 4 | 66 | 3 | 18 | 42 | 5 | 76 | 39 | 14 | M16 |
| 40 | 45 | 150 | 110 | 18 | 4 | 76 | 3 | 18 | 50 | 5 | 84 | 46 | 14 | M16 |
| 50 | 57 | 165 | 125 | 18 | 4 | 88 | 3 | 20 | 62 | 5 | 99 | 59 | 16 | M16 |
| 65 | 76 | 185 | 145 | 18 | 4 | 110 | 3 | 20 | 81 | 6 | 118 | 78 | 16 | M16 |
| 80 | 89 | 200 | 160 | 18 | 8 | 121 | 3 | 20 | 94 | 6 | 132 | 91 | 16 | M16 |
| 100 | 108 | 220 | 180 | 18 | 8 | 150 | 3.5 | 22 | 114 | 6 | 156 | 110 | 18 | M16 |
| 125 | 133 | 250 | 210 | 18 | 8 | 176 | 3.5 | 22 | 139 | 6 | 184 | 135 | 18 | M16 |
| 150 | 159 | 285 | 240 | 22 | 8 | 204 | 3.5 | 24 | 165 | 6 | 211 | 161 | 20 | M20 |
| 200 | 219 | 340 | 295 | 22 | 12 | 260 | 3.5 | 26 | 226 | 6 | 266 | 222 | 20 | M20 |
| 250 | 273 | 405 | 355 | 26 | 12 | 313 | 3.5 | 28 | 281 | 8 | 319 | 276 | 22 | M24 |
| 300 | 325 | 460 | 410 | 26 | 12 | 364 | 3.5 | 32 | 334 | 8 | 370 | 328 | 24 | M24 |
2007 년에 설립되어 2022 년 130,000 평방 미터, 30 개 이상의 생산 라인, 300 명의 근로자, 20 명의 R & D 인, 30 명의 검사인 및 50,000 톤의 연간 출력 면적을 포함합니다.
ISO9001 : 2008 품질 관리 시스템, PED 97/23/EU 압력 장비 지침 지침 인증, 중국 특수 장비 제조 라이센스 (압력 튜브) TS 인증, ASME 인증, 지방 엔터프라이즈 표준화 관리 시스템, ISO14000 : 2004 환경 관리 시스템, 청정 기업 생산 (Green Enterprise) 및 시리즈의 인증 (CC), ABCS) 배송 (LR), 도이치 베리타스 (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) 및 KR (Korean Register of Shipping) 공장 인증.
주요 제품에는 석유, 화학 산업, 원자력 산업, 제련, 조선, 제약, 식품, 수자원 보존, 전력, 새로운 에너지, 기계 장비 및 기타 필드에서 널리 사용되는 스테인레스 스틸 파이프, 파이프 피팅, 플랜지, 밸브 등이 있습니다. 이 회사는 "생존을위한 품질, 개발에 대한 명성"이라는 회사 교리를 준수하고 모든 고객에게 상생 상황을 창출하는 데 진심으로 서비스를 제공합니다.
