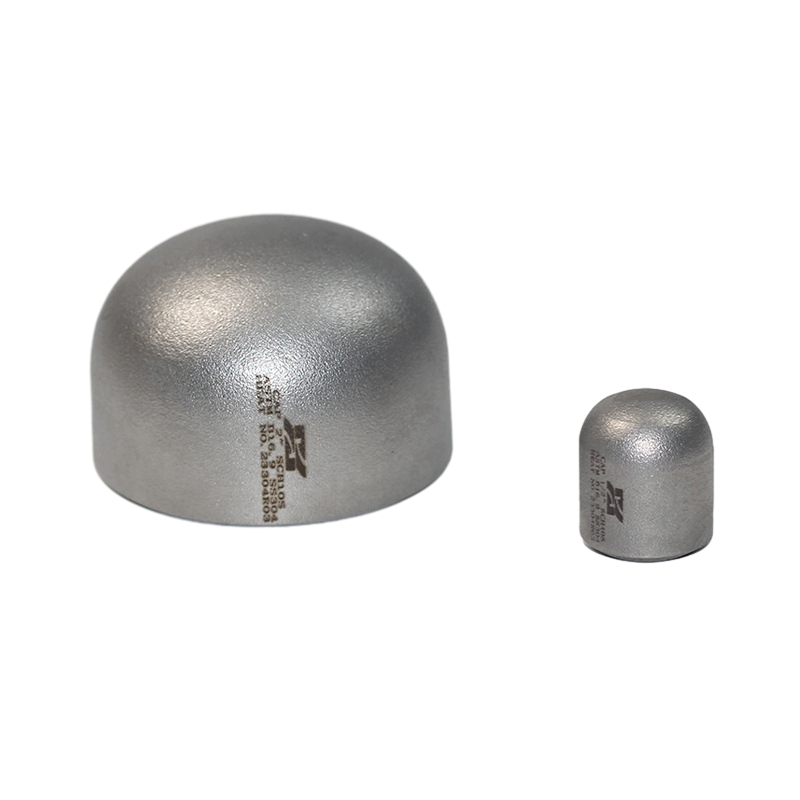

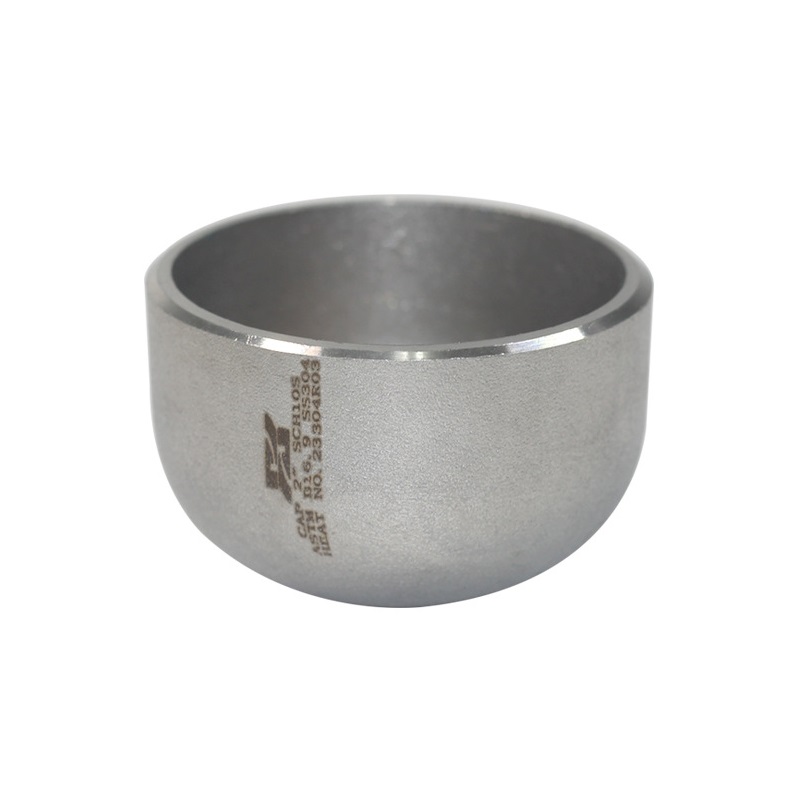

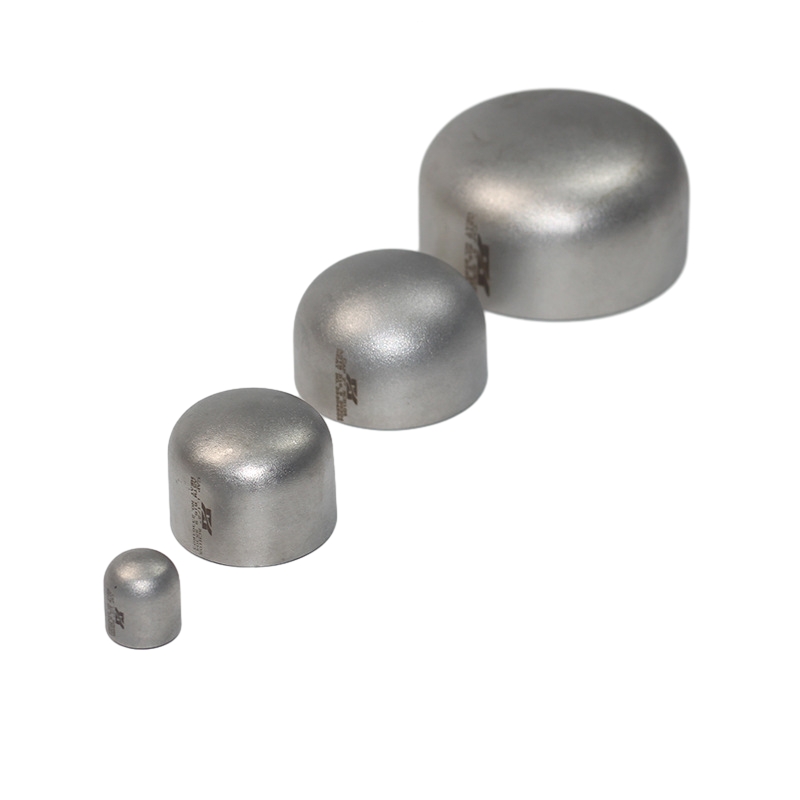

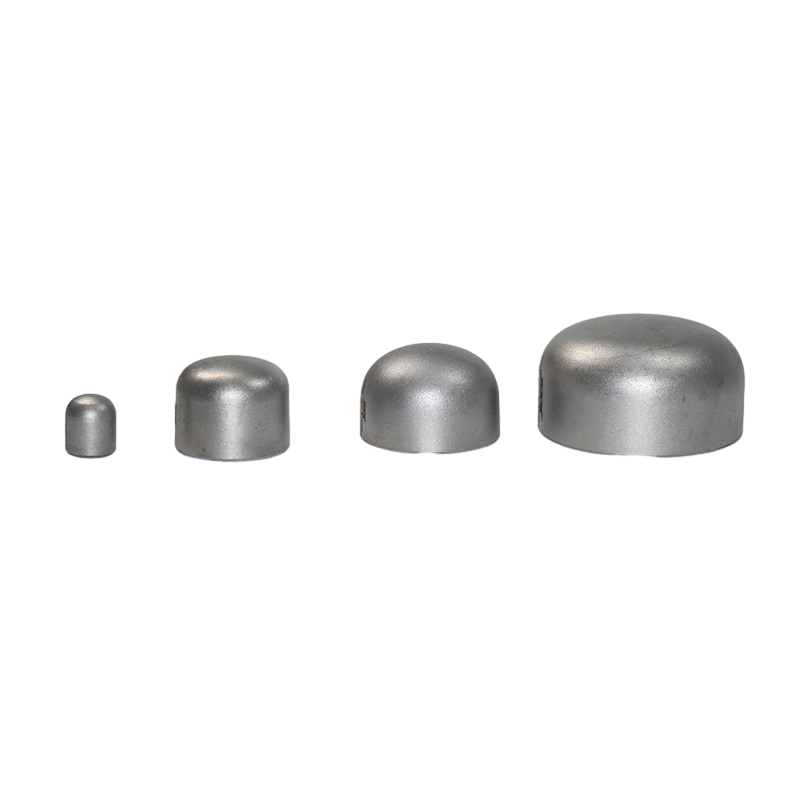

압력 용기를위한 고압 스테인레스 강 파이프 캡 (엔드 캡)

파이프 끝의 파이프 끝에서 용접하는 데 사용되는 파이프 피팅은 파이프를 덮기 위해 스테인레스 강 파이프 캡 (엔드 캡)이라고합니다. 그것은 일반적으로 스테인레스 스틸 재료로 만들어졌으며, 이는 부식성 및 고온 저항성 인 스테인레스 스틸 재료로 만들어집니다.

스테인리스 강 파이프 캡의 분류 :

1. 스테인리스 강 파이프 라운드 캡 : 라운드 캡은 가장 일반적인 유형의 캡이며 산업 생산에 널리 사용됩니다. 일반적으로 바닥은 컨테이너 상단에 용접됩니다. 일반적인 필드에는 액화 가스, 저장 탱크, 지하 저장 공간 등이 포함됩니다.

2. 스테인리스 강관 타원형 캡 : 타원형 캡은 식품, 의약품 및 제약 산업에 널리 사용되며 위생 요구 사항이 높은 기타 행사. 그 구조는 둥근 캡의 구조와 유사하지만 반경이 더 큽니다.

3. 스테인리스 강 파이프 소켓 캡 : 소켓 캡은 원통형 부분과 바닥의 준 구상 부품으로 구성됩니다. 소켓 캡은 고압 및 고온 조건 하에서 응용에 적합합니다.

스테인레스 스틸 파이프 캡 사용 (엔드 캡) :

1. 용기의 우호성 : 스테인리스 강관 캡 (엔드 캡) 용접 기술을 채택하여 용기의 가스 또는 액체의 누출을 효과적으로 방지하고 용기의 재료의 밀폐를 보장 할 수 있습니다.

2. 특정 내부 압력을 견딜 수 있습니다. 헤드는 고품질 두꺼운 벽 스테인레스 스틸로 주조되고 용접에 의해 용기에 연결되어 많은 압력을 견딜 수 있습니다. 컨테이너가 정상적으로 작동하면 내부 압력이 머리에 작용합니다. 스테인리스 강관 캡 (엔드 캡)은 컨테이너의 안정적이고 안전한 작동을 보장하기 위해 높은 내부 압력을 견딜 수 있어야합니다.

3. 특정 외부 압력을 견딜 수 있습니다. 일반적으로 컨테이너는 독립 장치가 아니며 다른 장치와 함께 작업해야합니다. 현재 특정 내부 압력을 가질뿐만 아니라 일부 컨테이너는 전체 시스템의 안전을 보장하기 위해 외부 압력을 견딜 수 있어야합니다.

4. 외관을 아름답게하십시오 : 스테인레스 강 파이프 캡 (엔드 캡)의 외관은 저장 탱크의 외관을 아름답게하고 조경 요구 사항을 충족시키기 위해 필요에 따라 설계 될 수 있습니다.

요약:

스테인리스 강 파이프 캡은 물 공급 파이프 라인, 가스 파이프 라인, 화학 파이프 라인 등과 같은 다양한 파이프 라인 시스템에서 널리 사용됩니다. 유지 보수 및 청소 중에는 외국 물질이 파이프 라인에 들어가는 것을 방지하기 위해 파이프 라인 포트를 밀봉하는 데 사용될 수 있습니다. 또한 스테인리스 강 파이프 캡은 파이프 라인 시스템의 무결성과 안전을 보장하기 위해 가스 또는 유체 압력 테스트에 사용될 수 있습니다.

이전 ：스테인리스 튜브 엔드 캡 제조의 일반적인 문제 분석
다음:No next article

소개

파이프 캡
목	스테인리스 강관 캡
기준	ASTM, ASME, DIN, GOST, JIS 등
재료	탄소강, 합금 강, 스테인레스 스틸 등
표면	모래 폭발
유형	콜드 형성
크기	NP 1/2-24”
배달 시간	선불을받은 후 5-30 일 이내에
포장	목재 케이스, 나무 팔레트 등
애플리케이션	급수 파이프 라인, 가스 파이프 라인, 화학 산업 파이프 라인 등

304/306 스테인리스 스틸 엉덩이 캡

단위 : 인치

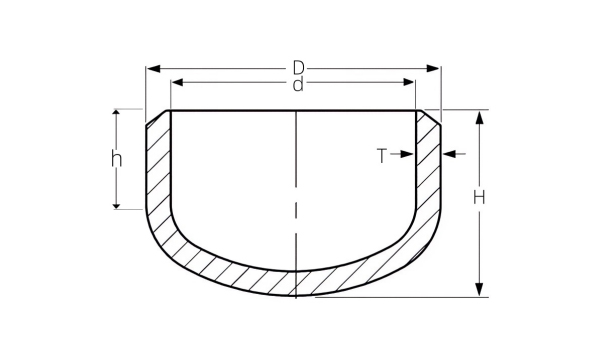

캡				스케줄 10 (S/10S)			일정 40S (S/40S 또는 S티디)			일정 80S (S/80S 또는 X시간)
NP	D	H	시간	디	티	대략 무게	디	티	대략 무게	디	T	대략 무게
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
