스테인리스 튜브 엔드 캡 제조의 일반적인 문제 분석

파이프 캡의 재료 문제 :

헤드에 사용되는 재료는 관련 표준 및 사양에 따라 선택되어야하며, 기계적 특성 및 화학 조성은 설계 요구 사항을 충족해야합니다. 그러나 때로는 재료 자체의 결함 또는 부적절한 재료 선택과 같은 일부 문제로 인해 헤드는 균열, 변형 등과 같은 사용 중에 품질 문제가있을 수 있습니다.

해결책:

1. 비표준 재료의 사용을 피하기 위해 상품 구매를 엄격하게 통제합니다.

2. 재료 검사 및 품질 관리 조치를 강화하여 재료에 결함이 있는지 확인합니다.

3. 불일치를 피하기 위해 적절한 재료를 선택하십시오.

End Caps의 프로세스 문제 :

헤드의 제조 공정에서 프로세스 제어도 매우 중요합니다. 프로세스 제어가 엄격하지 않은 경우, 치수 편차 및 용접 품질 저하와 같은 문제가 발생할 수 있습니다.

해결책:

1. 완제품 크기의 정확성을 보장하기 위해 프로세스 매개 변수를 엄격하게 제어합니다.

2. 제조 공정에서 프로세스 매개 변수 및 품질 관리 모니터링을 강화하여 제 시간의 편차를 방지하고 수정합니다.

3. 용접 공정의 품질 검사를 강화하여 용접의 품질을 보장합니다.

스테인리스 강관 캡 (엔드 캡) 설계 문제 :

헤드의 설계에는 불일치가있는 기하학적 치수 및 불합리한 구조와 같은 결함이있을 수 있으며, 이는 시간이 지남에 따라 점차 노출 될 수 있습니다.

해결책:

1. 설계 프로세스 중에 사용 환경 및 작업 조건과 같은 요소를 완전히 고려해야하며 관련 표준 및 사양을 참조하여 설계를 수행해야합니다.

2. 과도한 응력 집중을 피하기 위해 합리적인지지 및 베어링 구조를 설계합니다.

3. 헤드 구조를 최적화하여 공기 누출 및 설계 문제로 인한 균열과 같은 문제를 피하십시오.

요약하면, 헤드 제조에서 발생할 수있는 문제는 주로 재료 선택, 프로세스 제어, 설계 결함 등을 포함합니다.이를 위해 품질 검사, 엄격한 프로세스 제어 및 설계 최적화를 통해 이러한 문제를 예방하고 해결하여 품질 문제 및 안전 위험을 피할 수 있습니다. .

이전 ：No previous article
다음:압력 용기를위한 고압 스테인레스 강 파이프 캡 (엔드 캡)

소개

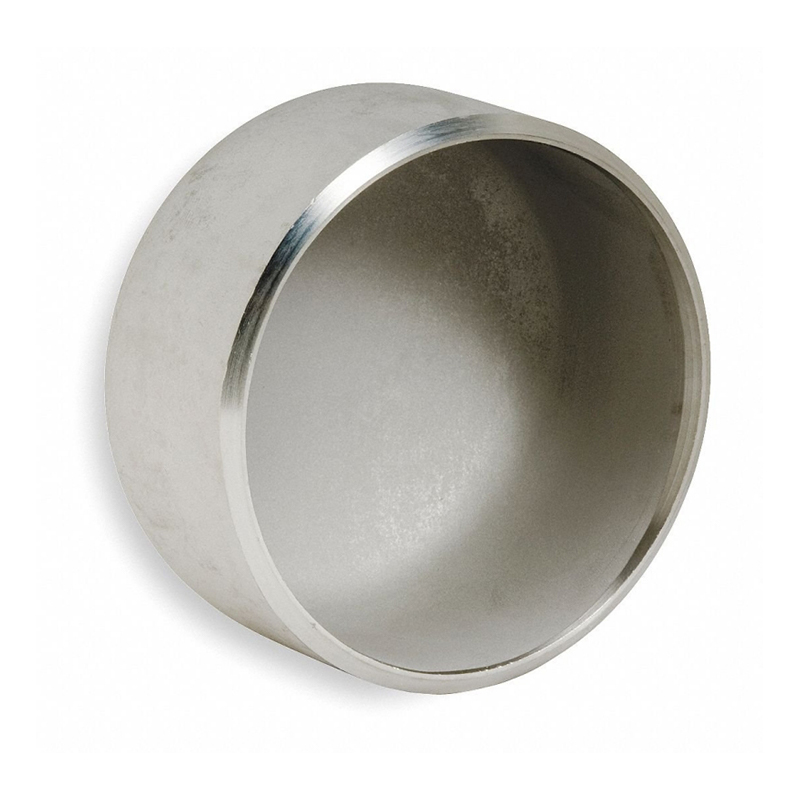

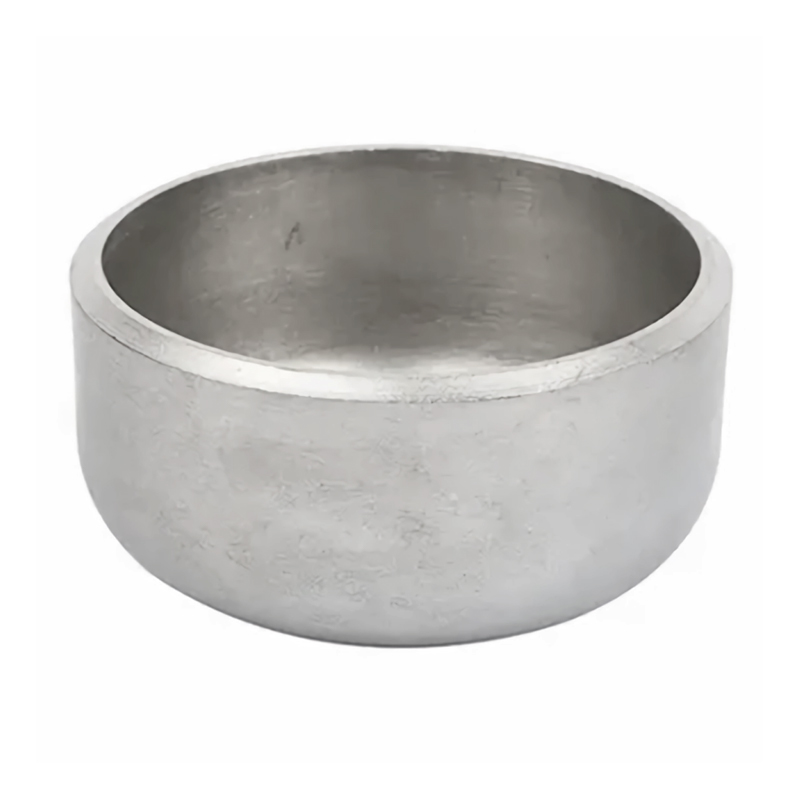

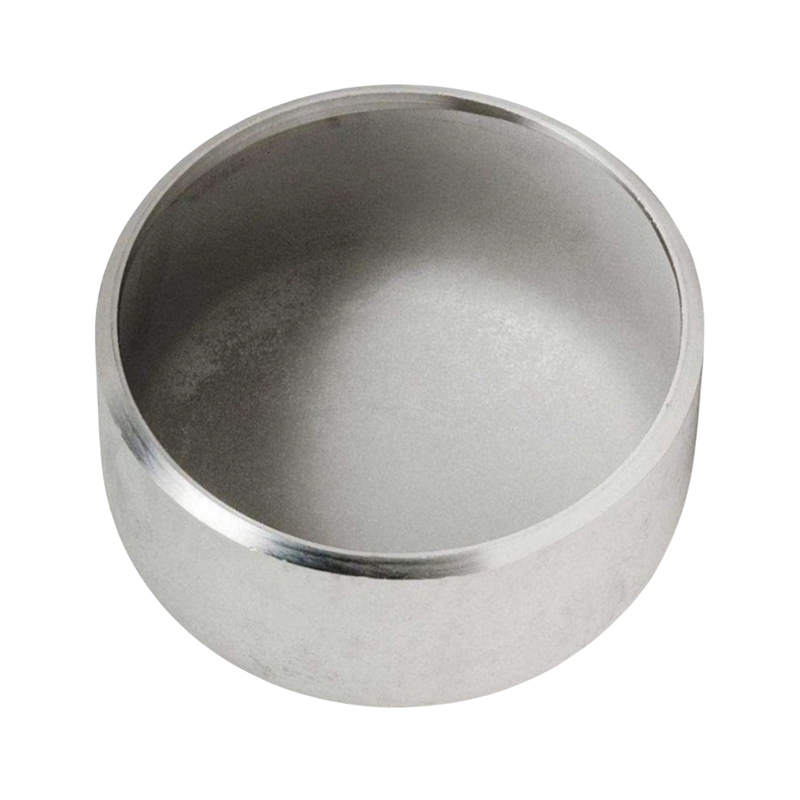

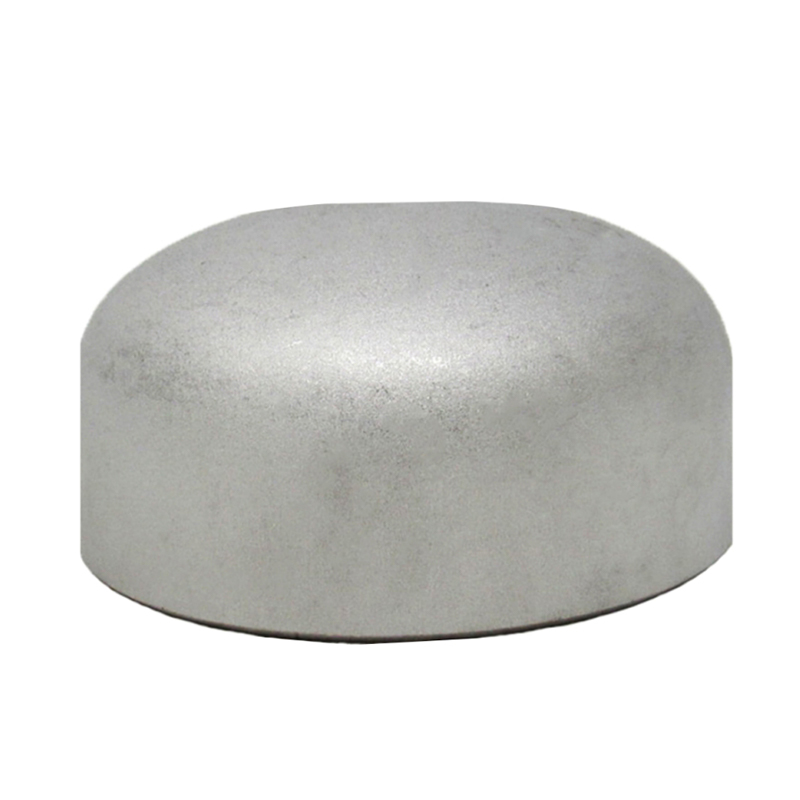

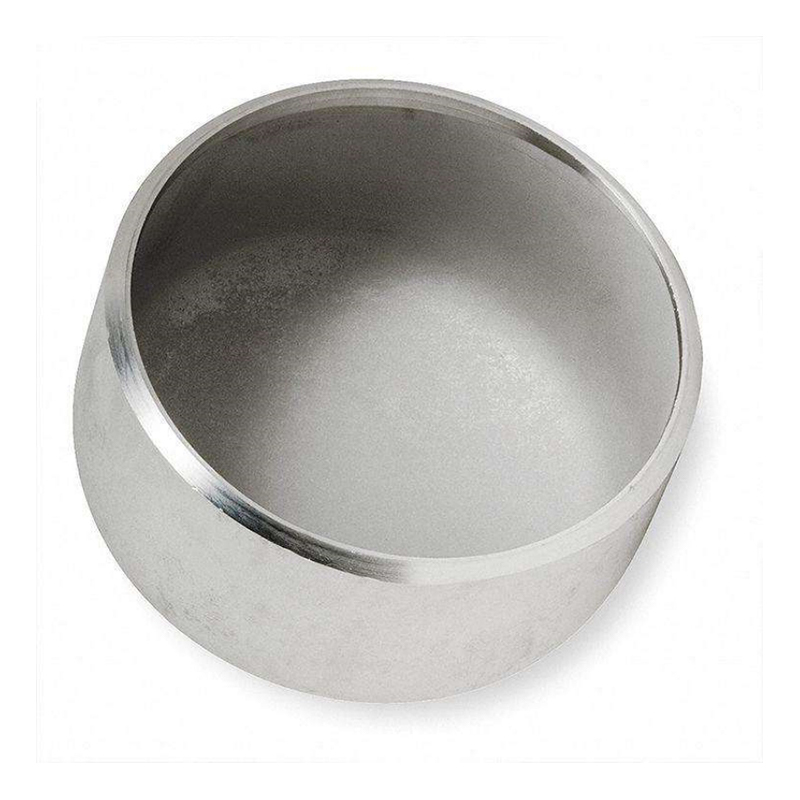

파이프 캡
목	스테인리스 강관 캡
기준	ASME/ANSI B16.9, DIN2650,2615,2616,2617, JIS B2311, 2312,2313, EN 10253-11, EN10253-2, GB
재료	탄소강 (ASTM A234WPS, A234WPC, A420 WPL6), (ST45.8 A105 A106 STG42) 합금강 (ASTM A234 WP12/WP11/WP22/WP5/WP9/WP91) 스테인레스 스틸 (ASTM A403 WP304/WP304L/WP316/WP316L)
표면	투명한 오일, 뜨거운 아연 도금
유형	누락
크기	NP 1/2-12”
배달 시간	선불을받은 후 5-30 일 이내에
포장	나무 상자
애플리케이션	석유 화학 및 가스 산업, 화학, 기계, 전력, 선박 건물, 건축 수도 공사, 밸브 산업.

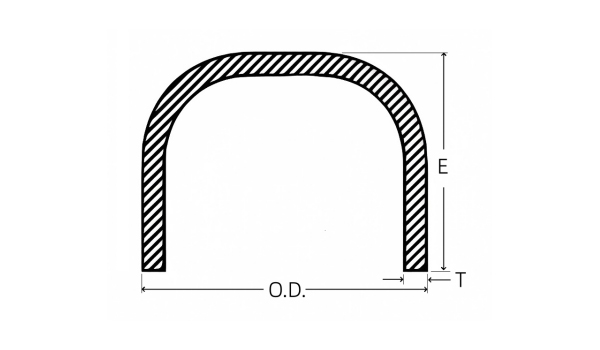

치수 Ansi B16.9 (S/Ransi B16.28)
단위 : 인치

공칭 파이프 크기	외부 직경	벽 두께 일정				길이
공칭 파이프 크기	외부 직경	티				길이
NP	O.D.	5S	10s	40 년대	80 년대	이자형
1/2	0.840	0.065	0.083	0.109	0.147	1.00
3/4	1.050	0.065	0.083	0.113	0.154	1.00
1	1.315	0.065	0.109	0.133	0.179	1.50
1 1/4	1.660	0.065	0.109	0.140	0.191	1.50
1 1/2	1.900	0.065	0.109	0.145	0.200	1.50
2	2.375	0.065	0.109	0.154	0.218	1.50
2 1/2	2.875	0.083	0.120	0.203	0.276	1.50
3	3.500	0.083	0.120	0.216	3.000	2.00
3 1/2	4.000	0.083	0.120	0.226	0.318	2.50
4	4.500	0.083	0.120	0.237	0.337	2.50
5	5.563	0.109	0.134	0.258	0.375	3.00
6	6.625	0.109	0.134	0.280	0.432	3.50
8	8.625	0.109	0.148	0.322	0.500	4.00
10	10.750	0.134	0.165	0.365	0.500	5.00
12	12.750	0.156	0.180	0.375	0.500	6.00
