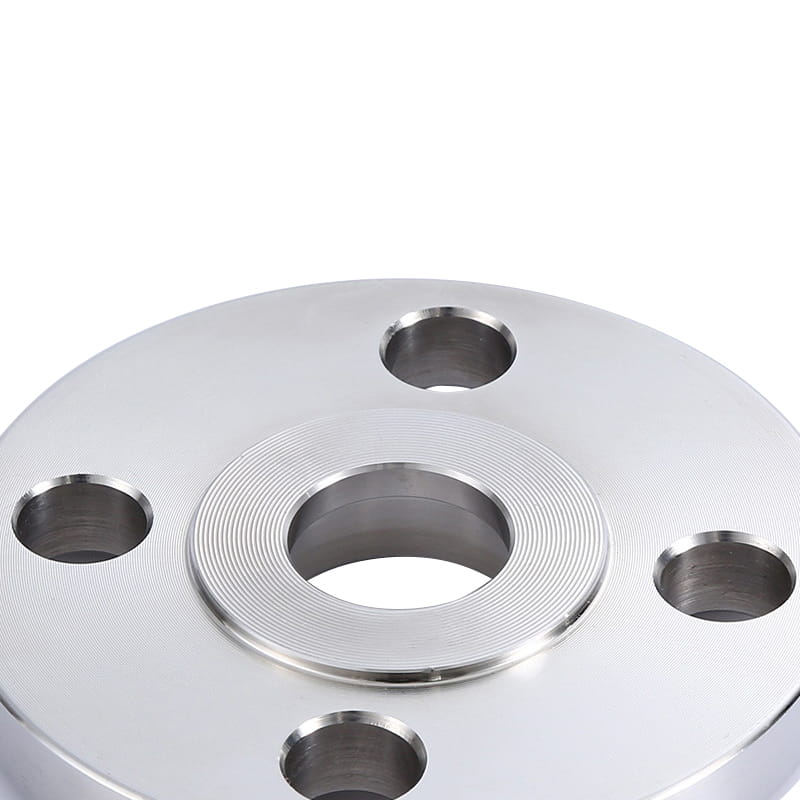

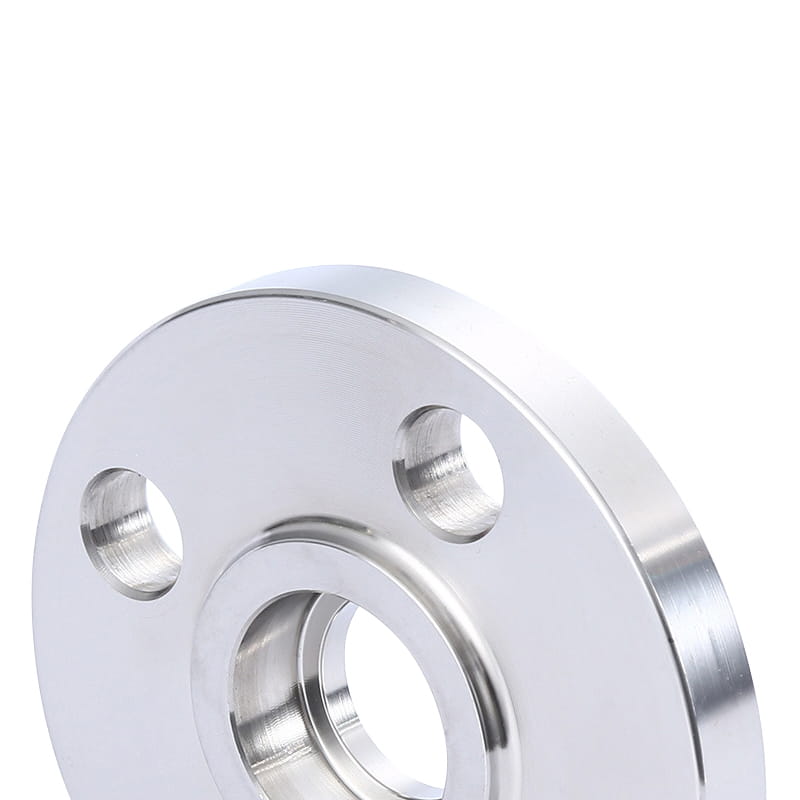

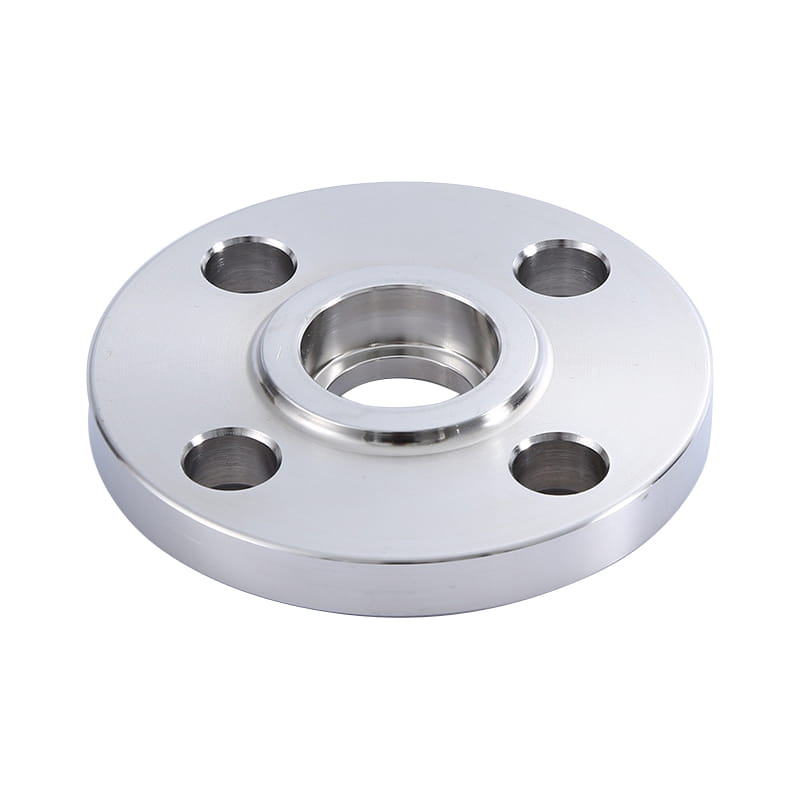

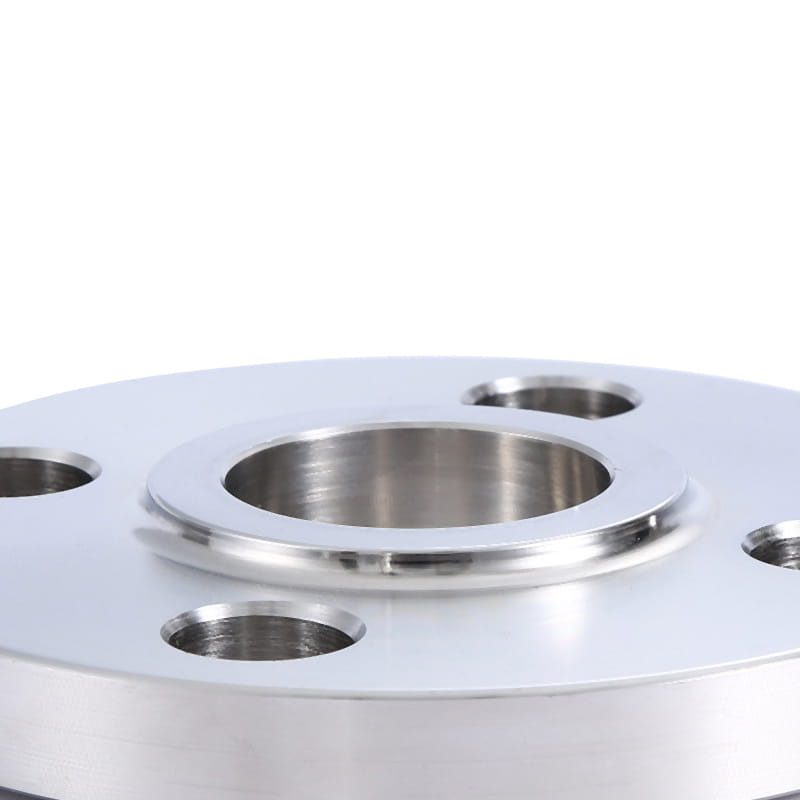

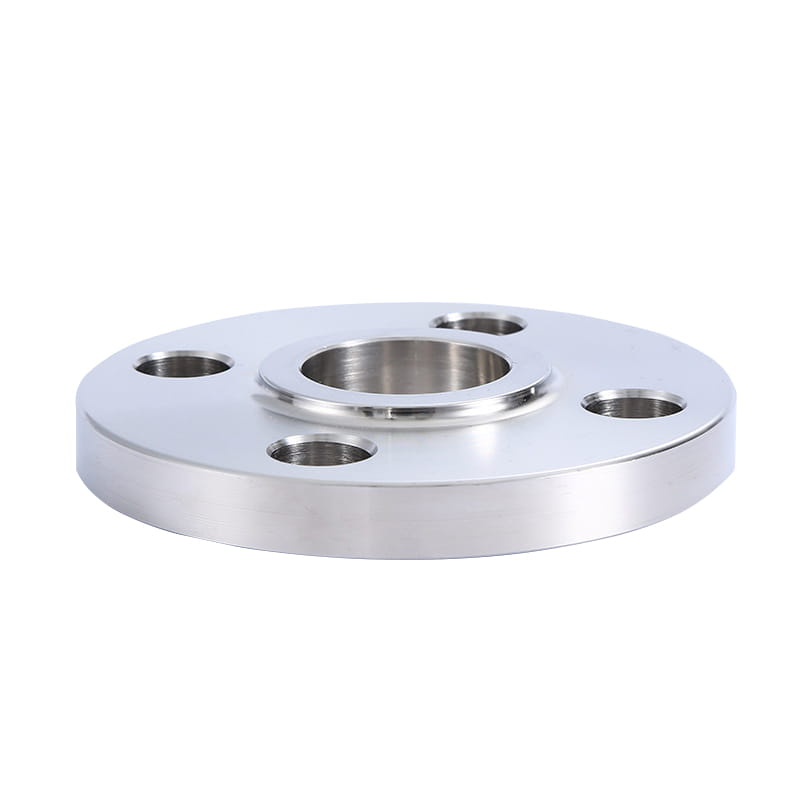

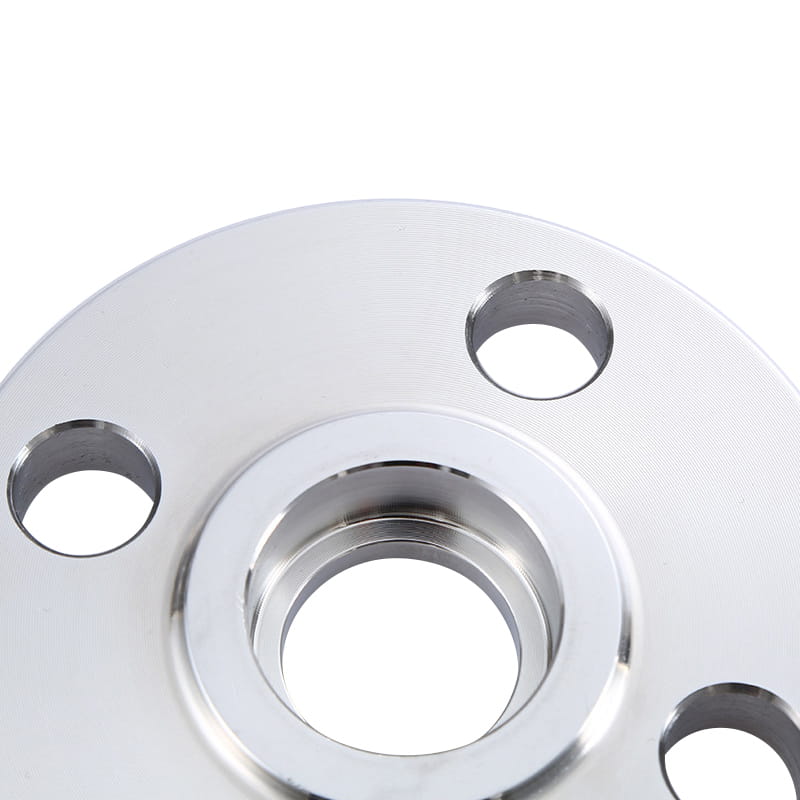

소켓 용접 플랜지 (SW 플랜지)는 파이프가 삽입되는 어깨가 있습니다. 파이프가 플랜지에 용접되는 깊이를 설정하는 안내서입니다.
파이프 끝을 어깨에 바닥이 나올 때까지 플랜지에 파이프 끝을 삽입하여 제작됩니다. 그런 다음 파이프는 플랜지 허브의 외부에 위치한 하나의 필렛 용접으로 고정됩니다.
고압 소형 직경 배관 시스템 (≤ 4 인치, ≤ 10cm)을 위해 설계된 소켓 용접 플랜지는 제한된 공간 구성 요소에 공통적 인 선택입니다. 그러나 고도로 침식 또는 부식성 시스템에는 적합하지 않습니다.
소켓 용접 플랜지 장점 : 부식 저항, 극저온 강도, 마모 및 침식 저항, 표면 마감, 자기 특성, 연성, 고온 저항성, 서비스 내 안정성, 계획된 제조 기술에 대한 적합성
응용 분야 ： 석유 및 가스, 화학 산업, 배관, 난방, 물 공급 시스템, 발전소, 종이 및 펄프 산업, 식품 가공 산업, 구조 파이프, 제조 산업 및 범용 응용 프로그램 등
소개
| 기준 | EN-1092, BS10, DIN, GOST, UNI, ASME B16.5, JIS, ISO, ASME B16.38, ASME B16.47 (시리즈 A, 시리즈 B), PN, AWWA, MSS SP44 등 |
| 재료 | SS304, SS316, SS304L, SS316L, SS321, SS310 |
| 표면 | 노란색 투명, 아연 도금, 기름 검은 페인트, 차갑고 뜨거운 딥 아연 도금, 방지 페인트 |
| 유형 | 단조, 열 처리 가공 등 |
| 크기 | 1/2 ″ -24 ″, 사용자 정의를 수락하십시오 |
| 배달 시간 | 선불을받은 후 5-30 일 이내에 |
| 포장 | 목재 케이스 또는 기타 요구 사항 |
| 애플리케이션 | 수도관 산업, 천연 가스 산업, 제조 산업, 석유 및 가스 산업, 화학 산업, 원자력 발전소 |

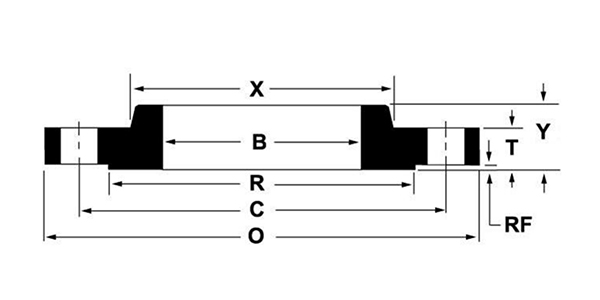

| 공칭 크기 (안에.) | 영형 (mm) | 티 (mm) | 아르 자형F (mm) | R (mm) | 엑스 (mm) | 와이 (mm) | 비 (mm) | 디 (mm) | 구멍의 수 | 구멍의 직경 (mm) | 대략 무게 킬로그램 |
| ½ | 88.9 | 11.2 | 1.6 | 35.1 | 30.2 | 15.7 | 22.4 | 9.7 | 4 | 15.7 | 0.5 |
| ¾ | 98.6 | 12.7 | 1.6 | 42.9 | 38.1 | 15.7 | 27.7 | 11.2 | 4 | 15.7 | 1 |
| 1 | 108 | 14.2 | 1.6 | 50.8 | 49.3 | 17.5 | 34.5 | 12.7 | 4 | 15.7 | 1 |
| 1¼ | 117.3 | 15.7 | 1.6 | 63.5 | 58.7 | 20.6 | 43.2 | 14.2 | 4 | 15.7 | 1 |
| 1½ | 127 | 17.3 | 1.6 | 73.2 | 65 | 22.4 | 49.5 | 15.7 | 4 | 15.7 | 1 |
| 2 | 152.4 | 19.1 | 1.6 | 91.9 | 77.7 | 25.4 | 62 | 17.5 | 4 | 19.1 | 2 |
| 2½ | 177.8 | 22.4 | 1.6 | 104.6 | 90.4 | 28.4 | 74.7 | 19.1 | 4 | 19.1 | 3 |
| 3 | 190.5 | 23.9 | 1.6 | 127 | 108 | 30.2 | 90.7 | 20.6 | 4 | 19.1 | 4 |
| 3½ | 215.9 | 23.9 | 1.6 | 139.7 | 122.2 | 31.8 | 103.4 | 22.4 | 8 | 19.1 | 5 |
| 4 | 228.6 | 23.9 | 1.6 | 157.2 | 134.9 | 33.3 | 116.1 | 23.9 | 8 | 19.1 | 6 |
| 5 | 254 | 23.9 | 1.6 | 185.7 | 163.6 | 36.6 | 143.8 | 23.9 | 8 | 22.4 | 7 |
| 6 | 279.4 | 25.4 | 1.6 | 215.9 | 192 | 39.6 | 170.7 | 26.9 | 8 | 22.4 | 9 |
| 8 | 342.9 | 28.4 | 1.6 | 269.7 | 246.1 | 44.5 | 221.5 | 31.8 | 8 | 22.4 | 14 |
| 10 | 406.4 | 30.2 | 1.6 | 323.9 | 304.8 | 49.3 | 276.4 | 33.3 | 12 | 25.4 | 20 |
| 12 | 482.6 | 31.8 | 1.6 | 381 | 365.3 | 55.6 | 327.2 | 39.6 | 12 | 25.4 | 29 |
| 14 | 533.4 | 35.1 | 1.6 | 412.8 | 400.01 | 57.2 | 359.2 | 41.4 | 12 | 28.4 | 41 |
| 16 | 596.9 | 36.6 | 1.6 | 469.9 | 457.2 | 63.5 | 410.5 | 44.5 | 16 | 28.4 | 44 |
| 18 | 635 | 39.6 | 1.6 | 533.4 | 505 | 68.3 | 461.8 | 49.3 | 16 | 31.8 | 59 |
| 20 | 698.5 | 42.9 | 1.6 | 584.2 | 558.8 | 73.2 | 513.1 | 54.1 | 20 | 31.8 | 75 |
| 22 | 749.3 | 46.0 | 1.6 | 641.4 | 616.0 | 79.5 | 564.4 | 60.5 | 20 | 35.1 | 90 |
| 24 | 812.8 | 47.8 | 1.6 | 692.2 | 663.4 | 82.6 | 616 | 63.5 | 20 | 35.1 | 100 |
2007 년에 설립되어 2022 년 130,000 평방 미터, 30 개 이상의 생산 라인, 300 명의 근로자, 20 명의 R & D 인, 30 명의 검사인 및 50,000 톤의 연간 출력 면적을 포함합니다.
ISO9001 : 2008 품질 관리 시스템, PED 97/23/EU 압력 장비 지침 지침 인증, 중국 특수 장비 제조 라이센스 (압력 튜브) TS 인증, ASME 인증, 지방 엔터프라이즈 표준화 관리 시스템, ISO14000 : 2004 환경 관리 시스템, 청정 기업 생산 (Green Enterprise) 및 시리즈의 인증 (CC), ABCS) 배송 (LR), 도이치 베리타스 (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) 및 KR (Korean Register of Shipping) 공장 인증.
주요 제품에는 석유, 화학 산업, 원자력 산업, 제련, 조선, 제약, 식품, 수자원 보존, 전력, 새로운 에너지, 기계 장비 및 기타 필드에서 널리 사용되는 스테인레스 스틸 파이프, 파이프 피팅, 플랜지, 밸브 등이 있습니다. 이 회사는 "생존을위한 품질, 개발에 대한 명성"이라는 회사 교리를 준수하고 모든 고객에게 상생 상황을 창출하는 데 진심으로 서비스를 제공합니다.
