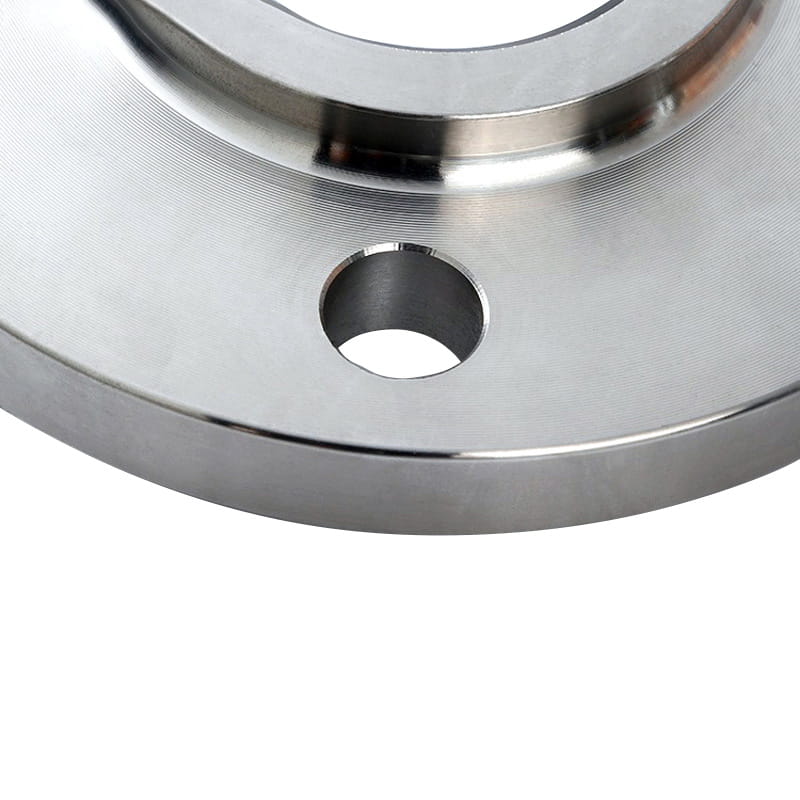

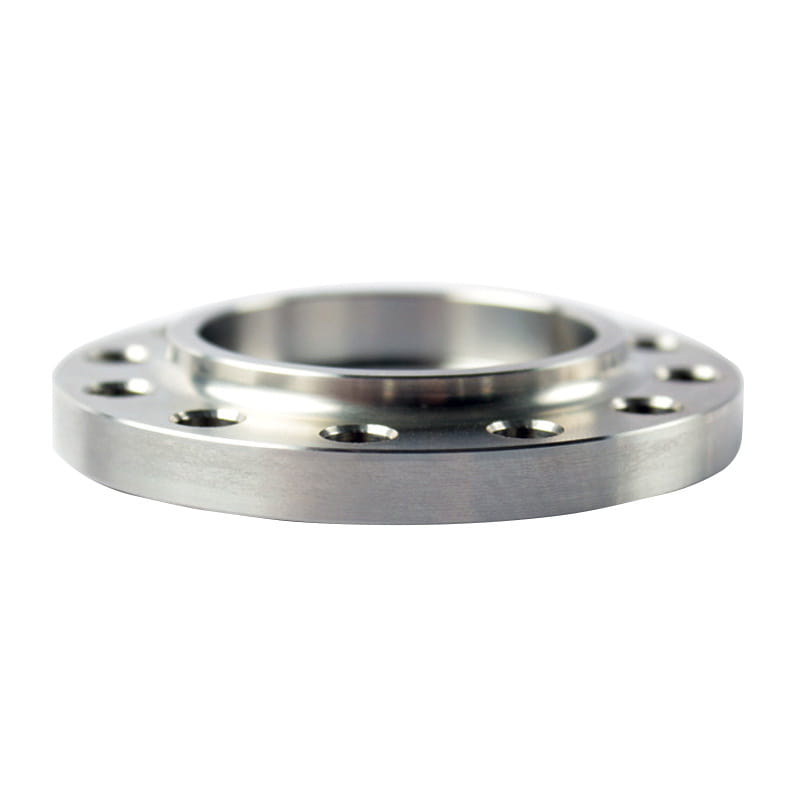

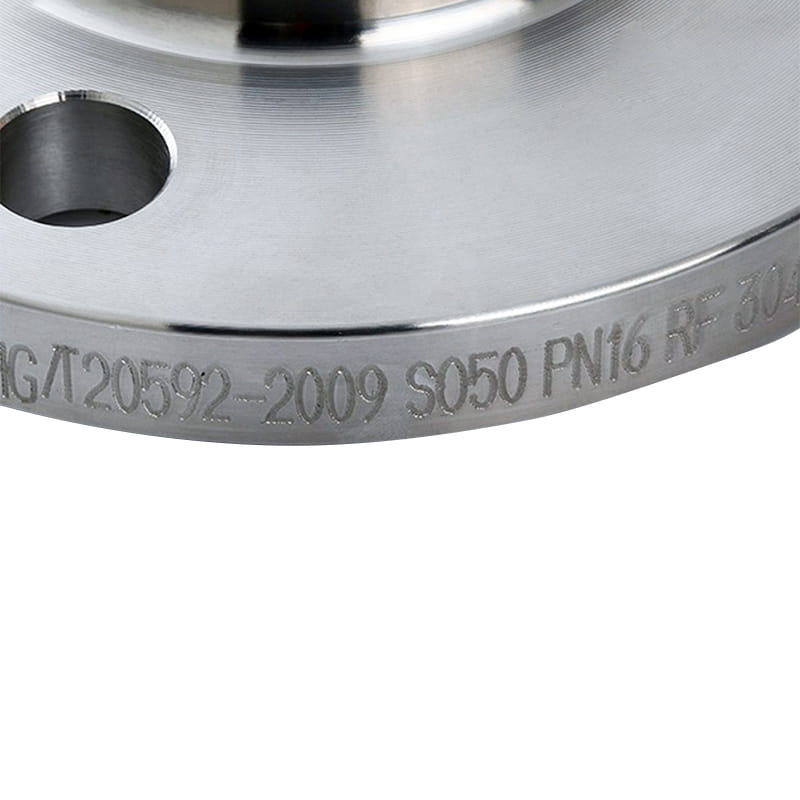

ASA 소켓 플랜지 (SW 플랜지) 파이프 보어 침투 방지

소켓 용접 플랜지는 소켓과 같은 끝이 있으며, 여기서 파이프는 안전하고 내구성있는 조인트를 위해 삽입 및 용접됩니다.

이 소켓 플랜지는 소켓 허브의 ID에 필렛 용접을 사용하여 엔드 파이프에 연결됩니다. 파이프는 플랜지의 카운터 보어에 거의 플러시되도록 설계되었습니다. 파이프 끝과 카운터 보어 사이의 확장 간격은 용접기가 연결 내 파이프를 조정할 수있는 충분한 공간을 남깁니다.

소켓 용접 플랜지 가장 넓은 범위의 적용 범위는 고압에서 유체를 수행하는 작은 치수의 파이프에 있습니다. 소켓 용접 플랜지는 플랜지가 틈새 부식에 취약하다는 점에서 단점이 있습니다. 공정 유체로부터의 부식 솔루션은 파이프의 외부 표면과 플랜지의 소켓 표면 사이에 형성된 갭 및 틈새에 축적 될 수 있으며, 이는 틈이 부식을 일으킬 수있다. 따라서 부식성 애플리케이션에서 소켓 용접 플랜지를 사용하는 것이 좋습니다.

이전 ：No previous article
다음:스테인레스 스틸 소켓 용접 플랜지가 누출 위험을 줄입니다.

소개

기준	ANSI ： ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 2 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS ： BS4504 、 BS4504 、 BS1560 、 BS10
재료	스테인레스 스틸, 이중 강철 등
표면	녹 방지 오일, 뜨거운 아연 도금
유형	CNC 절단
크기	ASA, ASME, Ansi, BS, EN, DIN, PN, JIS
배달 시간	선불을받은 후 5-30 일 이내에
포장	합판 케이스 또는 팔레트
애플리케이션	석유 및 가스, 화학 산업, 배관, 난방, 물 공급 시스템, 발전소, 종이 및 펄프 산업, 식품 가공 산업, 구조 파이프, 제조 산업 및 범용 응용 등

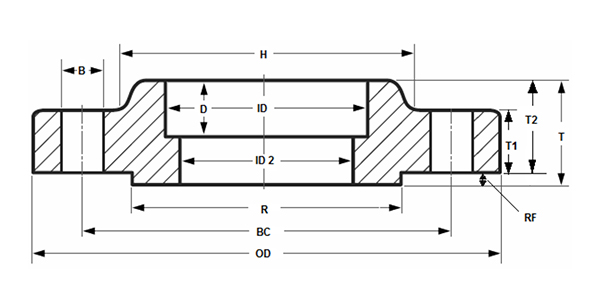

NPS	I디	OD	볼트 원 (BC)	자란 얼굴 (R)	자란 얼굴 (RF)	시간	D	ID 2	얼굴 두께를 올린다 (t)	T1	평평한 얼굴 두께 (T2)	볼트 홀 (b)	볼트 구멍 수
½	0.88	3.50	2.38	1.38	0.063	1.19	0.38	0.62	0.62	0.38	0.56	0.62	4
¾	1.09	3.88	2.75	1.69	0.063	1.50	0.44	0.82	0.62	0.44	0.56	0.62	4
1	1.36	4.25	3.12	2.00	0.063	1.94	0.50	1.05	0.69	0.50	0.63	0.62	4
1¼	1.70	4.62	3.50	2.50	0.063	2.31	0.56	1.38	0.81	0.56	0.75	0.62	4
1½	1.97	5.00	3.88	2.88	0.063	2.56	0.62	1.61	0.88	0.62	0.82	0.62	4
2	2.44	6.00	4.75	3.62	0.063	3.06	0.69	2.07	1.00	0.69	0.94	0.75	4
2½	2.94	7.00	5.50	4.12	0.063	3.56	0.75	2.47	1.12	0.82	1.06	0.75	4
3	3.57	7.50	6.00	5.00	0.063	4.25	0.81	3.07	1.19	0.88	1.13	0.75	4
3½	4.07	8.50	7.00	5.50	0.063	4.81	0.88	3.55	1.25	0.88	1.19	0.75	8
4	4.57	9.00	7.50	6.19	0.063	5.31	0.94	4.03	1.31	0.88	1.25	0.75	8
5	5.66	10.00	8.50	7.31	0.063	6.44	0.94	5.05	1.44	0.88	1.38	0.88	8
6	6.72	11.00	9.50	8.50	0.063	7.56	1.06	6.07	1.56	0.94	1.50	0.88	8
8	8.72	13.50	11.75	10.62	0.063	9.69	1.25	7.98	1.75	1.06	1.69	0.88	8
10	10.88	16.00	14.25	12.75	0.063	12.00	1.31	10.02	1.94	1.13	1.88	1.00	12
12	12.88	19.00	17.00	15.00	0.063	14.38	1.56	12.00	2.19	1.19	2.13	1.00	12
14	14.14	21.00	18.75	16.25	0.063	15.75	1.63	13.25	2.25	1.32	2.19	1.12	12
16	16.16	23.50	21.25	18.50	0.063	18.00	1.75	15.25	2.50	1.38	2.44	1.12	16
18	18.18	25.00	22.75	21.00	0.063	19.88	1.94	17.25	2.69	1.50	2.63	1.25	16
20	20.20	27.50	25.00	23.00	0.063	22.00	2.13	19.25	2.88	1.63	2.83	1.25	20
22	22.22	29.50	27.25	25.25	0.063	24.25	2.38	21.25	3.13	1.75	3.07	1.38	20
24	24.25	32.00	29.50	27.25	0.063	26.12	2.50	23.25	3.25	1.82	3.19	1.38	20
