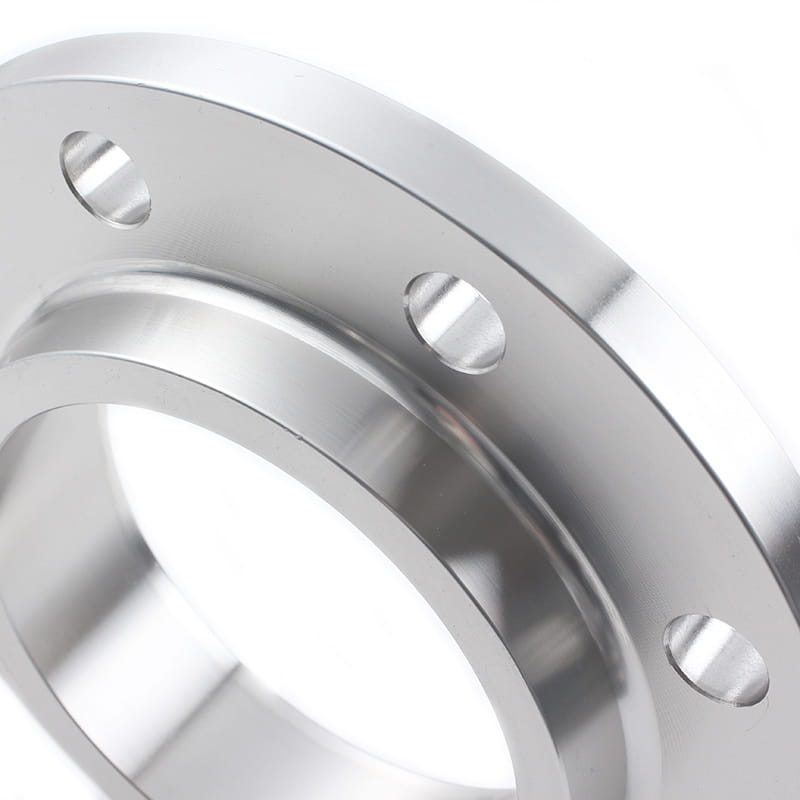

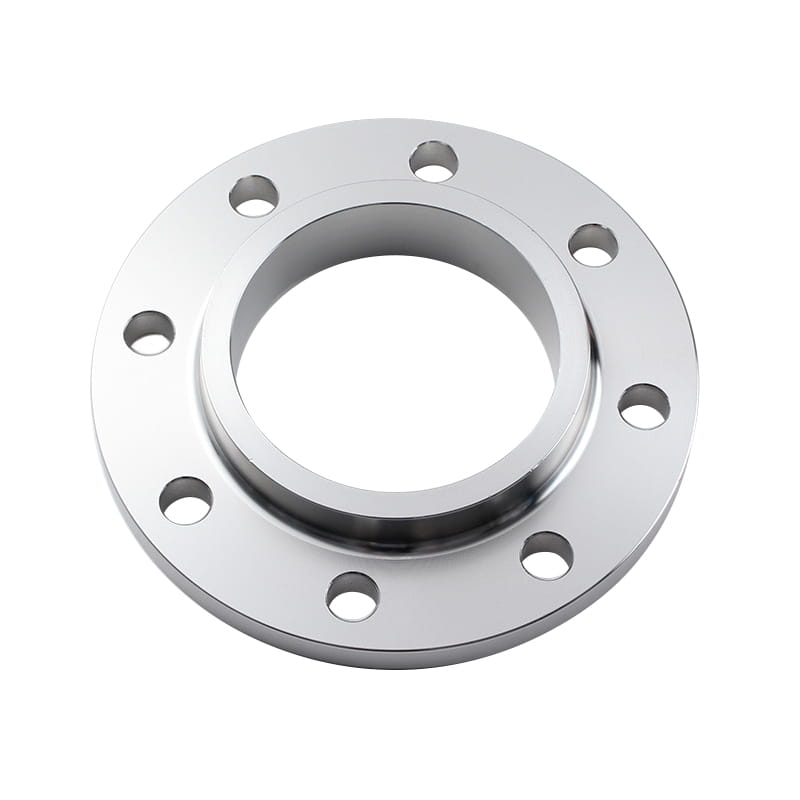

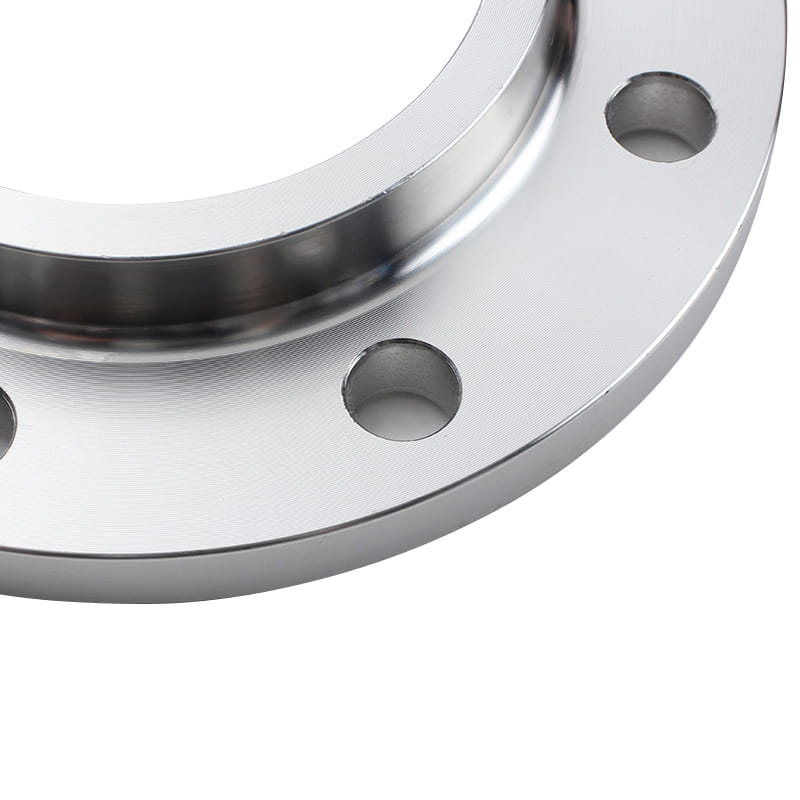

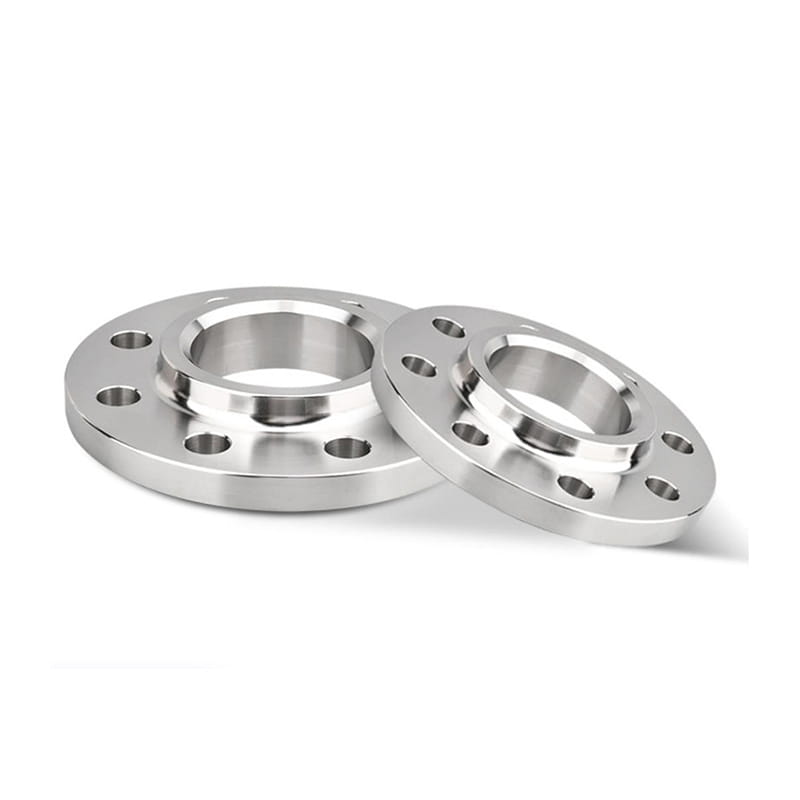

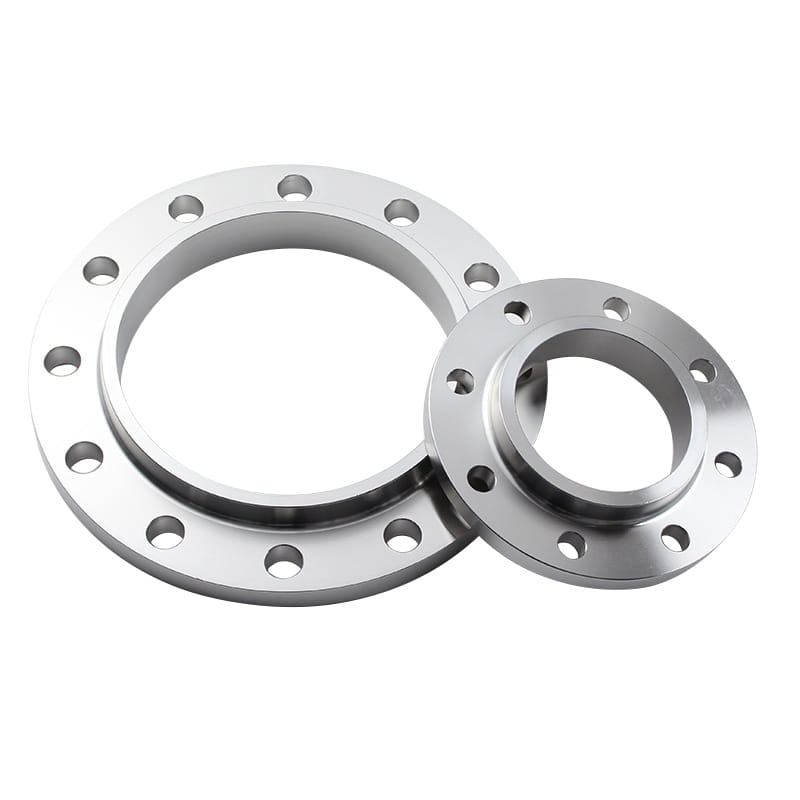

슬립 온 플랜지, So Flange라고도합니다. 이들은 파이프의 외경 (OD)과 연결의 내부 측면에서 용접을 위해 플랜지의 보어/중앙에 파이프를 허용하도록 설계된 인기있는 파이프 플랜지입니다.
이 플랜지 유형은 저압 응용 분야에서 매우 일반적입니다. 이는 슬립 온 스타일의 플랜지가 필렛 용접 연결이있는 파이프를 허용하는 반면, 용접 목 플랜지는베이스에 강화 된 허브를 갖고 파이프의 엉덩이 용접 끝에 직접 용접 베벨 연결을 형성하기 때문입니다. 이 테이퍼 링 허브는 기계적 응력 환경에서 더 강력한 서비스를 제공 할 수 있습니다.
슬립 온 플랜지의 장점은 조달 비용 절감, 용접을위한 필요한 기술, 파이프 절단에 대한 정확도가 낮은 정확도 요구 사항 및 파이프 엔드 용접에 대한 용접 준비 요구 사항과 관련이 있습니다.
슬립 온 플랜지는 주로 저압 또는 누출 위험이 거의없는 유체에 사용됩니다. 석유 화학, 석유 및 가스, 냉각수 라인, 소방 수선, 저압 압축 공기 라인 및 증기, 응축수 등과 같은 물질의 공정 라인과 같은
소개
| 기준 | ASME/ANSI, API, DIN, GOST, BS, AS, JIS, JPI, UNI, SABS 등 |
| 재료 | 탄소강, 합금 강, 304, 316, 304L, 316L, 321, 347, CF8C. 등 |
| 표면 | RF, FF, FM, MFM, TG, RJ 등 |
| 유형 | 단조, 강철 절단 |
| 크기 | DN15-DN600 |
| 배달 시간 | 선불을받은 후 5-30 일 이내에 |
| 포장 | 각 플랜지 또는 파이프 피팅은 버블 보호 필름으로 개별적으로 포장되어 나무 상자에 배치됩니다. |
| 애플리케이션 | 석유 화학, 석유 및 가스, 냉각수 라인, 소방 수선 등 |

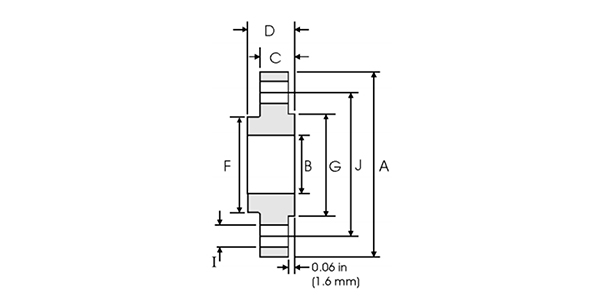

| 명령 파이프 크기 | 외부 직경 (mm) | 에이 (mm) | 비 (mm) | 기음 (mm) | 디 (mm) | 에프 (mm) | G (mm) | 구멍 (mm) | 나 (mm) | J. (mm) | 무게 (kg) |
| ½ | 21.30 | 88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.39 |
| ¾ | 26.70 | 98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.56 |
| 1 | 33.40 | 108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.78 |
| 1¼ | 42.20 | 117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.03 |
| 1½ | 48.30 | 127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.32 |
| 2 | 60.30 | 152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 4 | 19.10 | 120.70 | 2.06 |
| 2½ | 73.00 | 177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 140.60 | 4 | 19.10 | 139.70 | 3.28 |
| 3 | 88.90 | 190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 4 | 19.10 | 152.40 | 3.85 |
| 3½ | 101.60 | 215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 8 | 19.10 | 177.80 | 4.81 |
| 4 | 114.30 | 228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 8 | 19.10 | 190.50 | 5.30 |
| 5 | 141.30 | 254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 8 | 22.40 | 215.90 | 6.07 |
| 6 | 168.30 | 279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 8 | 22.40 | 241.30 | 7.45 |
| 8 | 219.10 | 342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 8 | 22.40 | 298.50 | 12.10 |
| 10 | 273.00 | 406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 12 | 25.40 | 362.00 | 16.50 |
| 12 | 323.80 | 482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 12 | 25.40 | 431.80 | 26.20 |
| 14 | 355.60 | 533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 12 | 28.40 | 476.30 | 34.60 |
| 16 | 406.40 | 596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 16 | 28.40 | 539.8 | 44.8 |
| 18 | 457.20 | 635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 16 | 31.75 | 577.90 | 48.90 |
| 20 | 508.00 | 698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 20 | 31.75 | 635.00 | 61.90 |
| 24 | 609.60 | 812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 20 | 35.10 | 749.30 | 86.90 |
