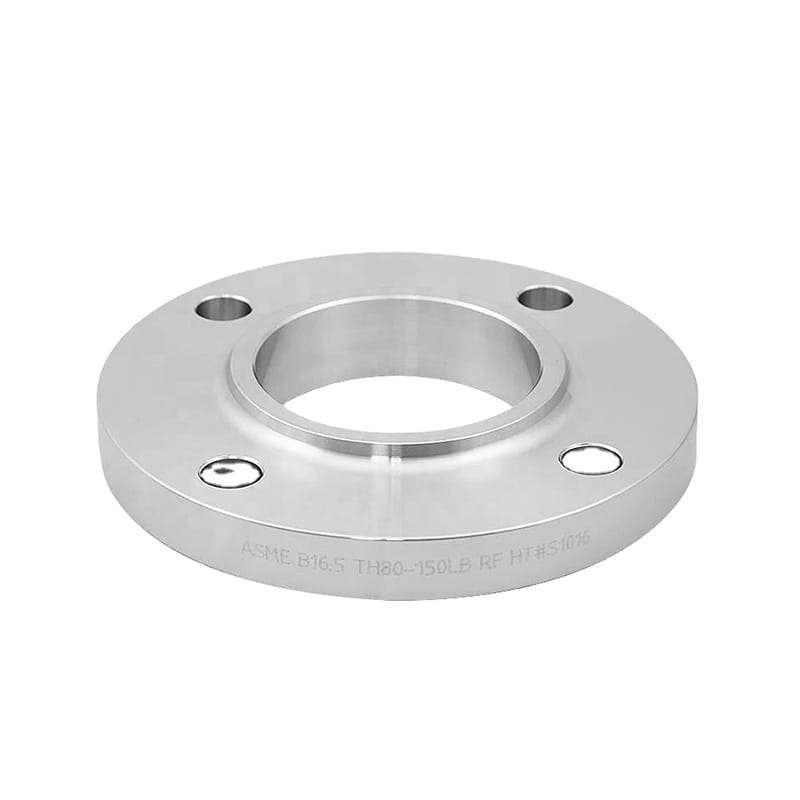

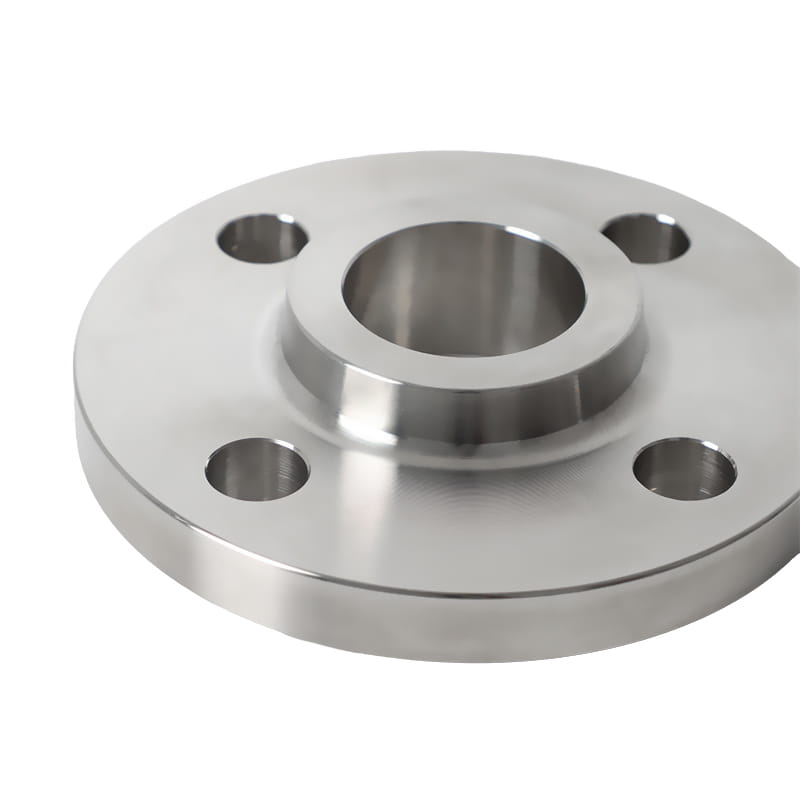

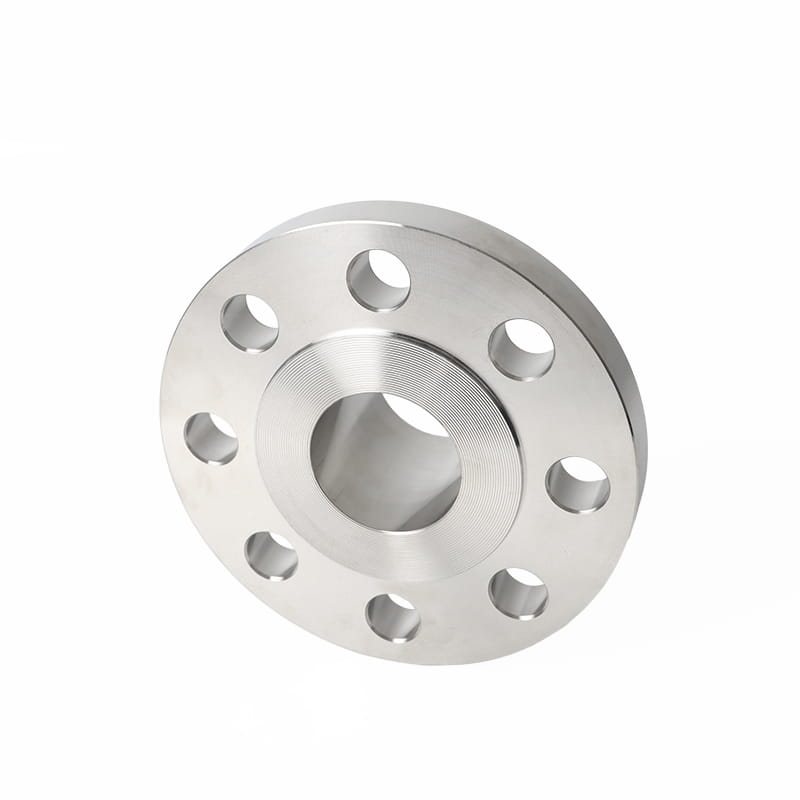

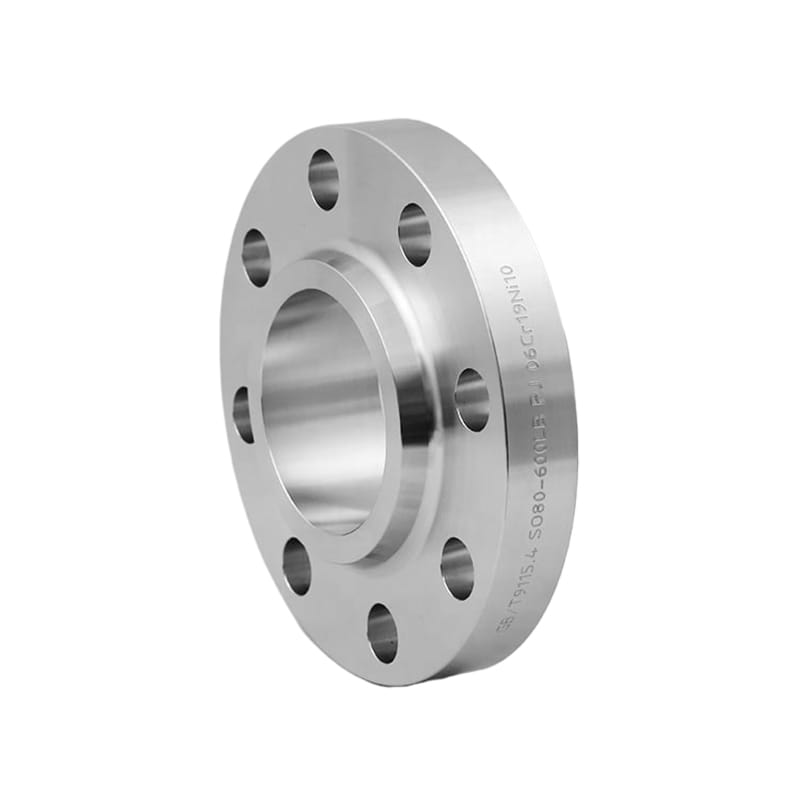

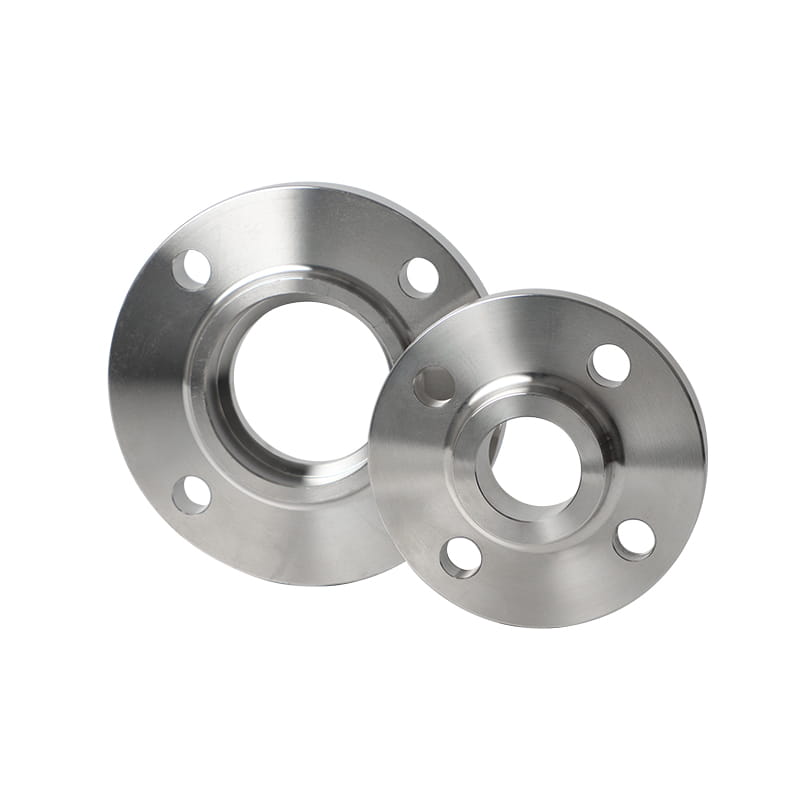

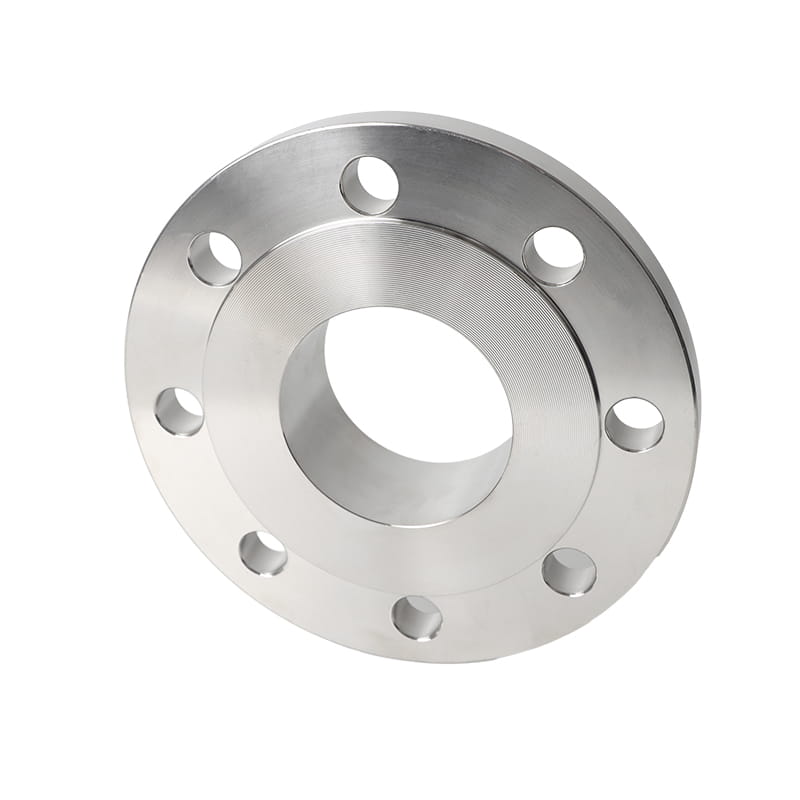

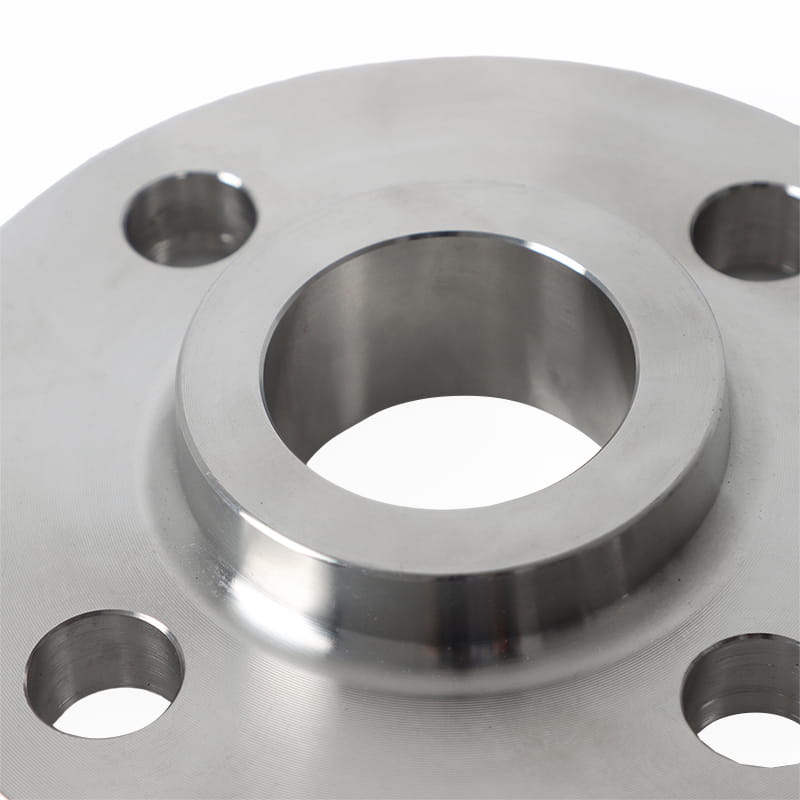

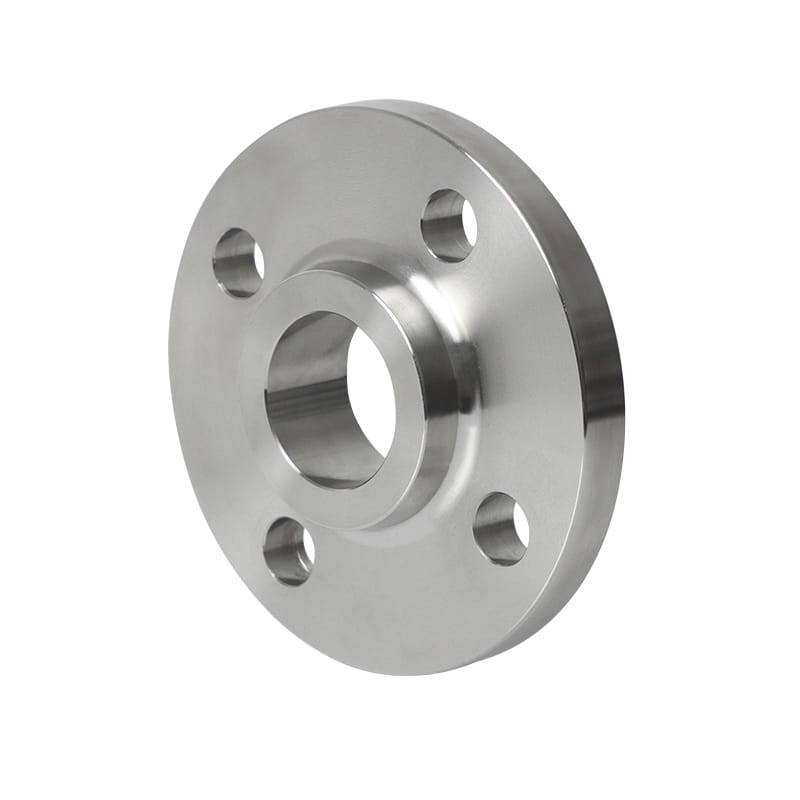

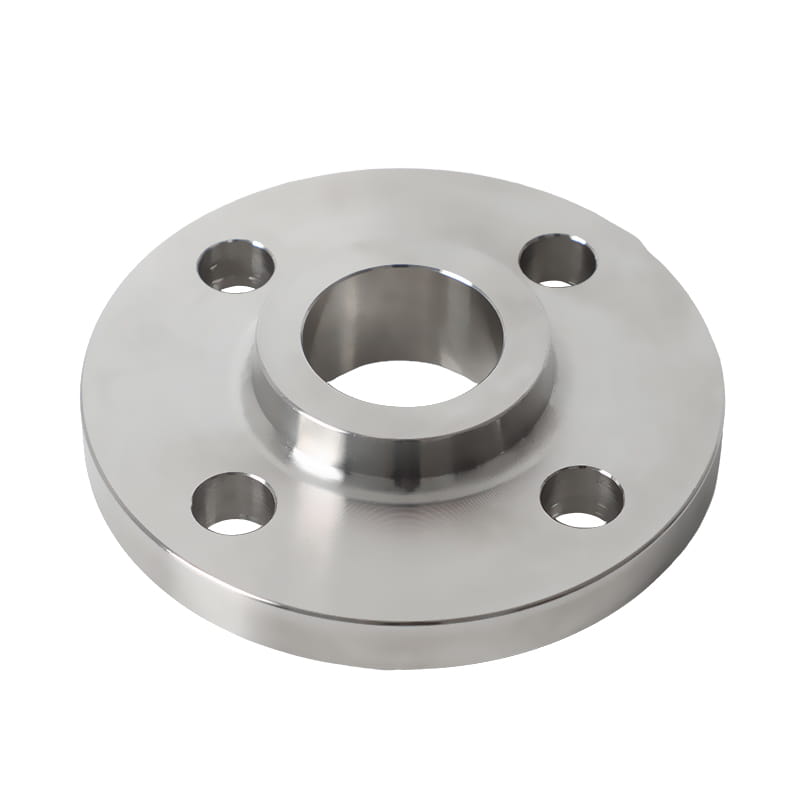

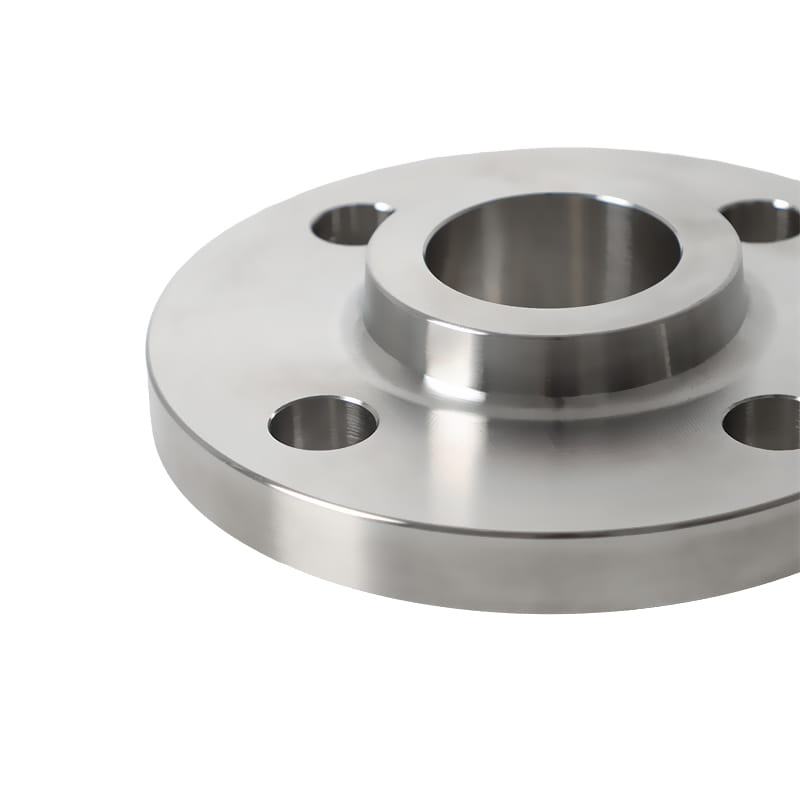

슬립 온 플랜지에는 프로파일이 매우 낮은 허브가 있습니다. 이 유형의 플랜지는 일반적으로 하나 또는 두 개의 필렛 용접으로 파이프에 연결되지만 단일 용접 만 사용할 수 있습니다.
슬립 온 플랜지는 용접 경사가 없기 때문에 용접 목에 대한 간단하고 신뢰할 수있는 대안이므로 플랜지의 위치에 비해 파이프를 길이로 조정할 수 있습니다. 슬립 온의 보어는 일치하는 파이프를위한 충분한 양의 공간을 제공합니다. 이를 통해 용접기 및 제작자가 연결할 수있는 충분한 작업 공간이 가능합니다.
일반적으로 슬립 온 플랜지는 단조, 강철 절단, 주조 등으로 만들 수 있습니다. 이러한 제조 유형 중에서 단조 유형은 신뢰할 수있는 품질을 이득하며 일반적으로 사용됩니다.
플랜지에서 슬라이딩의 장점 : (1) 설치 비용이 낮아집니다. (2) 더 나은 누설 증거; (3) 설치 중 다른 부품과 더 쉽게 일치합니다. (4) 플랜지의 플랜지에서 내부 및 외부 용접; (5) 파이프 라인의 정확한 절단은 더 적은 시간이 필요합니다. (6) 플랜지에 파이프가 미끄러짐에 따라 호환 가능합니다.
소개
| 기준 | ANSI/ASME B16.5, BS4505, GOST12820-80, DIN, UNI, EN1092-1, JIS/KS 등 |
| 재료 | 탄소강 : SA105N, SA266, SA765, A350LF2, A350LF6; 합금강 : A182F11, A182F22, A182FF22V; 스테인레스 스틸 : A182F304, A182F316, A182F51, A182F53, A182F60, S31008, S32168, S347H |
| 표면 | 기름 |
| 유형 | 단조, 강철 절단, 주조 등 |
| 크기 | DN15-DN600, 사용자 정의 할 수있는 최대 외부 직경은 6000mm입니다. |
| 배달 시간 | 선불을받은 후 5-30 일 이내에 |
| 포장 | 표준 수출 포장 (외부의 합판 케이스, 내부의 플라스틱 천). |
| 애플리케이션 | 저압 압축 공기 라인 및 증기, 응축수 등과 같은 물질의 공정 라인 |

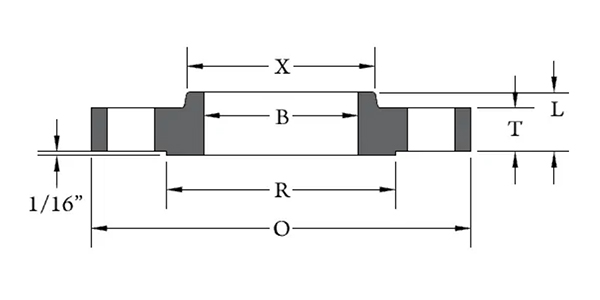

| 명령 파이프 크기 | 영형 | 비 | 티 | 엘 | 엑스 | 아르 자형 | 구멍 | 홀 -D | 볼트 원 디아 | |
| ½ | 3.50 | 0.88 | 0.38 | 0.56 | 1.19 | 1.38 | 4 | 0.62 | 2.38 | |
| ¾ | 3.88 | 1.09 | 0.44 | 0.56 | 1.50 | 1.69 | 4 | 0.62 | 2.75 | |
| 1 | 4.25 | 1.36 | 0.50 | 0.62 | 1.94 | 2.00 | 4 | 0.62 | 3.12 | |
| 1¼ | 4.62 | 1.70 | 0.56 | 0.75 | 2.31 | 2.50 | 4 | 0.62 | 3.50 | |
| 1½ | 5.00 | 1.95 | 0.62 | 0.81 | 2.56 | 2.88 | 4 | 0.62 | 3.88 | |
| 2 | 6.00 | 2.44 | 0.69 | 0.94 | 3.06 | 3.62 | 4 | 0.75 | 4.75 | |
| 2½ | 7.00 | 2.94 | 0.81 | 1.06 | 3.56 | 4.12 | 4 | 0.75 | 5.50 | |
| 3 | 7.50 | 3.57 | 0.88 | 1.12 | 4.25 | 5.00 | 4 | 0.75 | 6.00 | |
| 3½ | 8.50 | 4.07 | 0.88 | 1.19 | 4.81 | 5.50 | 8 | 0.75 | 7.00 | |
| 4 | 9.00 | 4.57 | 0.88 | 1.25 | 5.31 | 6.19 | 8 | 0.75 | 7.50 | |
| 5 | 10.00 | 5.66 | 0.88 | 1.38 | 6.44 | 7.31 | 8 | 0.88 | 8.50 | |
| 6 | 11.00 | 6.72 | 0.94 | 1.50 | 7.56 | 8.50 | 8 | 0.88 | 9.50 | |
| 8 | 13.50 | 8.72 | 1.06 | 1.69 | 9.69 | 10.62 | 8 | 0.88 | 11.75 | |
| 10 | 16.00 | 10.88 | 1.12 | 1.88 | 12.00 | 12.75 | 12 | 1.00 | 14.25 | |
| 12 | 19.00 | 12.88 | 1.19 | 2.12 | 14.38 | 15.00 | 12 | 1.00 | 17.00 | |
| 14 | 21.00 | 14.14 | 1.31 | 2.19 | 15.75 | 16.25 | 12 | 1.12 | 18.75 | |
| 16 | 23.50 | 16.16 | 1.38 | 2.44 | 18.00 | 18.50 | 16 | 1.12 | 21.25 | |
| 18 | 25.00 | 18.18 | 1.50 | 2.62 | 19.88 | 21.00 | 16 | 1.25 | 22.75 | |
| 20 | 27.50 | 20.20 | 1.62 | 2.81 | 22.00 | 23.00 | 20 | 1.25 | 25.00 | |
| 22 | 29.50 | 22.22 | 1.75 | 3.07 | 24.25 | 25.25 | 20 | 1.38 | 27.25 | |
| 24 | 32.00 | 24.25 | 1.81 | 3.19 | 26.12 | 27.25 | 20 | 1.38 | 29.50 | |
2007 년에 설립되어 2022 년 130,000 평방 미터, 30 개 이상의 생산 라인, 300 명의 근로자, 20 명의 R & D 인, 30 명의 검사인 및 50,000 톤의 연간 출력 면적을 포함합니다.
ISO9001 : 2008 품질 관리 시스템, PED 97/23/EU 압력 장비 지침 지침 인증, 중국 특수 장비 제조 라이센스 (압력 튜브) TS 인증, ASME 인증, 지방 엔터프라이즈 표준화 관리 시스템, ISO14000 : 2004 환경 관리 시스템, 청정 기업 생산 (Green Enterprise) 및 시리즈의 인증 (CC), ABCS) 배송 (LR), 도이치 베리타스 (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) 및 KR (Korean Register of Shipping) 공장 인증.
주요 제품에는 석유, 화학 산업, 원자력 산업, 제련, 조선, 제약, 식품, 수자원 보존, 전력, 새로운 에너지, 기계 장비 및 기타 필드에서 널리 사용되는 스테인레스 스틸 파이프, 파이프 피팅, 플랜지, 밸브 등이 있습니다. 이 회사는 "생존을위한 품질, 개발에 대한 명성"이라는 회사 교리를 준수하고 모든 고객에게 상생 상황을 창출하는 데 진심으로 서비스를 제공합니다.
