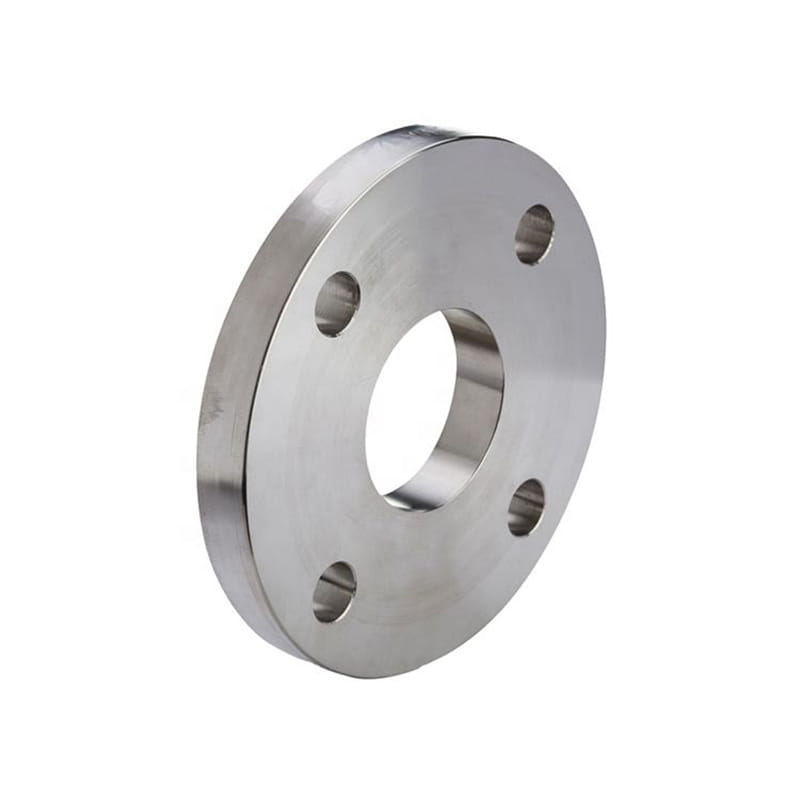

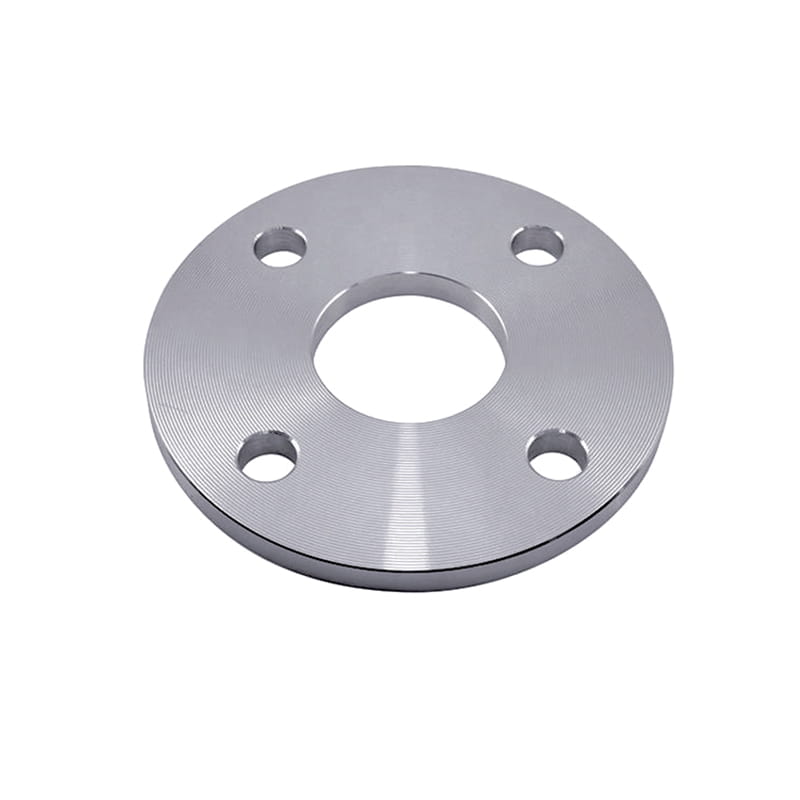

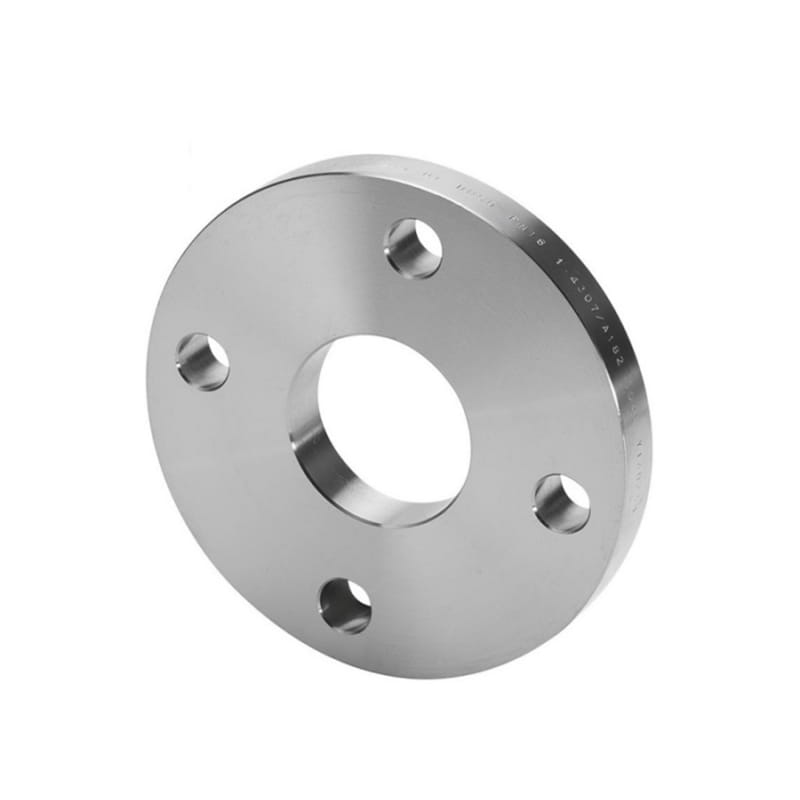

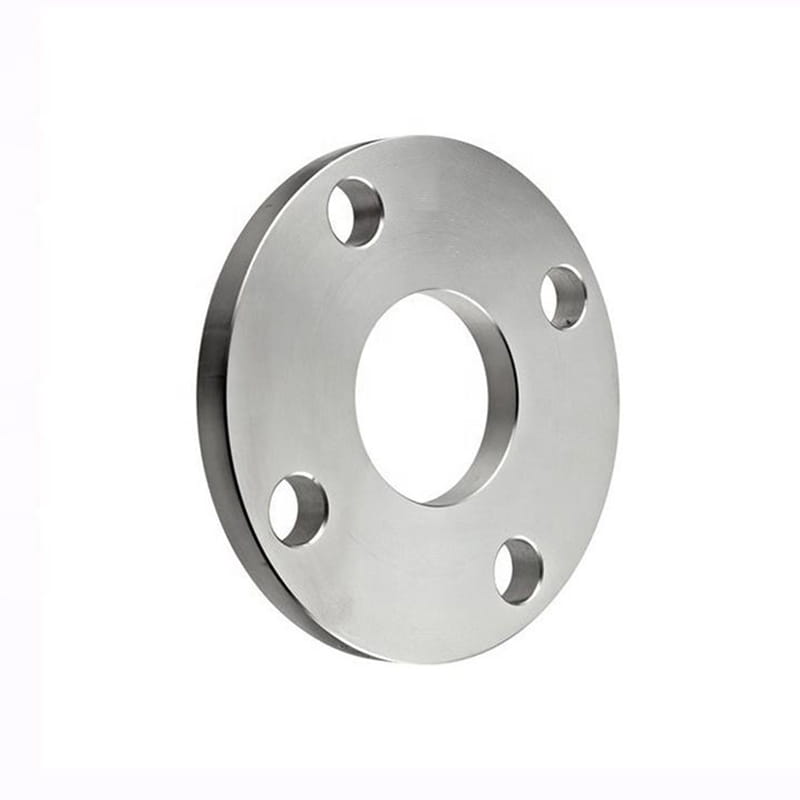

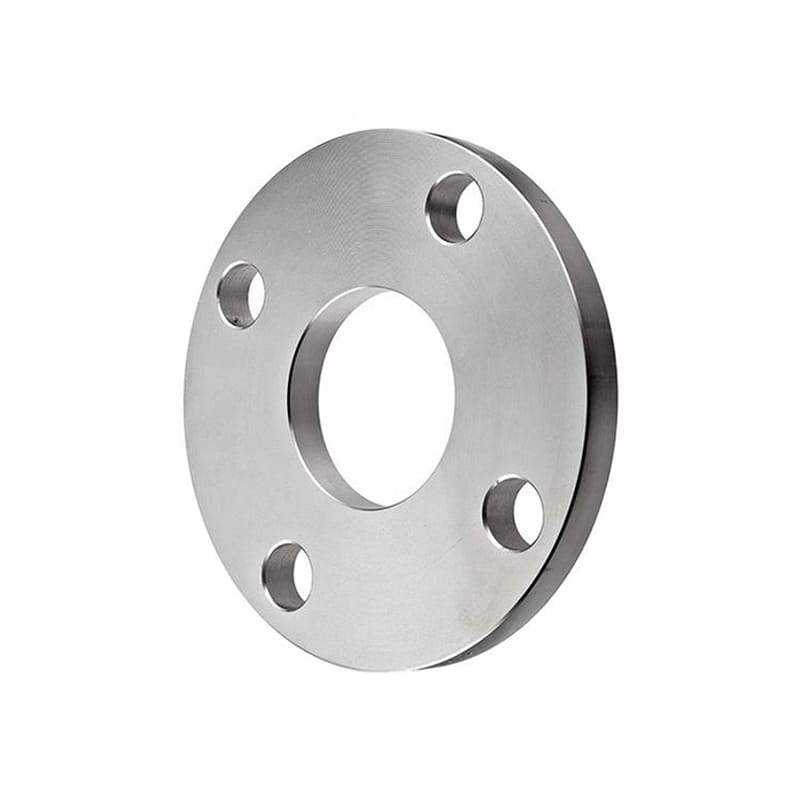

스테인리스 스틸 플레이트 플랜지는 다른 파이프에 볼트로 고정 될 수 있습니다.

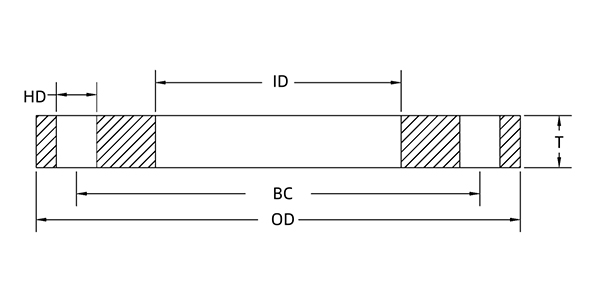

공칭 파이프 크기

두께

외부 디아. (OD)

내부 디아. (ID)

구멍의 수

홀 디아.

볼트 원

무게

~ 안에

주석)

OD (in)

id (in)

구멍

HD (in)

BC (in)

파운드로

1

0.500

4.25

1.063

4

0.62

3.12

1.74

1 ¼

0.500

4.62

1.313

4

0.62

3.50

2.01

1 ½

0.500

5.00

1.563

4

0.62

3.88

2.34

2

0.500

6.00

2.063

4

0.75

4.75

3.28

2 ½

0.500

7.00

2.563

4

0.75

5.50

4.52

3

0.500

7.50

3.063

4

0.75

6.00

4.89

4

0.500

9.00

4.063

8

0.75

7.50

6.59

5

0.500

10.00

5.063

8

0.88

8.50

7.32

6

0.500

11.00

6.063

8

0.88

9.50

8.27

8

0.500

13.50

8.063

8

0.88

11.75

11.86

10

0.500

16.00

10.063

12

1.00

14.25

18.39

12

0.500

19.00

12.063

12

1.00

17.00

26.87
