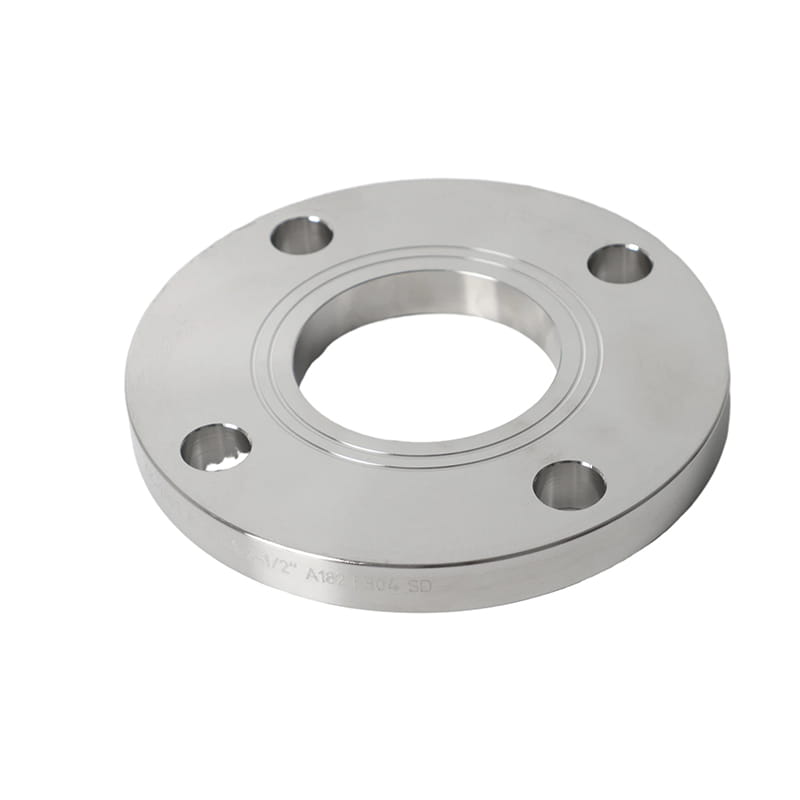

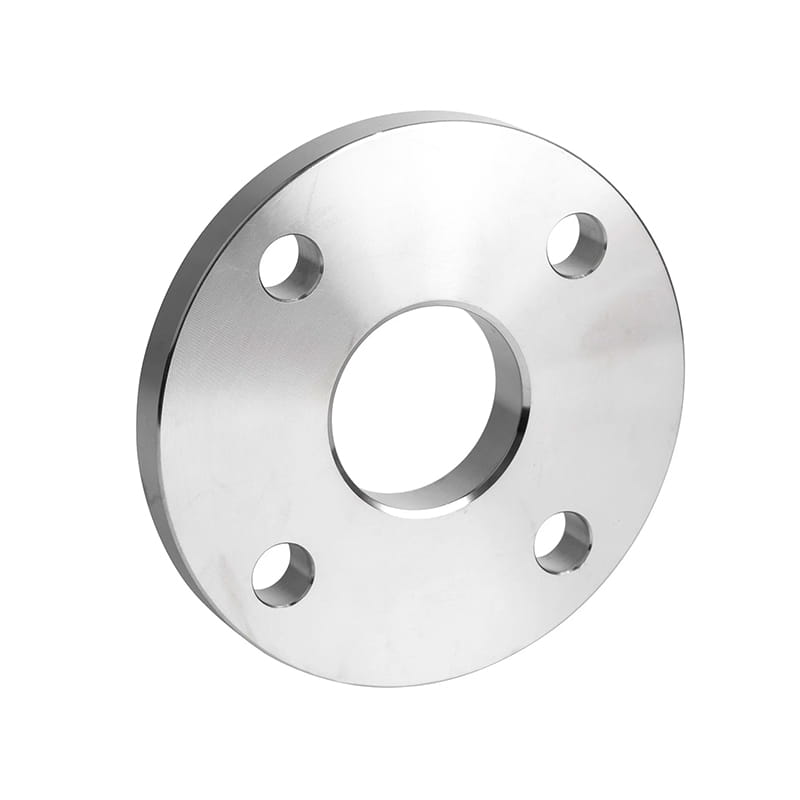

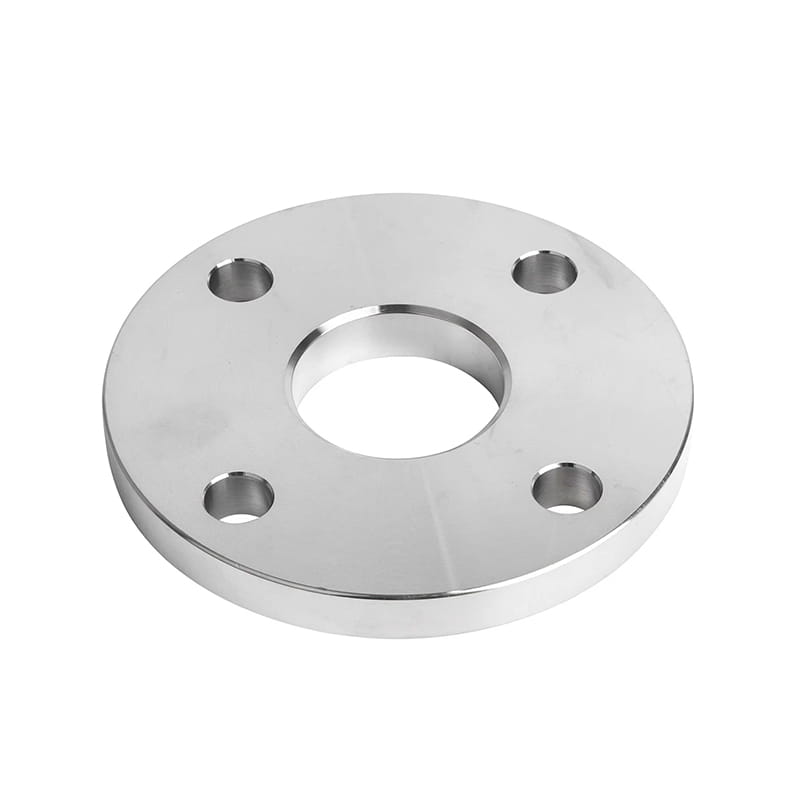

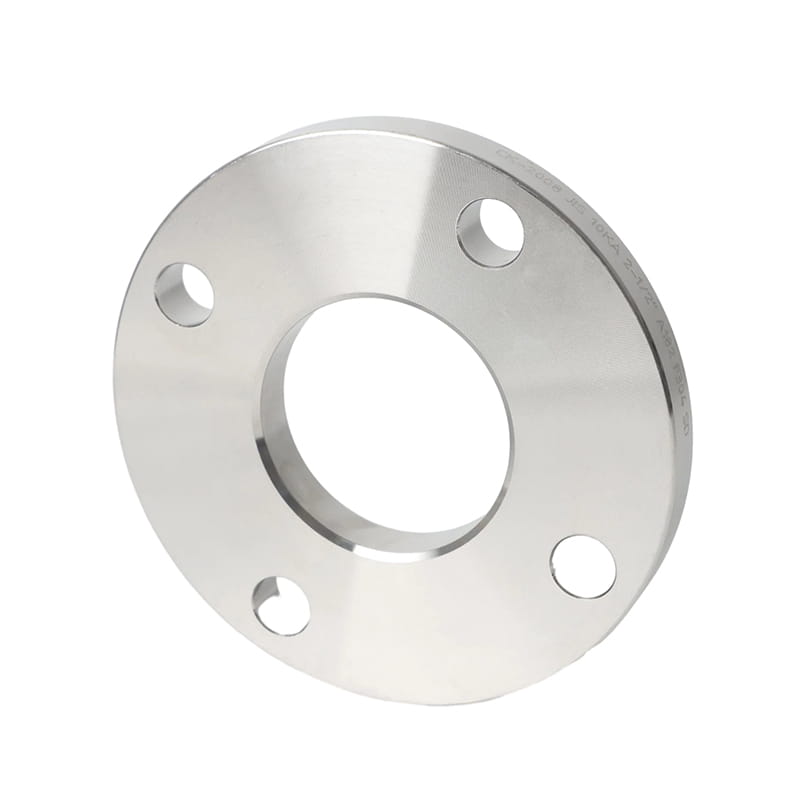

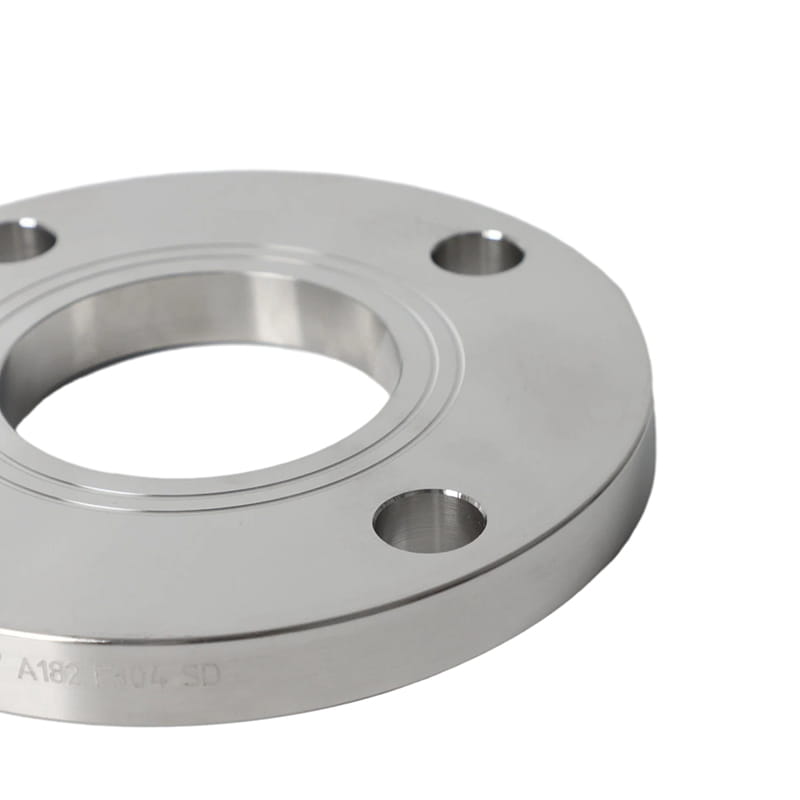

주변 주위에 볼트 구멍이있는 카본 스틸 플레이트 플랜지

플랜지 플레이트는 일반적으로 금속으로 만들어진 두 개의 물체를 함께 고정하는 데 사용되는 패스너 유형이며 파이프 및 장비의 중요한 커넥터 역할을합니다. 볼트 구멍이있는 평평한 원형 플레이트를 특징으로하면 안전한 부착물을 보장합니다.

손쉬운 설치 및 제거를 제공하여 유지 보수를 용이하게합니다. 시스템은 파이프의 한쪽 끝과 플레이트 플랜지의 두 부분으로 구성됩니다. 이 공정은 플랫 및 원형 플레이트 (플레이트 플랜지)를 파이프의 한쪽 끝에 용접 한 다음 그 사이의 개스킷과 함께 다른 파이프로 볼팅하여 작동합니다. 그들의 평평한 설계는 균일 한 압력 분포를 보장하여 고압 환경에서 안정적인 씰을 촉진합니다.

플레이트 플랜지는 다목적이며 다양한 재료와 호환되므로 다양한 산업 응용 분야에 적합합니다. 석유 화학 및 제조와 같은 산업에서 널리 사용되는 플레이트 플랜지는 강력하고 누출 방지 연결에 기여하여 유체 운송 및 산업 환경에서의 효율성과 안전성을 향상시킵니다.

플랜지 테이블은 플레이트 플랜지로 자르고 성형하여 쉽게 만들 수 있습니다. 따라서 다른 유형의 플랜지와 비교할 때 비교적 저렴하므로 비용 효율적인 선택이됩니다. 또한 다양한 압력 수준 및 크기와 같은 특정 응용 프로그램 요구를 충족하도록 사용자 정의 할 수 있습니다.

이전 ：No previous article
다음:스테인리스 스틸 플레이트 플랜지는 다른 파이프에 볼트로 고정 될 수 있습니다.

소개

기준	(1) 미국 표준 ASME/ANSI B 16.5, ASME B 16.47 시리즈 A (MSS SP 44), ASME B 16.47 시리즈 B (API 605) (2) 영국 표준 BS 3293, bs 1560, bs 4504, bs 10 (3) 독일 표준 DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) 이탈리아 표준 Uni 2280, Uni 2281, Uni 2282, Uni 2283, Uni 2284 (5) 러시아어, 호주, 일본 표준 GOST 12821-80, AS2129, JIS B2220 / KS B1503
재료	(1) 스테인레스 스틸 : ASTM A 182, 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) 이중 및 슈퍼 듀플렉스 강철 : ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) 탄소강 : ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) 저온 탄소강 : ASTM A350, LF2, LF3; (6) 합금강 : ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) 구리 합금강 : ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (CU-NI 90/10), C 71500 (CU-NI 70/30), UN No. C 10100, 10200, 10300, 10800, 12000, 12200; (8) 니켈 합금 : ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), INCOLE No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), 합금 20 (UNS No. N08020)
표면	오일 블랙 페인트, 방지 방지 페인트, 아연 도금, 노란색 투명, 차갑고 뜨거운 딥 딥 아연 도금
유형	단조, 열처리 및 가공
크기	1 "-12"
배달 시간	선불을받은 후 5-30 일 이내에
포장	나무 상자
애플리케이션	석유 및 가스, 화학 물질, 석유 화학 및 발전, 연료 또는 수도관 등을 포함하여 매체가 가연성, 폭발성, 독성 및 압력이 높을 때에 적용됩니다.

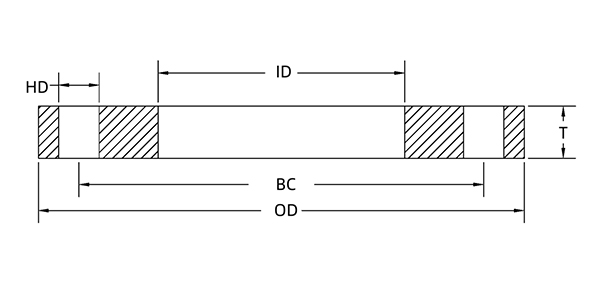

공칭 파이프 크기	두께	외부 디아. (OD)	내부 디아. (ID)	구멍의 수	홀 디아.	볼트 원	배송 중량
~ 안에	주석)	OD (in)	id (in)	구멍	HD (in)	BC (in)	파운드로
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
