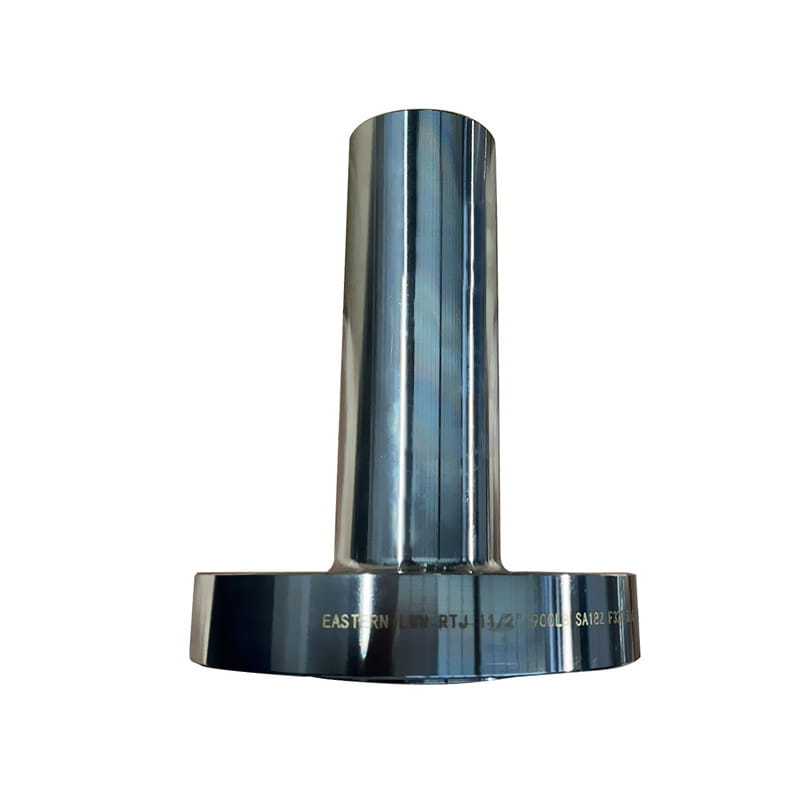

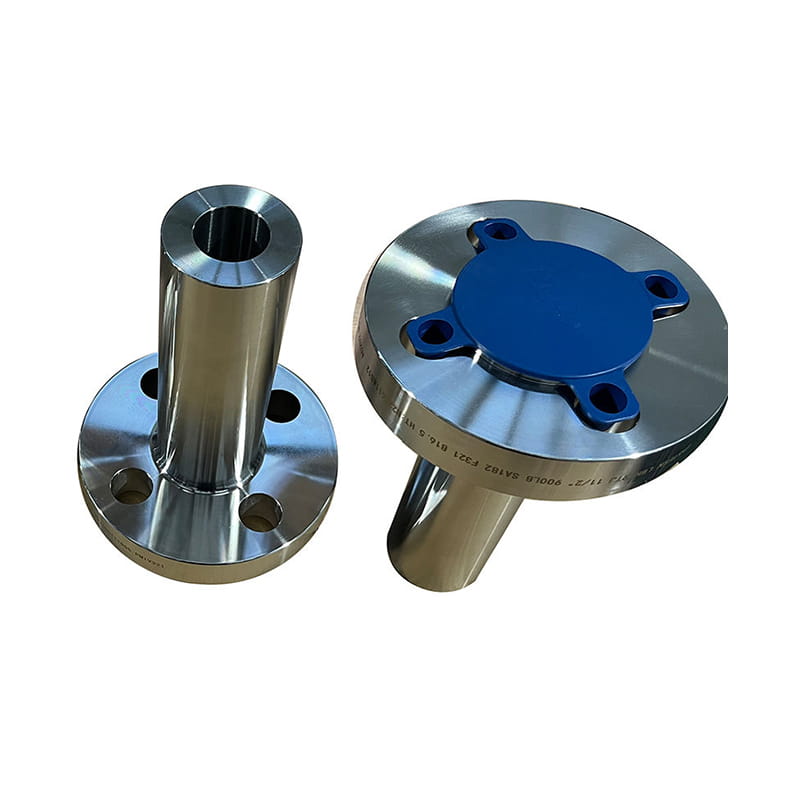

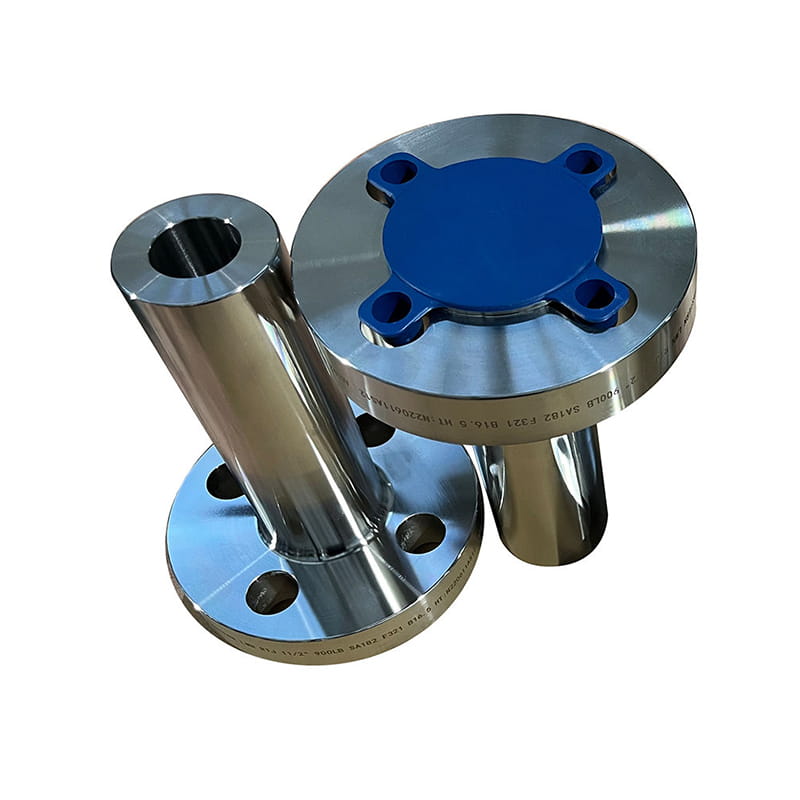

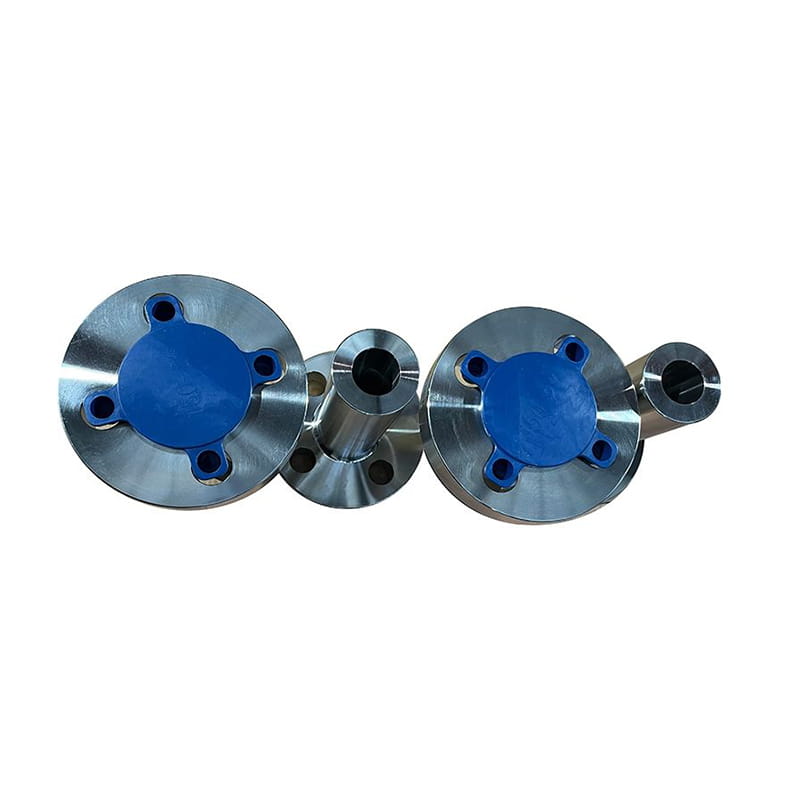

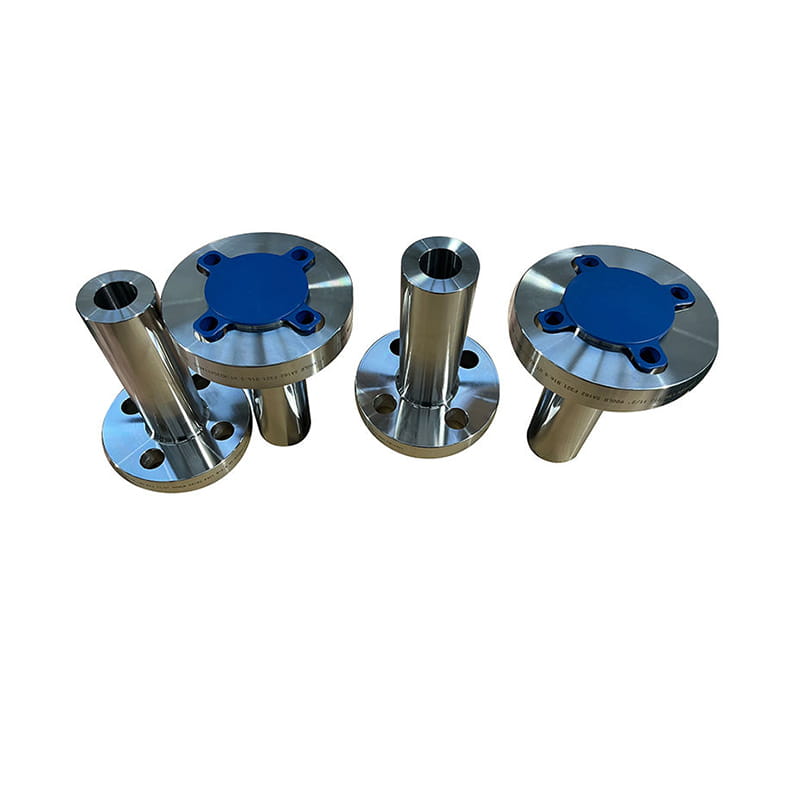

긴 용접 목 플랜지는 목이있는 용접 목 플랜지의 연장입니다. 일반적으로 고압 및 저온 조건을 포함하는 응용 분야에서 사용됩니다. 석유 및 가스 파이프 라인, 화학 처리장 및 발전 시설과 같은.
플랜지의 목은 길고 테이퍼 된 목과 평평한 얼굴 또는 솟은 얼굴이있는 원피스 단조 플랜지입니다. 긴 목은 파이프에서 플랜지로 부드러운 전환을 허용하여 스트레스를보다 고르게 분배하고 피로 고장의 위험을 줄이는 데 도움이됩니다. 또한 긴 목은 용접을위한 충분한 공간을 제공하여 파이프 라인의 무결성과 성능을 더욱 향상시킬 수 있습니다.
긴 용접 목 플랜지의 목은 다른 플랜지보다 상당히 길므로 종종 배럴이나 기둥의 노즐로 사용됩니다. 선박에 직접 부착 될 수 있습니다. 이를 통해 강화 된 노즐로 간주 될 수 있습니다. 이 플랜지 유형을 사용한다는 것은 용접 이음새 플랜지 파이프를 피할 수 있음을 의미합니다. 또한 자기 강화의 이점을 제공합니다.
소개
| 기준 | 탄소강 : ASTM A105, ASTM A350 LF1 / LF2, S235JR, P245GH, P250GH, P280GH, A694 F42 / 46 / 52 / 56 / 60 / 65 / 70 등 스테인레스 스틸 : ASTM A182 F304/304L/304H, F316/316L, F317/317L, F321, F310, F347 등. 합금강 : ASTM A 182 F1/ F5/ F9/ F11/ F22/ F91/ 등. 이중 및 슈퍼 이중 강철 : ASTM A815 UNS S31803/S32205/S32750/S32760 |
| 재료 | A182 F304/304L, F316/316L, 317, 321, 310S, 316TI, 316H.317H.317L. 904L, 321H, 347H, 310H, UNS31803, UNS32750, UNS32760, 니코 니켈 합금 Inconel 600, Inconel 625, Inconel 601, Inconel 690, Inconel 625, Inconel 718, Incoloy 800, Incoloy 825, Incoloy 800H, COR-276, CO-276, incoloy. |
| 표면 | 녹 예방, 검은 색 페인트 코팅 또는 검은 색, 바니시 페인트 코팅, 바니시 오일 코팅, 전기 아연 도금 코팅 |
| 유형 | 단조, 열처리 및 가공 |
| 크기 | 1/2 "-48" |
| 배달 시간 | 선불을받은 후 5-30 일 이내에 |
| 포장 | 내부 비닐 봉지, 외부 상자, 합판 케이스 또는 팔레트 또는 클라이언트의 요구 사항에 따라 |
| 애플리케이션 | 물 공사, 조선 산업, 석유 화학 및 가스 산업, 전력 |
플랜지 공차
일반 참고 : 치수는 인치입니다.
|
| |
| 외부 직경 (차원 영형) | 영형D <12 ± 0.060 영형D> 12, <24 ± 0.120 영형D> 24 ± 0.190 |
|
|
|
| 플랜지 최소의 두께 (치수 기음) | 모든 크기 NPS 18 및 더 작은 0.120, -zero NPS 20 이상 0.190, -zero |
| 허브 직경 비evel (차원 에이) | 모든 크기 0.120, -zero |
| 허브를 통한 길이 (차원 시간) | NPS 4 및 더 작은 ± 0.060 NPS 5 ~ 10, 포함 0.060, -0.120 NPS 12 및 더 큰 0.120, -0.180 |
| 보어 직경 (차원 비) | NPS 10 및 더 작은 ± 0.030 NPS 12 ~ 18, 포함 ± 0.060 NPS 20 이상 0.120, -0.060 |
| 얼굴 | *향기 높이 ± 0.010 올린 얼굴의 직경 (치수 아르 자형) 클래스 150, 300 (0.06 in. 제기 얼굴) ± 0.030 클래스 400 (0.25 인치가 올린 얼굴) ± 0.020 링 타입 조인트 0.020, -zero 크고 작은 내부 및 외부 직경 혀, 홈, 남성 및 여성 r, s, t, u, w, x, y & z ± 0.020 K & L 0.020, -zero 링 조인트 마주 깊이 (차원 E) 0.016, -zero 너비 (차원 F) ± 0.008 피치 직경 (치수 P) ± 0.005 하단의 반경 (치수 아르 자형) r <0.060 0.030, -zero 아르 자형> 0.060 ± 0.030 23도 각도 ± ½도. |
| 드릴링과 마주 | 볼트 원의 직경 ± 0.060 인접한 볼트 구멍의 센터에서 센터 ± 0.030 볼트 원과 지름 사이의 편심 가공 직경 NPS 2 ½ 및 작은 ± 0.030 NPS 3 및 더 큰 ± 0.060 *볼트 구멍 직경 ± 0.020 |
클래스 15

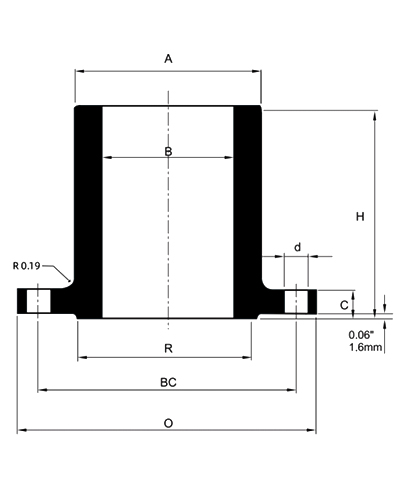

| 명사 같은 파이프 크기 (안에) | 밖의 지름 (MM) | 두께 플랜지의 최소 (MM) | 영형.D. 의 높은 얼굴 (MM) | 바퀴통 지름 베벨에서 (MM) | 지름 보어의 (MM) | 길이 을 통해 바퀴통 (MM) | 교련 | ||
| 지름 볼트의 원 (MM) | 숫자 구멍의 | 지름 구멍의 (MM) | |||||||
| - | 영형 | 기음 | 아르 자형 | 에이 | 비 | 시간 | 기원전 | - | 디 |
| ½ | 89.0 | 11.1 | 34.9 | 30.2 | 12.7 | 228.6 | 60.5 | 4 | 15.8 |
| ¾ | 95.8 | 12.7 | 42.9 | 38.1 | 19.1 | 228.6 | 69.9 | 4 | 15.8 |
| 1 | 10.8.0 | 14.3 | 50.8 | 50.8 | 25.4 | 228.6 | 79.4 | 4 | 15.8 |
| 1 ¼ | 117.5 | 15.9 | 63.5 | 60.3 | 31.8 | 228.6 | 88.9 | 4 | 15.8 |
| 1 ½ | 127.0 | 17.5 | 73.0 | 66.7 | 38.1 | 228.6 | 98.4 | 4 | 15.8 |
| 2 | 152.5 | 19.1 | 92.1 | 82.5 | 50.8 | 228.6 | 120.7 | 4 | 19.0 |
| 2 ½ | 178.0 | 22.2 | 104.8 | 95.2 | 63.5 | 228.6 | 139.7 | 4 | 19.0 |
| 3 | 190.5 | 23.8 | 127.0 | 107.9 | 76.2 | 228.6 | 152.4 | 4 | 19.0 |
| 3 ½ | 216.0 | 23.8 | 139.9 | 124.0 | 88.9 | 228.6 | 177.8 | 8 | 19.0 |
| 4 | 228.5 | 23.8 | 157.2 | 139.7 | 101.6 | 228.6 | 190.5 | 8 | 19.0 |
| 5 | 254.0 | 23.8 | 185.7 | 165.1 | 127.0 | 228.6 | 215.9 | 8 | 22.5 |
| 6 | 279.5 | 25.4 | 215.9 | 196.8 | 152.4 | 228.6 | 241.3 | 8 | 22.5 |
| 8 | 343.0 | 28.6 | 269.9 | 247.6 | 203.2 | 228.6 | 298.4 | 8 | 22.5 |
| 10 | 406.5 | 30.2 | 323.9 | 304.8 | 254.0 | 228.6 | 361.9 | 12 | 25.5 |
| 12 | 482.5 | 31.8 | 381.0 | 365.1 | 304.8 | 228.6 | 431.8 | 12 | 25.5 |
| 14 | 533.5 | 34.9 | 412.8 | 406.4 | 355.6 | 228.6 | 476.2 | 12 | 28.5 |
| 16 | 597.0 | 36.5 | 469.9 | 457.2 | 406.4 | 228.6 | 539.7 | 16 | 28.5 |
| 18 | 635.0 | 39.7 | 533.4 | 508.0 | 457.2 | 228.6 | 577.8 | 16 | 31.8 |
| 20 | 698.5 | 42.9 | 584.2 | 558.8 | 508.0 | 228.6 | 635.0 | 20 | 31.8 |
| 24 | 813.0 | 47.0 | 692.2 | 666.7 | 609.6 | 228.6 | 749.3 | 20 | 35.1 |
클래스 300
| 명사 같은 파이프 크기 (안에) | 밖의 지름 (MM) | 두께 플랜지의 최소 (MM) | 영형.D. 의 높은 얼굴 (MM) | 바퀴통 지름 베벨에서 (MM) | 지름 보어의 (MM) | 길이 을 통해 바퀴통 (MM) | 교련 | ||
| 지름 볼트의 원 (MM) | 숫자 구멍의 (P기음) | 지름 구멍의 (MM) | |||||||
| - | O | 기음 | 아르 자형 | 에이 | 비 | 시간 | 기원전 | - | 디 |
| ½ | 95.5 | 14.3 | 34.9 | 38.1 | 12.7 | 228.6 | 66.7 | 4 | 15.8 |
| ¾ | 117.5 | 15.9 | 42.9 | 47.6 | 19.1 | 228.6 | 82.5 | 4 | 19.0 |
| 1 | 124.0 | 17.5 | 50.8 | 54.0 | 25.4 | 228.6 | 88.9 | 4 | 19.0 |
| 1 ¼ | 133.5 | 19.1 | 63.5 | 63.5 | 31.8 | 228.6 | 98.4 | 4 | 19.0 |
| 1 ½ | 155.5 | 20.6 | 73.0 | 69.8 | 38.1 | 228.6 | 114.3 | 4 | 22.5 |
| 2 | 165.0 | 22.2 | 92.1 | 82.5 | 50.8 | 228.6 | 127.0 | 8 | 19.0 |
| 2 ½ | 190.5 | 25.4 | 104.8 | 100.0 | 63.5 | 228.6 | 149.2 | 8 | 22.5 |
| 3 | 209.5 | 28.6 | 127.0 | 117.5 | 76.2 | 228.6 | 168.3 | 8 | 22.5 |
| 3 ½ | 228.5 | 30.2 | 139.7 | 133.4 | 88.9 | 228.6 | 184.1 | 8 | 22.5 |
| 4 | 254.0 | 31.8 | 157.2 | 146.0 | 101.6 | 228.6 | 200.0 | 8 | 22.5 |
| 5 | 279.5 | 34.9 | 185.7 | 177.8 | 127.0 | 228.6 | 234.9 | 8 | 22.5 |
| 6 | 317.5 | 36.5 | 215.9 | 206.4 | 152.4 | 228.6 | 269.9 | 12 | 22.5 |
| 8 | 381.0 | 41.3 | 269.9 | 260.3 | 203.2 | 228.6 | 330.2 | 12 | 25.5 |
| 10 | 444.5 | 47.6 | 323.9 | 320.7 | 254.0 | 228.6 | 387.3 | 16 | 28.5 |
| 12 | 520.5 | 50.8 | 381.0 | 374.6 | 304.8 | 228.6 | 450.8 | 16 | 31.8 |
| 14 | 584.0 | 54.0 | 412.8 | 425.4 | 355.6 | 228.6 | 514.3 | 20 | 31.8 |
| 16 | 64.7 | 57.2 | 469.9 | 482.6 | 406.4 | 228.6 | 571.5 | 20 | 35.1 |
| 18 | 711.0 | 60.3 | 533.4 | 533.4 | 457.2 | 228.6 | 628.6 | 24 | 35.1 |
| 20 | 774.5 | 63.5 | 584.2 | 587.3 | 508.0 | 228.6 | 685.8 | 24 | 35.1 |
| 24 | 914.5 | 69.9 | 692.2 | 701.6 | 609.6 | 228.6 | 812.8 | 24 | 41.2 |
클래스 400
| 명사 같은 파이프 크기 (안에) | 밖의 지름 (MM) | 두께 플랜지의 최소 (MM) | O.D. 의 높은 얼굴 (MM) | 바퀴통 지름 베벨에서 (MM) | 지름 보어의 (MM) | 길이 을 통해 바퀴통 (MM) | 교련 | ||
| 지름 볼트의 원 (MM) | 숫자 구멍의 (P기음) | 지름 구멍의 (MM) | |||||||
| - | O | 기음 | 아르 자형 | 에이 | 비 | 시간 | 기원전 | - | 디 |
| 1 | 124.0 | 17.5 | 50.8 | 54.0 | 25.4 | 228.6 | 88.9 | 4 | 19.0 |
| 1 ¼ | 133.5 | 20.6 | 63.5 | 63.5 | 31.8 | 228.6 | 98.4 | 4 | 19.0 |
| 1 ½ | 155.5 | 22.2 | 73.0 | 69.8 | 38.1 | 228.6 | 114.3 | 4 | 22.5 |
| 2 | 165.0 | 25.4 | 92.1 | 82.5 | 50.8 | 228.6 | 127.0 | 8 | 19.0 |
| 2 ½ | 190.5 | 28.6 | 104.8 | 100.0 | 63.5 | 228.6 | 149.2 | 8 | 22.5 |
| 3 | 209.5 | 31.8 | 127.0 | 117.5 | 76.2 | 228.6 | 168.1 | 8 | 22.5 |
| 3 ½ | 228.5 | 34.9 | 139.7 | 133.4 | 88.9 | 228.6 | 184.2 | 8 | 25.5 |
| 4 | 254.0 | 34.9 | 157.2 | 146.0 | 101.6 | 228.6 | 200.0 | 8 | 25.5 |
| 5 | 279.5 | 38.1 | 185.7 | 177.8 | 127.0 | 228.6 | 234.9 | 8 | 25..5 |
| 6 | 317.5 | 41.3 | 215.9 | 206.4 | 152.4 | 228.6 | 269.9 | 12 | 25.5 |
| 8 | 381.0 | 47.6 | 269.9 | 260.3 | 203.2 | 228.6 | 330.2 | 12 | 28.5 |
| 10 | 444.5 | 54.0 | 323.9 | 320.7 | 254.0 | 228.6 | 387.3 | 16 | 31.8 |
| 12 | 520.5 | 57.2 | 381.0 | 374.6 | 304.8 | 228.6 | 450.8 | 16 | 35.1 |
| 14 | 584.0 | 60.3 | 412.8 | 425.4 | 355.6 | 228.6 | 514.3 | 20 | 35.1 |
| 16 | 647.5 | 63.5 | 469.9 | 482.6 | 406.4 | 228.6 | 571.5 | 20 | 38.1 |
| 18 | 711.0 | 66.7 | 533.4 | 533.4 | 457.2 | 228.6 | 628.6 | 24 | 38.1 |
| 20 | 774.5 | 69.9 | 584.2 | 587.3 | 508.0 | 228.6 | 685.8 | 24 | 41.2 |
| 24 | 914.5 | 76.2 | 692.2 | 701.6 | 609.6 | 228.6 | 812.8 | 24 | 47.8 |
클래스 600
| 명사 같은 파이프 크기 (안에) | 밖의 지름 (MM) | 두께 플랜지의 최소 (MM) | O.D. 의 높은 얼굴 (MM) | 바퀴통 지름 베벨에서 (MM) | 지름 보어의 (MM) | 길이 을 통해 바퀴통 (MM) | 교련 | ||
| 지름 볼트의 원 (MM) | 숫자 구멍의 (P기음) | 지름 구멍의 (MM) | |||||||
| - | O | C | 아르 자형 | 에이 | 비 | 시간 | 기원전 | - | 디 |
| 1 | 124.0 | 17.5 | 50.8 | 54.0 | 25.4 | 228.6 | 88.9 | 4 | 19.0 |
| 1 ¼ | 133.5 | 20.6 | 63.5 | 63.5 | 31.8 | 228.6 | 98.4 | 4 | 19.0 |
| 1 ½ | 155.5 | 22.2 | 73.0 | 69.8 | 38.1 | 228.6 | 114.3 | 4 | 22.5 |
| 2 | 165.0 | 25.4 | 92.1 | 82.5 | 50.8 | 228.6 | 127.0 | 8 | 19.0 |
| 2 ½ | 190.5 | 28.6 | 104.8 | 100.0 | 63.5 | 228.6 | 149.2 | 8 | 22.5 |
| 3 | 209.5 | 31.8 | 127.0 | 117.5 | 76.2 | 228.6 | 168.1 | 8 | 22.5 |
| 3 ½ | 228.5 | 34.9 | 139.7 | 133.4 | 88.9 | 228.6 | 184.2 | 8 | 25.5 |
| 4 | 273.0 | 38.1 | 157.2 | 152.4 | 101.6 | 228.6 | 215.9 | 8 | 25.5 |
| 5 | 330.0 | 44.5 | 185.7 | 190.5 | 127.0 | 228.6 | 266.7 | 8 | 28.5 |
| 6 | 355.5 | 47.6 | 215.9 | 222.2 | 152.4 | 228.6 | 292.1 | 12 | 28.5 |
| 8 | 419 | 55.6 | 269.9 | 273.0 | 203.2 | 228.6 | 349.3 | 12 | 31.8 |
| 10 | 508.0 | 63.5 | 323.9 | 342.9 | 254.0 | 228.6 | 431.8 | 16 | 35.1 |
| 12 | 559.0 | 66.7 | 381.0 | 400.0 | 304.8 | 228.6 | 489.0 | 20 | 35.1 |
| 14 | 603.5 | 69.9 | 412.8 | 431.8 | 355.6 | 228.6 | 527.1 | 20 | 38.1 |
| 16 | 686.0 | 76.2 | 469.9 | 495.3 | 406.4 | 228.6 | 603.3 | 20 | 412 |
| 18 | 743.0 | 82.6 | 533.4 | 546.1 | 457.2 | 228.6 | 654.1 | 20 | 44.5 |
| 20 | 813.0 | 88.9 | 584.2 | 609.6 | 508.0 | 228.6 | 723.9 | 24 | 44.5 |
| 24 | 940.0 | 101.6 | 692.2 | 717.5 | 609.6 | 228.6 | 838.2 | 24 | 50.8 |
클래스 900
| 명사 같은 파이프 크기 (안에) | 밖의 지름 (MM) | 두께 플랜지의 최소 (MM) | O.D. 의 높은 얼굴 (MM) | 바퀴통 지름 베벨에서 (MM) | 지름 보어의 (MM) | 길이 을 통해 바퀴통 (MM) | 교련 | ||
| 지름 볼트의 원 (MM) | 숫자 구멍의 (PC) | 지름 구멍의 (MM) | |||||||
| - | O | C | R | 에이 | 비 | 시간 | 기원전 | - | 디 |
| 1 | 149.5 | 28.6 | 50.8 | 52.4 | 25.4 | 228.6 | 101.6 | 4 | 25.5 |
| 1 ¼ | 159.0 | 28.6 | 63.5 | 63.5 | 31.8 | 228.6 | 111.1 | 4 | 25.5 |
| 1 ½ | 178.0 | 31.8 | 73.0 | 69.9 | 38.1 | 228.6 | 123.8 | 4 | 28.5 |
| 2 | 216.0 | 38.1 | 92.1 | 104.8 | 50.8 | 228.6 | 165.1 | 8 | 25.5 |
| 2 ½ | 244.5 | 41.3 | 104.8 | 123.8 | 63.5 | 228.6 | 190.5 | 8 | 28.5 |
| 3 | 241.5 | 38.1 | 127.0 | 127.0 | 76.2 | 228.6 | 190.5 | 8 | 25.5 |
| 4 | 292.0 | 44.5 | 157.2 | 158.7 | 101.6 | 228.6 | 235.0 | 8 | 31.8 |
| 5 | 349.5 | 50.8 | 185.7 | 190.5 | 127.0 | 228.6 | 279.4 | 8 | 35.1 |
| 6 | 381.0 | 55.6 | 215.9 | 235.0 | 152.4 | 228.6 | 317.5 | 12 | 31.8 |
| 8 | 470.0 | 63.5 | 269.9 | 298.5 | 203.2 | 228.6 | 393.7 | 12 | 38.1 |
| 10 | 546.0 | 69.9 | 323.9 | 368.3 | 254.0 | 228.6 | 469.9 | 16 | 38.1 |
| 12 | 609.5 | 79.4 | 381.0 | 419.1 | 304.8 | 228.6 | 533.5 | 20 | 38.1 |
| 14 | 641.5 | 85.7 | 412.8 | 450.9 | 355.6 | 228.6 | 558.8 | 20 | 41.0 |
| 16 | 705.0 | 88.9 | 469.9 | 508.0 | 406.4 | 228.6 | 616.0 | 20 | 44.5 |
| 18 | 787.5 | 101.6 | 533.4 | 565.2 | 457.2 | 228.6 | 685.8 | 20 | 50.8 |
| 20 | 857.5 | 108.0 | 584.2 | 622.3 | 508.0 | 228.6 | 749.3 | 20 | 54.0 |
| 24 | 1014.5 | 139.7 | 692.2 | 749.3 | 609.6 | 228.6 | 901.7 | 20 | 66.5 |
클래스 1500
| 명사 같은 파이프 크기 (안에) | 밖의 지름 (MM) | 두께 플랜지의 최소 (MM) | O.D. 의 높은 얼굴 (MM) | 바퀴통 지름 베벨에서 (MM) | 지름 보어의 (MM) | 길이 을 통해 바퀴통 (MM) | 교련 | ||
| 지름 볼트의 원 (MM) | 숫자 구멍의 (PC) | 지름 구멍의 (MM) | |||||||
| - | O | C | R | 에이 | B | 시간 | 기원전 | - | 디 |
| 1 | 149.5 | 28.6 | 50.8 | 52.4 | 25.4 | 228.6 | 101.6 | 4 | 25.5 |
| 1 ¼ | 159.0 | 28.6 | 63.5 | 63.5 | 31.8 | 228.6 | 111.1 | 4 | 25.5 |
| 1 ½ | 178.0 | 31.8 | 73.0 | 69.9 | 38.1 | 228.6 | 123.8 | 4 | 28.5 |
| 2 | 216.0 | 38.1 | 92.1 | 104.8 | 50.8 | 228.6 | 165.1 | 8 | 25.5 |
| 2 ½ | 244.5 | 41.3 | 104.8 | 123.8 | 63.5 | 228.6 | 190.5 | 8 | 28.5 |
| 3 | 267.0 | 47.6 | 127.0 | 133.4 | 762 | 228.6 | 203.2 | 8 | 31.8 |
| 4 | 311.0 | 54.0 | 157.2 | 161.9 | 101.6 | 228.6 | 241.3 | 8 | 35.1 |
| 5 | 374.5 | 73.0 | 185.7 | 196.9 | 127.0 | 228.6 | 292.1 | 8 | 41.0 |
| 6 | 393.5 | 82.6 | 215.9 | 228.6 | 152.4 | 228.6 | 317.5 | 12 | 38.1 |
| 8 | 483.0 | 92.1 | 269.9 | 292.1 | 203.2 | 228.6 | 393.7 | 12 | 44.5 |
| 10 | 584.0 | 108.0 | 323.9 | 368.3 | 254.0 | 406.4 | 482.6 | 12 | 50.8 |
| 12 | 673.0 | 123.8 | 381.0 | 450.9 | 304.8 | 406.4 | 571.5 | 16 | 54.0 |
| 14 | 749.5 | 133.4 | 412.8 | 495.3 | 355.6 | - | 635.0 | 16 | 60.5 |
| 16 | 825.5 | 146.1 | 469.9 | 552.6 | 406.4 | - | 704.9 | 16 | 66.5 |
| 18 | 914.5 | 161.9 | 533.4 | 596.9 | 457.2 | - | 774.7 | 16 | 73.0 |
| 20 | 984.0 | 177.8 | 584.2 | 641.4 | 508.0 | - | 831.9 | 16 | 79.5 |
| 24 | 1168.5 | 203.2 | 692.2 | 762.0 | 609.6 | - | 9910.6 | 16 | 920 |
클래스 2500
| 명사 같은 파이프 크기 (안에) | 밖의 지름 (MM) | 두께 플랜지의 최소 (MM) | O.D. 의 높은 얼굴 (MM) | 바퀴통 지름 베벨에서 (MM) | 지름 보어의 (MM) | 길이 을 통해 바퀴통 (MM) | 교련 | ||
| 지름 볼트의 원 (MM) | 숫자 구멍의 (PC) | 지름 구멍의 (MM) | |||||||
| - | O | C | R | A | B | H | 기원전 | - | 디 |
| 1 | 159.0 | 34.9 | 50.8 | 57.2 | 25.4 | 228.6 | 108.0 | 4 | 25.5 |
| 1 ¼ | 184.0 | 38.1 | 63.5 | 73.0 | 31.8 | 228.6 | 130.2 | 4 | 28.5 |
| 1 ½ | 203.0 | 44.5 | 73.0 | 79.4 | 38.1 | 228.6 | 146.1 | 4 | 31.8 |
| 2 | 235.0 | 50.8 | 92.1 | 95.3 | 50.8 | 228.6 | 171.5 | 8 | 28.5 |
| 2 ½ | 267.0 | 57.2 | 104.8 | 114.3 | 63.5 | 228.6 | 196.9 | 8 | 31.8 |
| 3 | 305.0 | 66.7 | 127.0 | 133.4 | 76.2 | 228.6 | 228.6 | 8 | 35.0 |
| 4 | 355.5 | 76.2 | 157.2 | 165.1 | 101.6 | 228.6 | 273.1 | 8 | 41.0 |
| 5 | 419.0 | 92.1 | 185.7 | 203.2 | 127.0 | 228.6 | 323.9 | 8 | 48.0 |
| 6 | 483.0 | 108.0 | 215.9 | 235.0 | 152.4 | 228.6 | 368.3 | 8 | 54.0 |
| 8 | 552.5 | 127.0 | 269.9 | 304.8 | 203.2 | 228.6 | 438.2 | 12 | 54.0 |
| 10 | 673.0 | 165.1 | 323.9 | 374.7 | 254.0 | 406.4 | 539.8 | 12 | 66.5 |
| 12 | 762.0 | 184.2 | 381.0 | 441.3 | 304.8 | 406.4 | 619.1 | 12 | 73.0 |
2007 년에 설립되어 2022 년 130,000 평방 미터, 30 개 이상의 생산 라인, 300 명의 근로자, 20 명의 R & D 인, 30 명의 검사인 및 50,000 톤의 연간 출력 면적을 포함합니다.
ISO9001 : 2008 품질 관리 시스템, PED 97/23/EU 압력 장비 지침 지침 인증, 중국 특수 장비 제조 라이센스 (압력 튜브) TS 인증, ASME 인증, 지방 엔터프라이즈 표준화 관리 시스템, ISO14000 : 2004 환경 관리 시스템, 청정 기업 생산 (Green Enterprise) 및 시리즈의 인증 (CC), ABCS) 배송 (LR), 도이치 베리타스 (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) 및 KR (Korean Register of Shipping) 공장 인증.
주요 제품에는 석유, 화학 산업, 원자력 산업, 제련, 조선, 제약, 식품, 수자원 보존, 전력, 새로운 에너지, 기계 장비 및 기타 필드에서 널리 사용되는 스테인레스 스틸 파이프, 파이프 피팅, 플랜지, 밸브 등이 있습니다. 이 회사는 "생존을위한 품질, 개발에 대한 명성"이라는 회사 교리를 준수하고 모든 고객에게 상생 상황을 창출하는 데 진심으로 서비스를 제공합니다.
세 명의 엔지니어에게 1.4301 재료에 대해 설명해달라고 요청하면 아마도 독일 재료 번호, 유럽 강철 이름 또는 간단히 "304"라는 세 가지 다른 대답을 듣게 될 것입니다. 그들은 모두 주방 장비, 화학 공장, 보일러실 및 해양 플랫폼에 모두 사용되는 동일한 오스테나이트 크롬-니켈 스테인리스강을 가리키고 있습니다. Xinhang Special...
더보기그려진 대로의 304 튜빙과 어닐링된 튜빙의 길이를 구부리면 그 차이가 몇 초 안에 나타납니다. 하나는 다이 주위로 부드럽게 형성되고, 다른 하나는 설정한 것보다 더 넓게 튀어 나와 플레어에서 분리될 수 있습니다. 어닐링은 이러한 간격을 담당하는 열처리 단계입니다. 이는 냉간 가공으로 인해 손실된 연성을 회복하고, 부식을 일으키는 크롬 탄화물을 ...
더보기한 화학 공장의 한 유지보수 엔지니어는 자신의 316L 배관이 시운전 후 18개월 이내에 구멍이 뚫리기 시작한 이유를 물었습니다. 그 흐름은 따뜻한 염화물을 함유한 산이었고, 한계 등급 선택을 처벌하는 환경이었습니다. 그에게 필요한 답은 다른 브랜드의 파이프가 아니라 다른 등급이었습니다. 317L 스테인리스강(UNS S31703)은 바로 이러한 ...
더보기우리는 당신의 이메일 주소와 당신을 공유하지 않을 것입니다
우리는 언제든지 선택할 수 있다고 약속합니다.
스테인리스 생산 전문
Steel Pipe
188 No.188 Binkang Road, Xixing Street, Binjiang District, Hangzhou City, Zhejiang Province, China
+86 18969027607
sales@xhxmat.com
Copyright © Xinhang Special Material Co., Ltd. Hangzhou Branch Rights Reserved.
