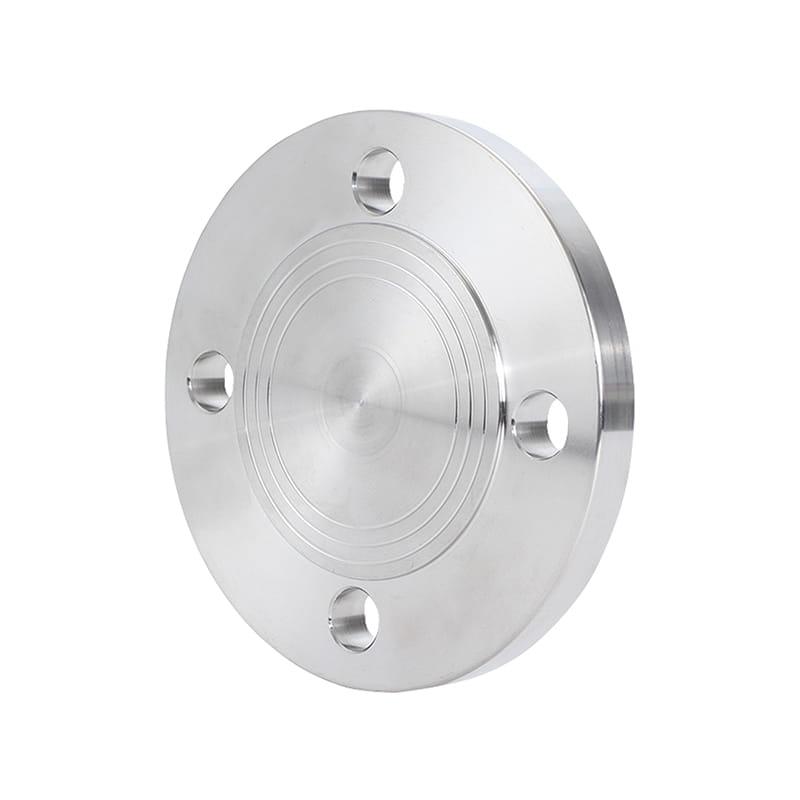

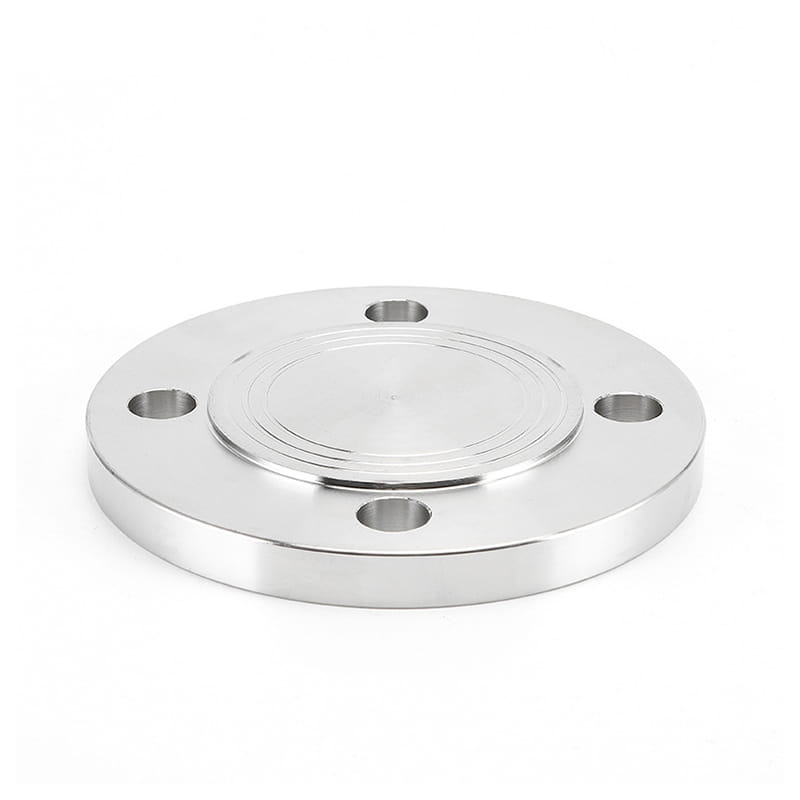

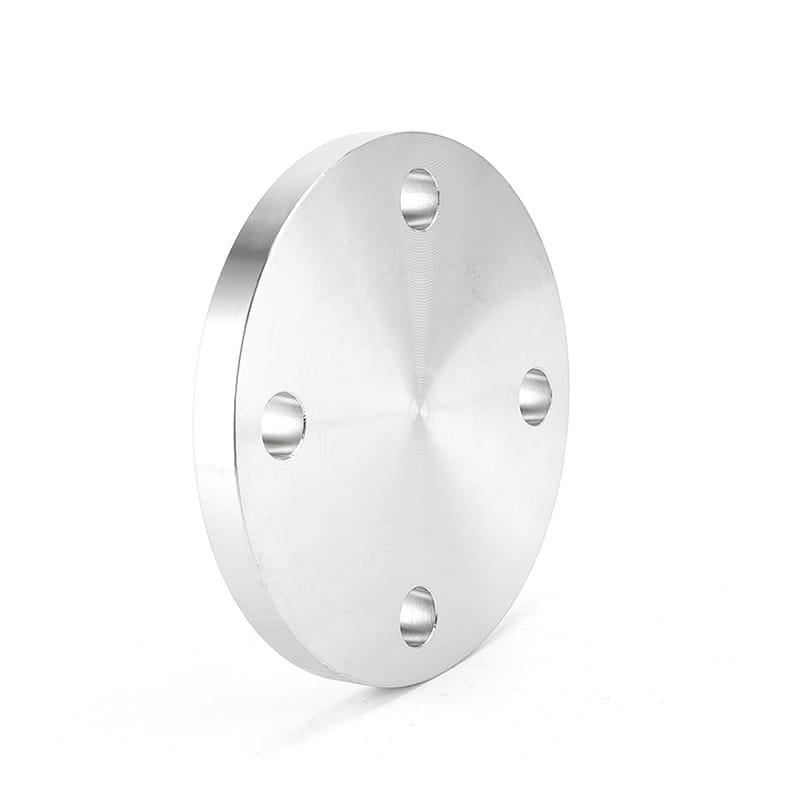

파이프 분리에 사용되는 스테인리스 강 파이프 블라인드 플랜지 피팅

블라인드 플랜지는 구멍이없는 단단한 강판입니다. 배관 시스템의 끝을 종료하는 데 사용됩니다. 파이프, 밸브 또는 압력 용기를 분리하는 데 사용될 수 있습니다. 볼트로 고정되어 있으므로 블라인드 플랜지는 용기 또는 파이프의 내부에 쉽게 접근 할 수 있습니다. 블라인드 플랜지는 배관 라인의 확장이 필요한 경우 또는 배관 검사가 필요한 경우 엉덩이 용접 캡을 교체 할 수 있습니다.

많은 블라인드 플랜지에는 다른 플랜지와 달리 가공이 거의 필요하지 않으며 구멍이 없기 때문에 무겁습니다. 이 유형의 플랜지는 구멍이 없으면 단단하며 평평한 얼굴 (FF) 또는 솟아 오른 얼굴 (RF)을 가질 수 있습니다.

블라인드 플랜지는 일반적으로 석유 화학, 파이프 엔지니어링, 공공 서비스 및 물 공사에서 사용됩니다.

이전 ：PN10 표준 제기 얼굴 (RF) 금속 SORF 구멍이있는 블라인드 플랜지 캡
다음:No next article

소개

기준	ANSI ： ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 2 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS ： BS4504 、 BS4504 、 BS1560 、 BS10
재료	스테인리스 스틸, 탄소강, 합금 강철, Cupro 니켈 (90/10, 70/30, 66/30/2/2), Hastelloy (C-4, C-22, C276, B-2), 니켈 (200/201), Monel (400 & K500), Inconel (600, 601, 625 & 825), incolloy (800, 800,) 강철, SS 904L, 티타늄 (1 및 2) 등
표면	방지 오일, 검은 색 페인트, 노란색 페인트, 아연 도금, 핫 다프 아연 도금, 전기 galvanizing, 에폭시 코팅
유형	단조, 주조, CNC 절단
크기	1/2 "~ 60", DN15 ~ DN1500
배달 시간	선불을받은 후 5-30 일 이내에
포장	합판 팔레트, 나무 팔레트, 목재 케이스 등
애플리케이션	블라인드 플랜지는 일반적으로 석유 화학, 파이프 엔지니어링, 공공 서비스 및 물 공사에서 사용됩니다.

블라인드 플랜지 -PN6

디N	디	케이	엘	구멍이 없습니다	볼트	이자형	디	기음
10	75	50	11	4	M10	2	35	12
15	80	55	11	4	M10	2	40	12
20	90	65	11	4	M10	2	50	14
25	100	75	11	4	M10	2	60	14
32	120	90	14	4	M12	2	70	14
40	130	100	14	4	M12	3	80	14
50	140	110	14	4	M12	3	90	14
65	160	130	14	4	M12	3	110	14
80	190	150	18	4	M16	3	128	16
100	210	170	18	4	M16	3	148	16
125	240	200	18	8	M16	3	178	18
150	265	225	18	8	M16	3	202	18
200	320	280	18	8	M16	3	258	20
250	375	335	18	12	M16	3	312	22
300	440	395	22	12	M20	4	365	22
350	490	445	22	12	M20	4	415	22
400	540	495	22	16	M20	4	465	22
450	595	550	22	16	M20	4	520	24
500	645	600	22	20	M20	4	570	24
600	755	705	26	20	M24	5	670	30
700	860	810	26	24	M24	5	775	40
800	975	920	30	24	M27	5	880	44
900	1075	1020	30	24	M27	5	980	48
1000	1175	1120	30	28	M227	5	1080	52
1200	1405	1340	33	32	M30	5	1295	60
1400	1630	1560	36	36	M33	5	1510	68
1600	1830	1760	36	40	M33	5	1710	76
1800	2045	1970	39	44	M36	5	1920	84
2000	2265	2180	42	48	M39	5	2125	92

블라인드 플랜지 -PN10

DN	D	케이	엘	구멍이 없습니다	볼트	이자형	디	기음
10	90	60	14	4	M12	2	40	16
15	95	65	14	4	M12	2	45	16
20	105	75	14	4	M12	2	58	18
25	115	85	14	4	M12	2	68	18
32	140	100	18	4	M16	2	78	18
40	150	110	18	4	M16	3	88	18
50	165	125	18	4	M16	3	102	18
65	185	145	18	8	M16	3	122	18
80	200	160	18	8	M16	3	138	20
100	220	180	18	8	M16	3	158	20
125	250	210	18	8	M16	3	188	22
150	285	240	22	8	M20	3	212	22
200	340	295	22	8	M20	3	268	24
250	395	350	22	12	M20	3	320	26
300	445	400	22	12	M20	4	370	26
350	505	460	22	16	M20	4	430	26
400	565	515	26	16	M24	4	482	26
450	615	565	26	20	M24	4	532	28
500	670	620	26	20	M24	4	585	28
600	780	725	30	20	M27	5	685	34
700	895	840	30	24	M27	5	800	38
800	1015	950	33	24	M30	5	905	42
900	1115	1050	33	28	M30	5	1005	46
1000	1230	1160	36	28	M33	5	1110	52
1200	1455	1380	39	32	M36	5	1330	60
