PN10 표준 제기 얼굴 (RF) 금속 SORF 구멍이있는 블라인드 플랜지 캡

PN10 표준 제기 얼굴 (RF) 금속 SORF 구멍이있는 블라인드 플랜지 캡

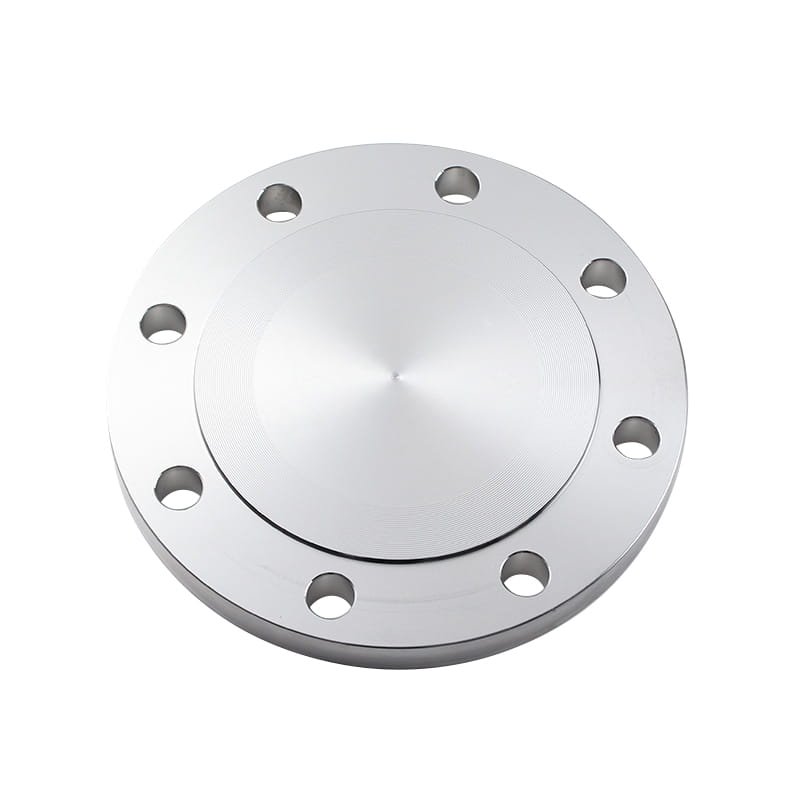

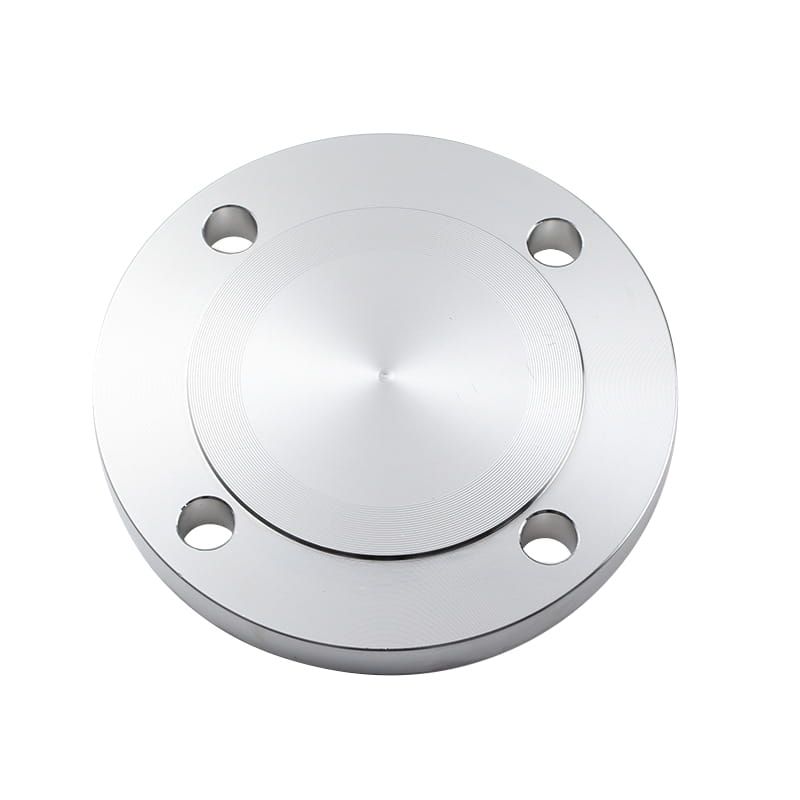

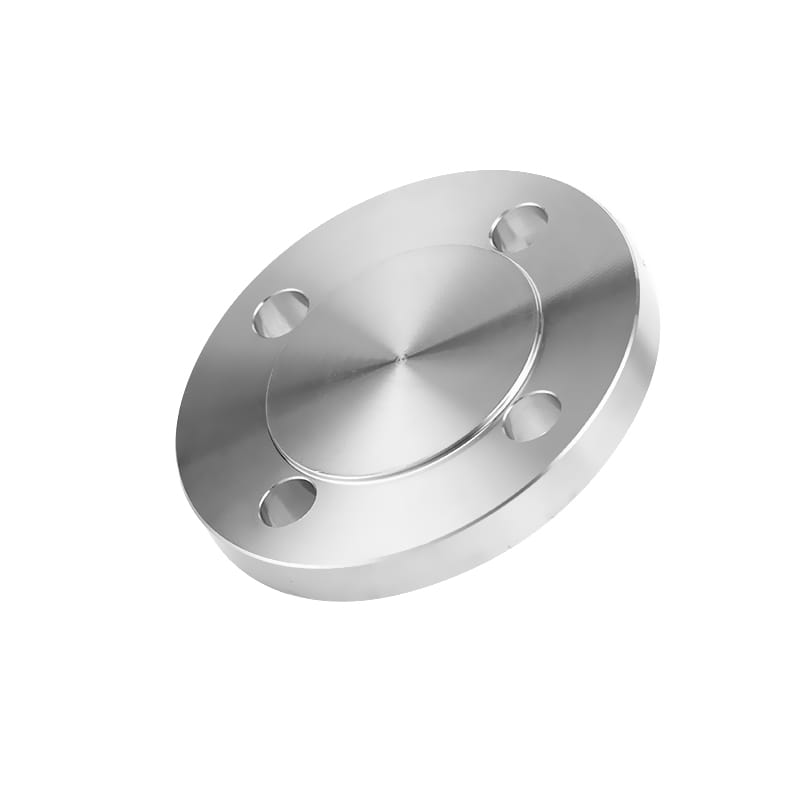

블라인드 플랜지는 파이프 라인 시스템에서 중요한 역할을합니다. 구멍이없는 고체 판이 특징이며 파이프 또는 용기의 끝을 효과적으로 밀봉합니다. 파이프 라인 유지 보수, 테스트 및 격리의 중요한 부분입니다.

탄소강, 스테인레스 스틸 및 합금강과 같은 다양한 재료로 설계된 다양한 작동 조건 및 압력 수준에서 내구성과 탄력성을 제공합니다. 일반적인 유형으로는 얼굴 (RF) 및 평평한면 초 (FF)가 포함되며, 전자는 누출 위험을 최소화하기위한 안전한 씰을 보장합니다.

석유 및 가스, 석유 화학 및 화학적 처리와 같은 산업에서 널리 사용되는 블라인드 플랜지는 파이프 라인 종료 지점의 일시적 또는 영구 폐쇄가 필요한 응용 분야에 다양성을 제공합니다. 다양한 파이프 크기와의 표준화 된 치수와 호환성은 검사, 청소 또는 수정 활동 중에 시스템 무결성 및 안전을 보장하기위한 효율적인 솔루션입니다.

이전 ：No previous article
다음:파이프 분리에 사용되는 스테인리스 강 파이프 블라인드 플랜지 피팅

소개

기준	ANSI/ASME B16.5, DIN, JIS, BS, GB
재료	스테인레스 스틸 (일반적으로 ASTM A182 F304, F316, F321, F347)
표면	방지 오일, 페인팅 (검은 색, 노란색), 아연 도금, 파워 코팅
유형	단조, 기계적 절단
크기	1/8 "NB -48"NB
배달 시간	선불을받은 후 5-30 일 이내에
포장	고객 요구 사항에 따라 맞춤형 목재 상자
애플리케이션	스테인리스 스틸 블라인드 플랜지는 석유 및 가스, 화학, 석유 화학 및 발전과 같은 산업의 다양한 응용 시나리오에서 일반적으로 사용됩니다.

블라인드 플랜지 -PN6

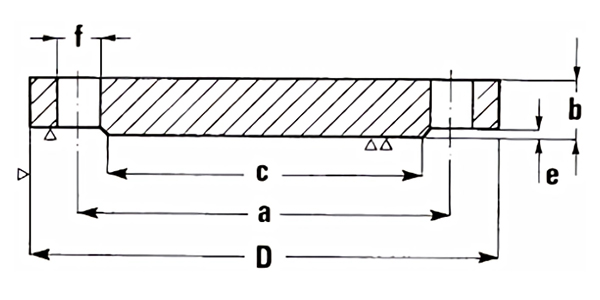

디N	디	에이	기음	비	이자형	에프	볼트	구멍이 없습니다
10	75	50	35	12	2	11	M10	4
15	80	55	40	12	2	11	M10	4
20	90	65	50	14	2	11	M10	4
25	100	75	60	14	2	11	M10	4
32	120	90	70	14	2	14	M12	4
40	130	100	80	14	3	14	M12	4
50	140	110	90	14	3	14	M12	4
65	160	130	110	14	3	14	M12	4
80	190	150	128	16	3	18	M16	4
100	210	170	148	16	3	18	M16	4
125	240	200	178	18	3	18	M16	8
150	265	225	202	18	3	18	M16	8
200	320	280	258	20	3	18	M16	8
250	375	335	312	22	3	18	M16	12
300	440	395	365	22	4	22	M20	12
350	490	445	415	22	4	22	M20	12
400	540	490	465	22	4	22	M20	16
450	595	550	520	24	4	22	M20	16
500	645	600	570	24	4	22	M20	20
600	755	705	670	30	5	26	M24	20
700	860	810	775	40	5	26	M24	24
800	975	920	880	44	5	30	M27	24
900	1075	1020	980	48	5	30	M27	24
1000	1175	1120	1080	52	5	30	M27	28
1200	1405	1340	1295	60	5	33	M30	32
1400	1630	1560	1510	68	5	36	M33	36
1600	1830	1760	1710	76	5	36	M33	40
1800	2045	1970	1920	84	5	39	M36	44
2000	2265	2180	2125	92	5	42	M39	48

블라인드 플랜지 -PN10

DN	D	에이	기음	비	이자형	에프	볼트	구멍이 없습니다
10	90	60	40	16	2	14	M12	4
15	95	65	45	16	2	14	M12	4
20	105	75	58	18	2	14	M12	4
25	115	85	68	18	2	14	M12	4
32	140	100	78	18	2	18	M16	4
40	150	110	88	18	3	18	M16	4
50	165	125	102	18	3	18	M16	4
65	185	145	122	18	3	18	M16	8
80	200	160	138	20	3	18	M16	8
100	220	180	158	20	3	18	M16	8
125	250	210	188	22	3	18	M16	8
150	285	240	212	22	3	22	M20	8
200	340	295	268	24	3	22	M20	8
250	395	350	320	26	3	22	M20	12
300	445	400	370	26	4	22	M20	12
350	505	460	430	26	4	22	M20	16
400	565	515	482	26	4	26	M24	16
450	615	565	532	26	4	26	M24	20
500	670	620	585	28	4	26	M24	20
600	780	725	685	34	5	30	M27	20
700	895	840	800	38	5	30	M27	24
800	1015	950	905	42	5	33	M30	24
900	1115	1050	1005	46	5	33	M30	28
1000	1230	1160	1110	52	5	36	M33	28
1200	1455	1380	1330	60	5	39	M36	32
1400	1675	1590	1535		5	42	M39	36
1600	1915	1820	1760		5	48	M45	40
1800	2115	2020	1960		5	48	M45	44
2000	2325	2230	2170		5	48	M45	48
