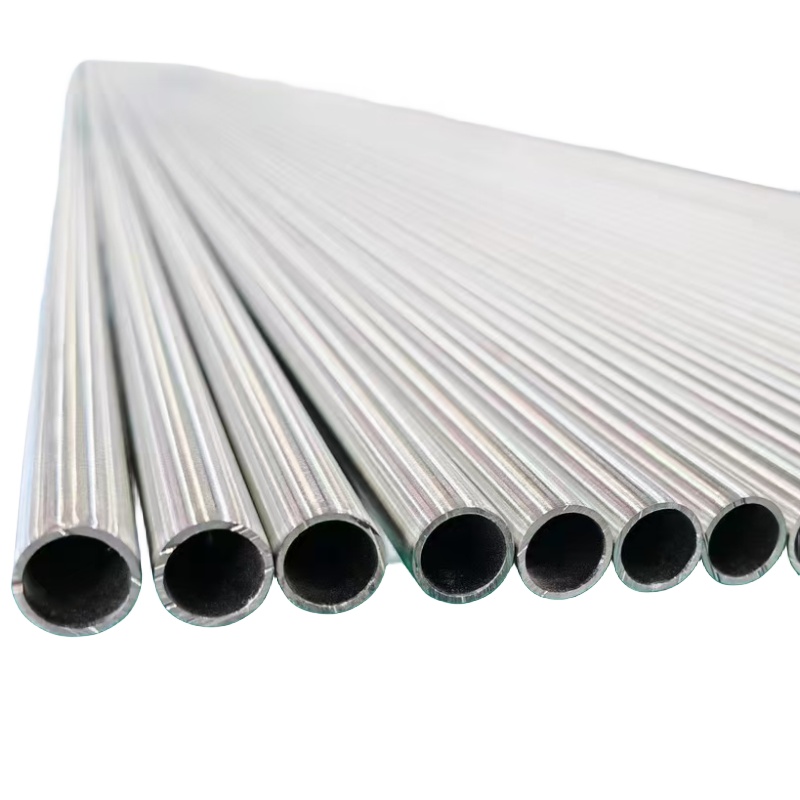

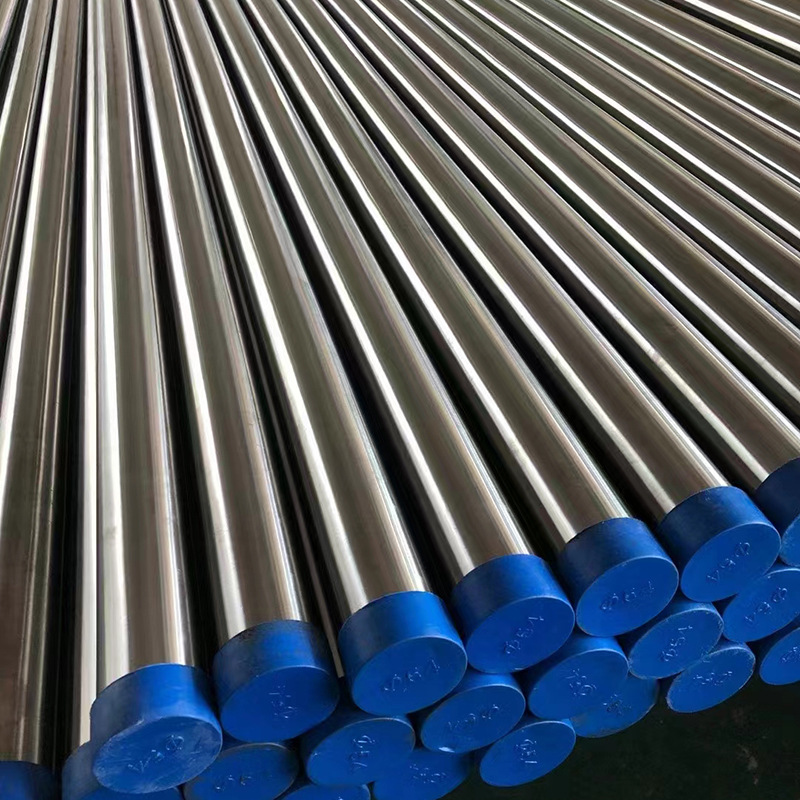

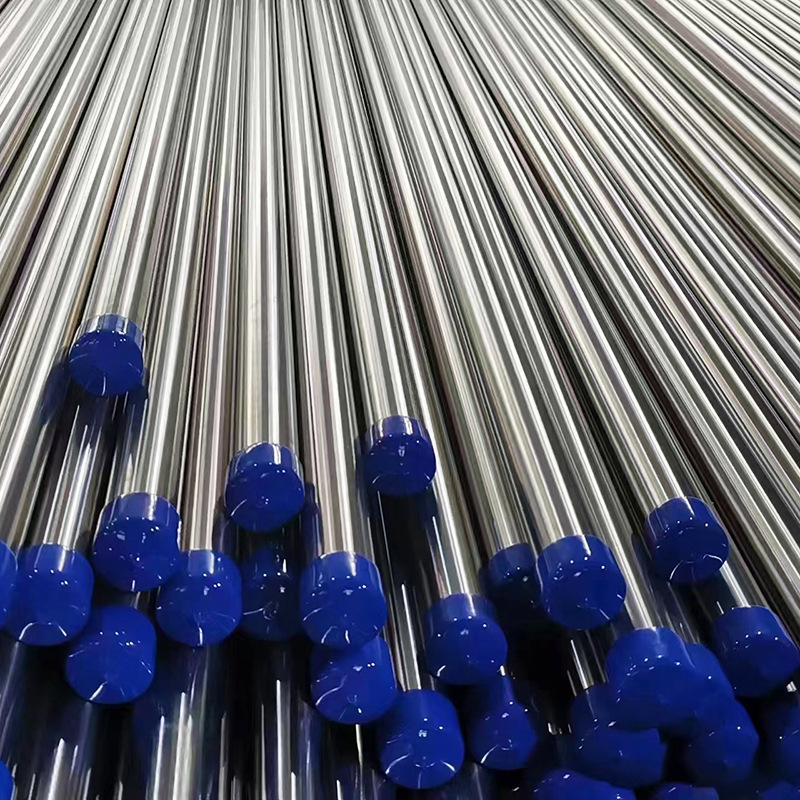

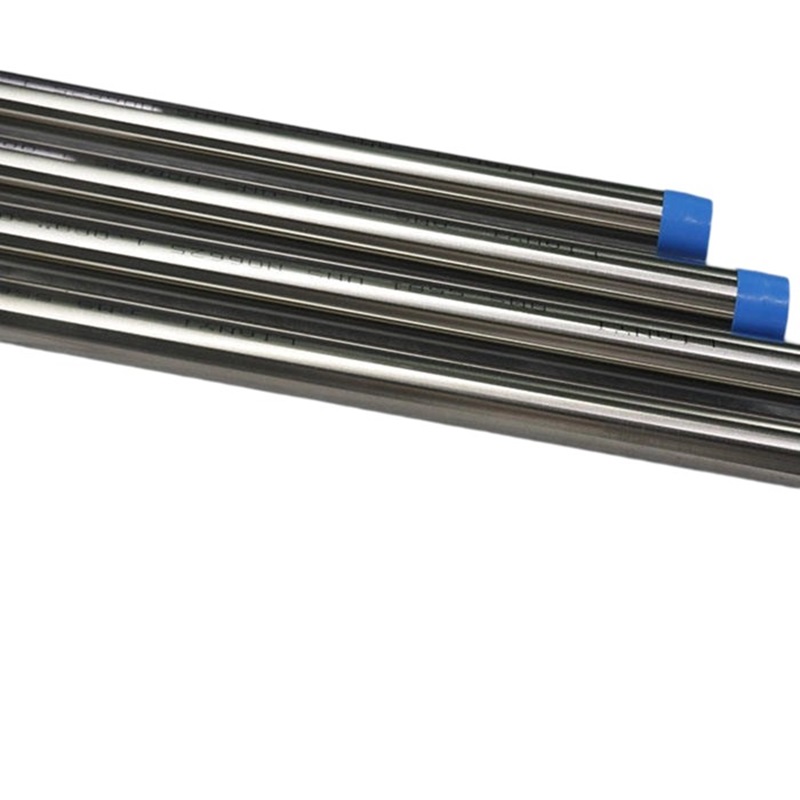

측정 및 제어 흐름 장치를위한 콜드 프로세스 스테인리스 스틸 원활한 기기 파이프

측정 및 제어 흐름 장치를위한 콜드 프로세스 스테인리스 스틸 원활한 기기 파이프

계측 튜브는 기기를 메인 배관, 기타 기기 및 장치 또는 측정 장비에 연결하는 데 사용되는 튜브 또는 튜브를 말합니다.

스테인레스 스틸 계측 튜브는 측정 원리를 기반으로 한 측정 및 제어 장치이며 산업 및 시민 분야에서 널리 사용됩니다. 작동 원리는 유체가 파이프 라인을 통과 할 때 발생하는 압력 차이를 통한 흐름을 측정하고 제어하는 것입니다. 파이프 라인에 측정 장치를 설정하고 장치의 유체의 압력 차이를 측정 한 다음 표준 흐름 계산 공식을 사용하여 유량을 얻습니다.

스테인레스 스틸 계측기 튜브는 신뢰할 수있는 부식성 및 내열성을 가져야하므로, 오스테 나이트 스테인리스 강은 압력 튜브 재료로 보편적으로 선택됩니다.

1. 일반적으로 사용되는 재료 :

aisi & en/din/iso

ASTM /AISI : 316 /316L, 304 /304L, 321 /321H, 316TI, 347 /347H;

EN/DIN : 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.

이중 스테인리스 스틸

ASTM / AISI : S31803, S32750, S32760, 2205, 904 / 904L.

EN/DIN : 1.4462, 1.4410, 1.4539.

기기 튜브의 인기있는 스테인레스 스틸 등급은 304 / 304L 및 316 / 316L입니다.

2. 표면 마감 :

진공 청소기 밝은 어닐링 또는 보호 적 밝은 어닐링. 표면 마감 : 기계식 연마 320 그릿 또는 400 그릿.

3. 치수 공차 :

O.D : ± 0.0.5 mm; W.T : ± 10%; 또는 구매자의 요청에 따라.

계측기 파이프 라인의 분류 및 응용 시나리오

1. 가스 파이프 라인

가스 파이프 라인은 가스 매체를 전송하는 데 사용되는 파이프 라인이며 일반적으로 가스 흐름 미터, 압력 송신기 및 기타 계기 장비에 사용됩니다. 가스 파이프 라인은 작은 직경과 빠른 유속을 특징으로하며 파이프 라인에서 가스의 흐름 및 압력을 정확하게 측정해야합니다. 가스 파이프 라인은 석유 화학, 화학 및 산소 생산과 같은 산업 분야에서 널리 사용됩니다.

2. 액체 파이프 라인

액체 파이프는 액체 매체를 전송하는 데 사용되는 파이프이며 일반적으로 사용되는 기기 파이프 유형 중 하나입니다. 액체 파이프 라인은 큰 직경과 느린 유량으로 특징 지어집니다. 파이프 라인 내 액체의 안정적인 흐름 및 압력 측정은 안정적이고 안정적인 시스템 작동을 보장하기 위해 필요합니다. 액체 파이프 라인은 수력 발전 및 하수 처리와 같은 분야에서 널리 사용됩니다.

3. 증기 파이프 라인

증기 파이프는 증기 매체를 운송하는 데 사용되며, 주요 목적은 발전소, 섬유 공장 등과 같은 산업 분야에서 열을 운반하는 것입니다. 스팀 파이프 라인은 설계 압력과 온도가 높습니다. 시스템의 정상적인 작동을 보장하기 위해 파이프 라인의 유량, 압력, 온도 및 기타 증기 매개 변수를 정확하게 측정해야합니다.

4. 진공 파이프 라인

진공 파이프 라인은 높은 진공 환경에서 가스 매체를 전송하는 데 사용되는 파이프 라인입니다. 그들은 주로 반도체 및 태양 광 발전과 같은 첨단 기술 분야에서 사용됩니다. 진공 파이프 라인의 특징은 파이프 라인 내부의 압력이 매우 낮아서 엄격한 설계 및 제조 요구 사항이 필요하며 동시에 파이프 라인의 가스의 흐름과 압력을 정확하게 측정해야한다는 것입니다.

이전 ：No previous article
다음:제어 흐름을위한 ASTM 고정밀 연마 스테인레스 스틸 계측기 튜브

소개

목	스테인레스 스틸 계측기/파이프
기준	ASTM, JIS, AISI, GB, DIN, EN
재료	201,202,301,304,304L, 304N, XM21,304LN, 309S, 310S, 316,316TI, 316L, 316n, 316ln, 317,317L, 321,329 등.
표면	2B/No.1/No.3/No.4/바/8K/HL
모양	둥근, 정사각형, 직사각형, 타원
유형	콜드 롤
시험	UT, ET, HT, RT, ECT 등 표준에 따라 또는 고객의 요청에 따라
크기	길이	0.5-30 미터/사용자 정의
	외경	OD : 3.18mm ~ 810mm wt : 0.2mm ~ 40mm
배달 시간	선불을받은 후 5-30 일 이내에
패키지	고객 요구 사항에 따라

생산 과정

표면 스테인레스 스틸의 분류

표면	특징	제조 방법	용법
No.1	은빛 흰색, 둔한	핫 롤은 지정된 두께로 롤링되었습니다	반짝이는 표면을 가질 필요는 없습니다
No.2d	은빛 흰색	차가운 롤링 후, 열처리 및 산 세기가 수행됩니다.	일반적인 재료, 깊은 그리기 나무
No.2b	Luster는 No.2D보다 강합니다	No.2D 처리 후, 최종 가벼운 콜드 롤링이 연마 롤에서 수행됩니다.	일반적인 자료
BA	Sixpence만큼 밝습니다	비 표준이지만 일반적으로 밝은 어닐링 된 표면이 높은 표면 반사율로 마무리됩니다.	건축 자재, 주방기구
No.4	갈기	150 ~ 180# 연마 벨트로 연삭하여 얻은 세련된 표면	건축 자재, 주방기구
240 번	미세한 갈기	240# Strop 연마 벨트로 갈아냅니다	주방기구
No.320	아주 미세한 연삭	320# Strop 연마 벨트로 갈아냅니다	주방기구
No.400	광택은 Ba에 가깝습니다	400# 폴리싱 휠로 갈기	일반적인 재료, 건축 자재, 주방기구
HL	헤어 라인 그라인딩	곡물 연삭에 사용될 때 많은 수의 whetstone 곡물이 있습니다 (150 ~ 240#).	건물, 건축 자재
No.8	거울	거울에는 연마 휠이 있습니다	반사판, 장식
