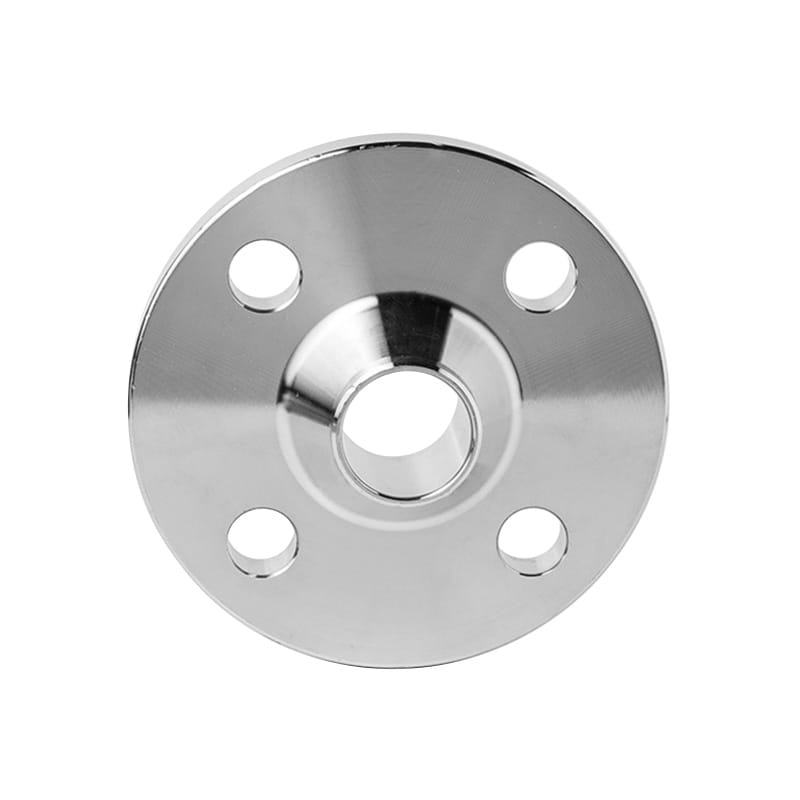

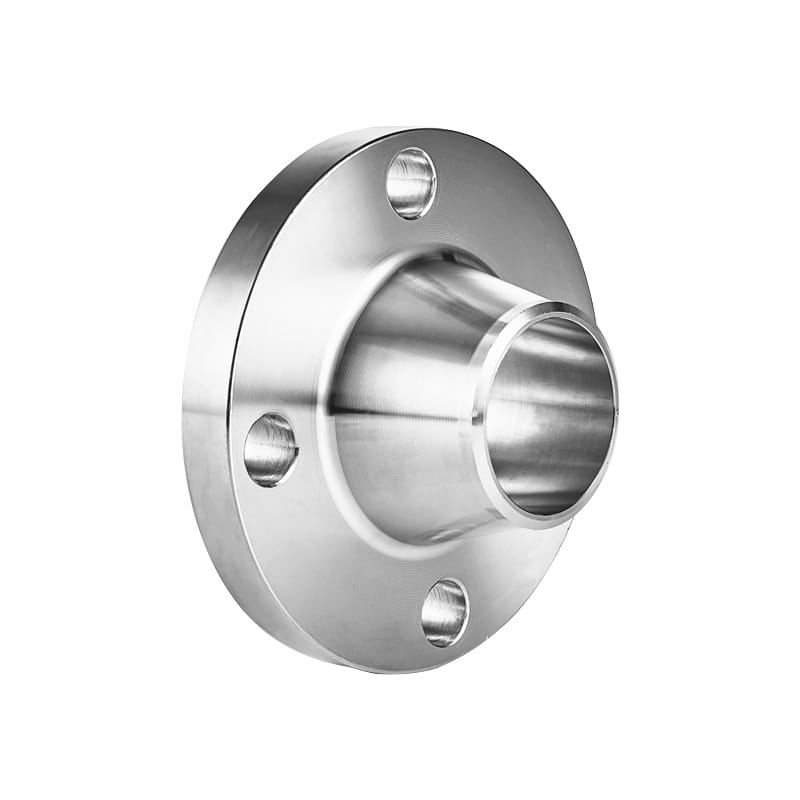

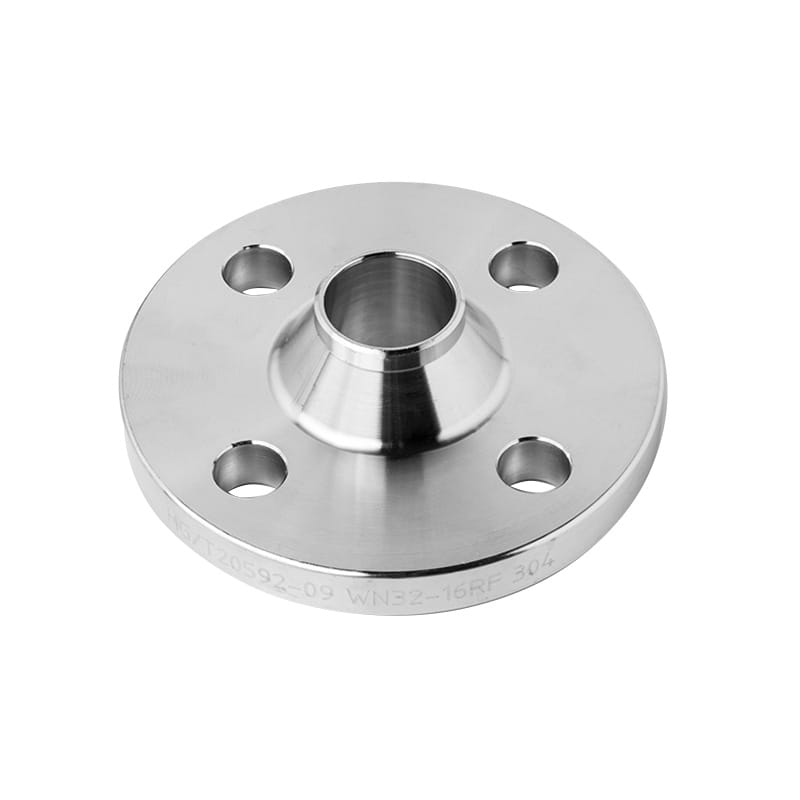

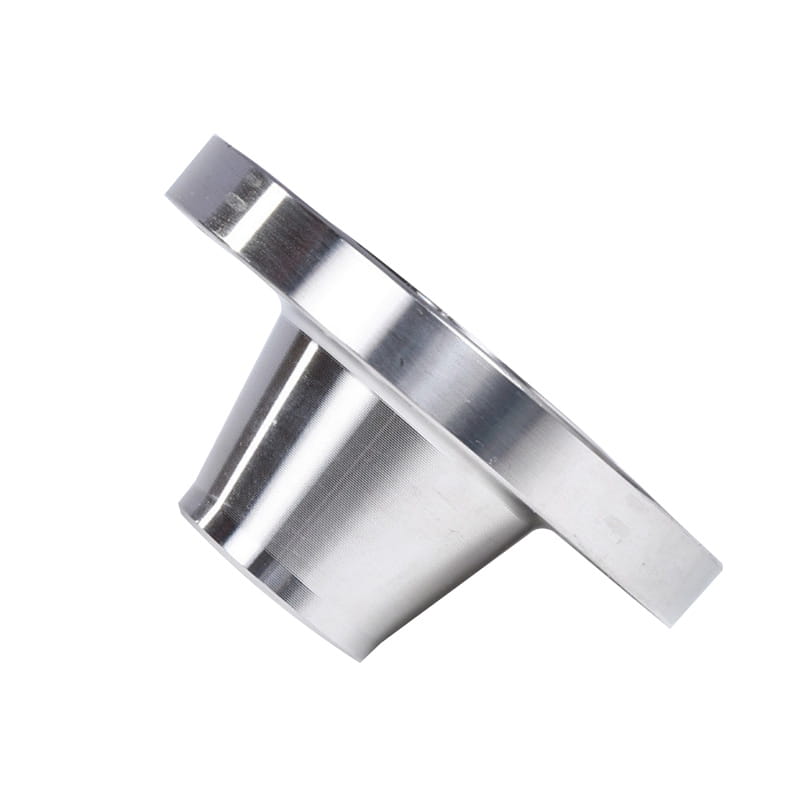

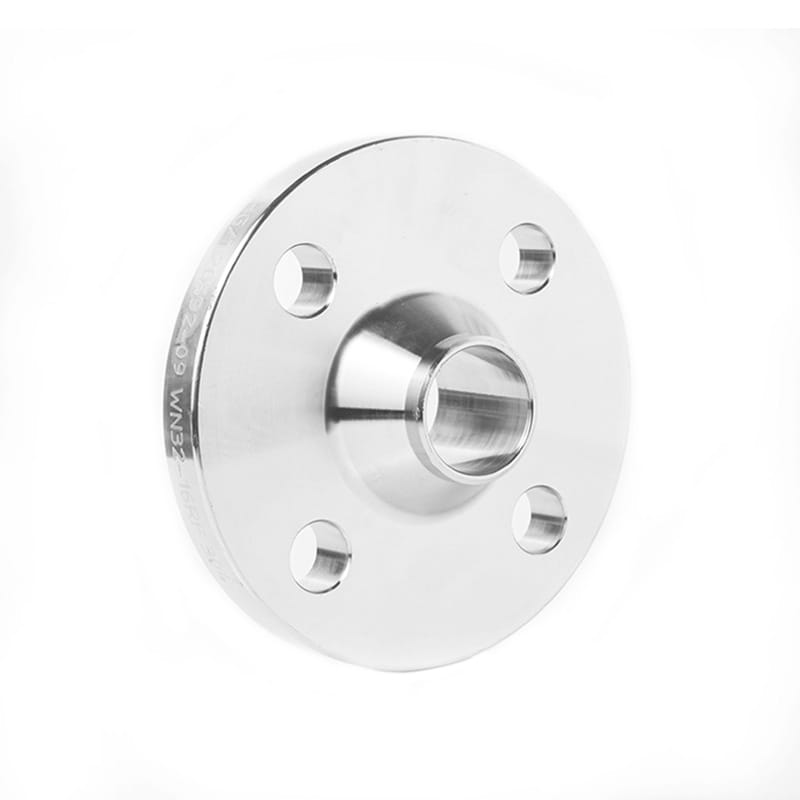

테이퍼 허브와 림이있는 스테인레스 스틸 용접 목 플랜지

용접 목 플랜지는 인기있는 플랜지 유형입니다. 긴 원뿔 허브와 수많은 구멍이있는 림을 포함하여 온도 /압력 저항을 강화하고 제공하며 플랜지를 볼트 플랜지에 쉽게 연결하는 데 도움이됩니다.

테이퍼 인 허브는 용접 목 플랜지의 중요한 특징입니다. 목 스트레칭과 끝에는 용접이 있습니다. 플랜지는 파이프 라인을 직접 용접하여 높고 비교적 자연스러운 형태를 제공 할 수 있습니다. 이 유형의 연결은 스테인리스 튜브를 따라 플랜지의 바닥으로의 전이의 압력력을 점진적으로 분포하여 고압 및 고온 작업 환경에 사용되는 약간의 영향을 견딜 수 있도록 도와줍니다.

이러한 유형의 플랜지는 종종 고압 파이프 또는 이음새가 파괴되거나 타협하지 않도록 연결에 압력을 분배 해야하는 압력이 필요한 경우가 많습니다. 석유, 천연 가스 및 석유 화학 산업과 같은 주요 영역에서 널리 사용될 수 있습니다.

이전 ：No previous article
다음:고압 파이프에 사용되는 누출이없는 연결 용접 목 플랜지

소개

기준	ANSI/ASME B16.5, BS4505, GOST12820-80, DIN, UNI, EN1092-1, JIS/KS 등
재료	탄소강 : Q235A, Q235B, Q345BC22.8, ASTM A105, SS400 합금강 : ASTM A694, F42, F46, F52, F56, F60, F65, A350 LF2, 스테인리스 스틸 : 310/F304/304L/F316/F316L, F321, F347.
표면	방사성 오일, 검은 페인트, 노란색 페인트, 아연 도금
유형	CNC에 의해 가공
크기	DN10-DN2000
배달 시간	5-30 일 이내에
포장	목재 케이스, 합판 케이스, 팔레트 또는 고객의 요구 사항에 따라
애플리케이션	석유, 천연 가스, 석유 화학 및 기타 분야에 널리 사용됩니다

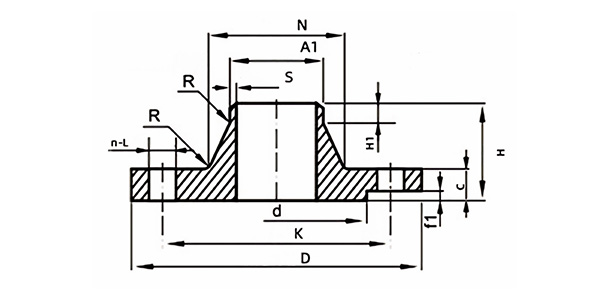

디N	에이	비	D	케이	엘	N	th	기음	N		에스 >	시간1	아르 자형	H
									에이	비
10	17.2	14	90	60	14	4	M12	16	28	28	1.8	6	4	35
15	21.3	18	95	65	14	4	M12	16	32	32	2.0	6	4	38
20	26.9	25	105	75	14	4	M12	18	40	40	2.3	6	4	40
25	33.7	32	115	85	14	4	M12	18	46	46	2.6	6	4	40
32	42.4	38	140	100	18	4	M16	18	56	56	2.6	6	6	42
40	48.3	45	150	110	18	4	M16	18	64	64	2.6	7	6	45
50	60.3	57	165	125	18	4	M16	18	74	74	2.9	8	6	45
65	76.1	76	185	145	18	8	M16	18	92	92	2.9	10	6	45
80	88.9	89	200	160	18	8	M16	20	105	105	3.2	10	6	50
100	114.3	108	220	180	18	8	M16	20	131	131	3.6	12	8	52
125	139.7	133	250	210	18	8	M16	22	156	156	4.0	12	8	56
150	168.3	159	285	240	22	8	M20	22	184	184	4.5	12	10	56
200	219.1	219	340	295	22	12	M20	24	235	234	6.3	16	10	62
250	273	273	405	355	26	12	M24	26	292	292	6.3	16	12	70
300	323.9	325	460	410	26	12	M24	28	344	344	7.1	16	12	78
350	355.6	377	520	470	26	16	M24	30	390	410	8.0	16	12	82
400	406.4	426	580	525	30	16	M27	32	445	464	8.0	16	12	85
450	457	480	640	585	30	20	M27	40	490	512	8.0	16	12	87
500	508	530	715	650	33	20	M30	44	548	578	8.0	16	12	90
600	610	630	840	770	36	20	M33	54	652	670	8.8	18	12	95
700	711	720	910	840	36	24	M33	36	755	759	8.8	18	12	100
800	813	820	1025	950	39	24	M36*3	38	855	855	10.0	20	12	105
900	914	920	1125	1050	39	28	M36*3	40	955	954	10.0	20	12	110
1000	1016	1020	1255	1170	42	28	M39*3	42	1058	1060	10.0	22	16	120
1200	1219	1220	1485	1390	48	32	M45*3	48	1262	1260	12.5	30	16	130
1400	1422	1420	1685	1590	48	36	M45*3	52	1456	1456	14.2	30	16	145
1600	1626	1620	1930	1820	56	40	M52*3	58	1668	1668	16	35	16	160
1800	1829	1820	2130	2020	56	44	M52*3	62	1870	1870	17.5	35	16	170
2000	2032	2020	2345	2230	62	48	M56*3	66	2070	2072	20	40	16	180
