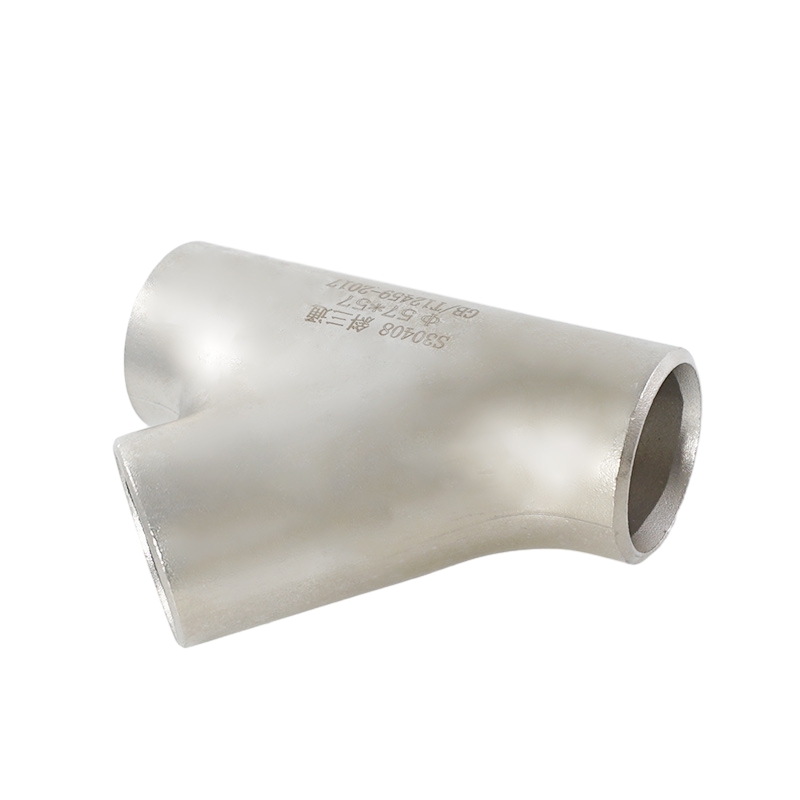

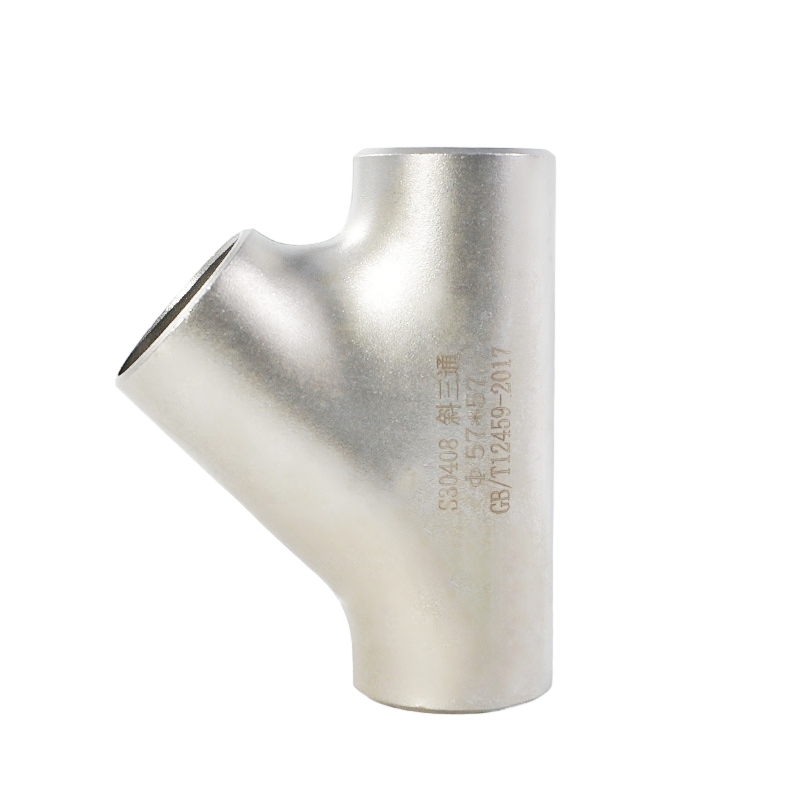

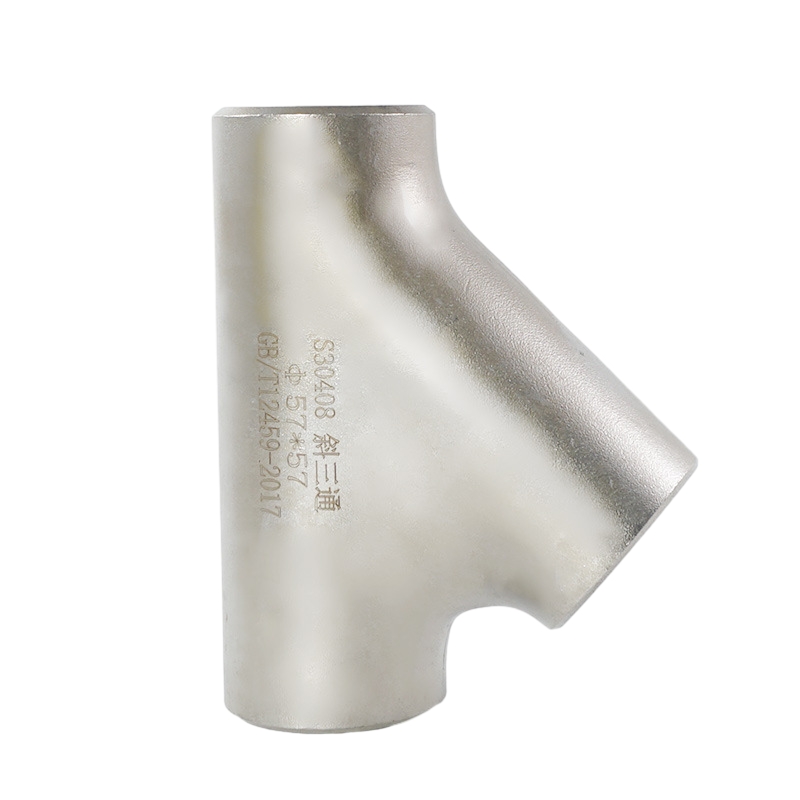

측면 파이프 티는 티와 비슷하지만 45도 각도의 측면 개구부 배출구를 갖는 파이프 피팅을 의미합니다. 이 고유 한 구성을 통해 메인 라인에서 측면 라인으로 유체 흐름이 전환되어 다양한 목적지로의 효율적인 분포가 가능합니다.
측면은 메인 라인에 비해 크기가 동일하거나 불평등 할 수 있습니다. 동일한 측면 티에는 같은 크기의 분기가 있습니다. 즉, 파이프 라인을 통해 흐르는 유체가 분기선으로 균등하게 나뉩니다. 그러나 감소하는 측면 티는 메인 파이프 라인보다 작은 가지가 있습니다. 일반적으로 지선의 유량을 줄여야 할 때 사용됩니다. 측면 티가 제공하는 추가 배출구는 유체를 여러 곳으로 더 쉽게 지시하여 분포를 개선하고 제어 유량을 허용합니다.
측면 티는 주요 흐름을 방해하지 않고 파이프 라인 내에서 분기 연결을 생성하기위한 신뢰할 수있는 수단을 제공합니다. 그들은 지선의 압력 강하와 마찰 손실을 줄여 전반적인 시스템 효율에 기여합니다.
측면 티는 설치하기 쉽습니다. 그들은 모든 종류의 배관 시스템 및 응용 프로그램에 사용됩니다. 유사 : 석유 화학, 제약, 식품, 항공 우주, 건물 장식, 천연 가스, 펄프/종이, 섬유, 폐기물 처리, 해양, 유틸리티/발전, 산업 장비 산업 등
소개
| 측면 티 | |
| 목 | 스테인레스 스틸 측면 티 |
| 기준 | ASME/ANSI, MSS, DIN, JIS, GB/T. |
| 재료 | 스테인레스 스틸 ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304 / 304L, 316 / 316L, DIN 1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404 |
| 표면 | 모래 폭발 |
| 유형 | 주조 |
| 크기 | 1 "-24" |
| 배달 시간 | 선불을받은 후 5-30 일 이내에 |
| 포장 | 목재 케이스로 포장 |
| 애플리케이션 | 펄프 및 종이, 수처리, 하수 처리, 화학 산업, 생명 공학, 제약, 식품, 광업, 건축, 운송 등에 사용됩니다. |

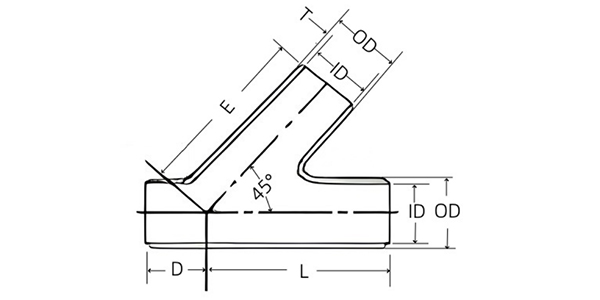

| 공칭 파이프 크기 | 외부 직경 | 표준 무게 | 더 강력합니다 | ||||||
| | O디 | e & l | 디 | 티 | ID | e & l | D | 티 | ID |
| 1 | 1.315 | 5.75 | 1.75 | 0.133 | 1.049 | 6.50 | 2.00 | 0.179 | 0.957 |
| 1¼ | 1.660 | 6.25 | 1.75 | 0.140 | 1.380 | 7.25 | 2.25 | 0.191 | 1.278 |
| 1½ | 1.900 | 7.00 | 2.00 | 0.145 | 1.610 | 8.50 | 2.50 | 0.200 | 1.500 |
| 2 | 2.375 | 8.00 | 2.50 | 0.154 | 2.067 | 9.00 | 2.50 | 0.128 | 1.939 |
| 2½ | 2.875 | 9.50 | 2.50 | 0.203 | 2.469 | 10.50 | 2.50 | 0.276 | 2.323 |
| 3 | 3.500 | 10.00 | 3.00 | 0.216 | 3.068 | 11.00 | 3.00 | 0.300 | 2.900 |
| 3½ | 4.000 | 11.50 | 3.00 | 0.226 | 3.548 | 12.00 | 3.00 | 0.318 | 3.364 |
| 4 | 4.500 | 12.00 | 3.00 | 0.237 | 4.026 | 13.50 | 3.00 | 0.337 | 3.826 |
| 5 | 5.562 | 13.50 | 3.50 | 0.258 | 5.047 | 15.00 | 3.50 | 0.375 | 4.813 |
| 6 | 6.625 | 14.50 | 3.50 | 0.280 | 6.065 | 17.50 | 4.00 | 0.432 | 5.761 |
| 8 | 8.625 | 17.50 | 4.50 | 0.322 | 7.981 | 20.50 | 5.00 | 0.500 | 7.625 |
| 10 | 10.750 | 20.50 | 5.00 | 0.365 | 10.020 | 24.00 | 5.50 | 0.500 | 9.750 |
| 12 | 12.750 | 24.50 | 5.50 | 0.375 | 12.000 | 27.50 | 6.00 | 0.500 | 11.750 |
| 14 | 14.000 | 27.00 | 6.00 | 0.375 | 13.250 | 31.00 | 6.50 | 0.500 | 13.000 |
| 16 | 16.000 | 30.00 | 6.50 | 0.375 | 15.250 | 34.50 | 7.50 | 0.500 | 15.000 |
| 18 | 18.000 | 32.00 | 7.00 | 0.375 | 17.250 | 37.50 | 8.00 | 0.500 | 17.000 |
| 20 | 20.000 | 35.00 | 8.00 | 0.375 | 19.250 | 40.50 | 8.50 | 0.500 | 19.000 |
| 24 | 24.000 | 40.50 | 9.00 | 0.375 | 23.250 | 47.50 | 10.00 | 0.500 | 23.000 |
