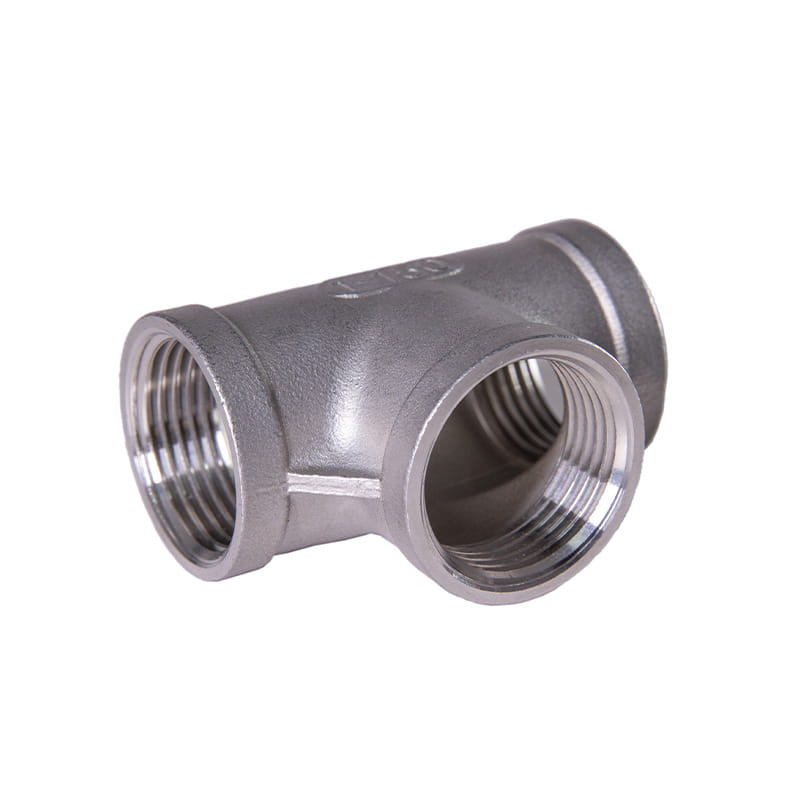

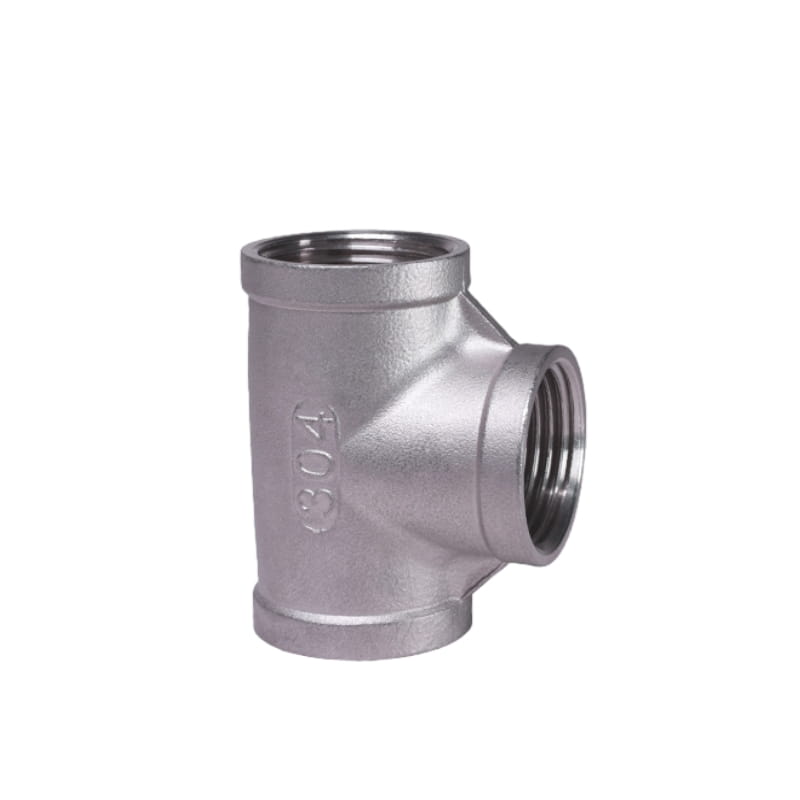

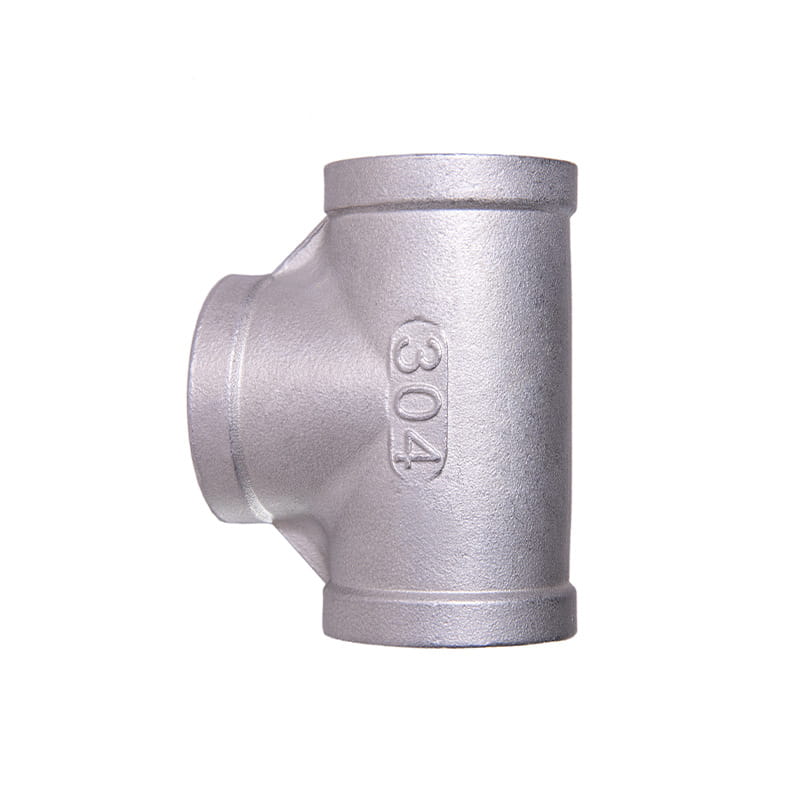

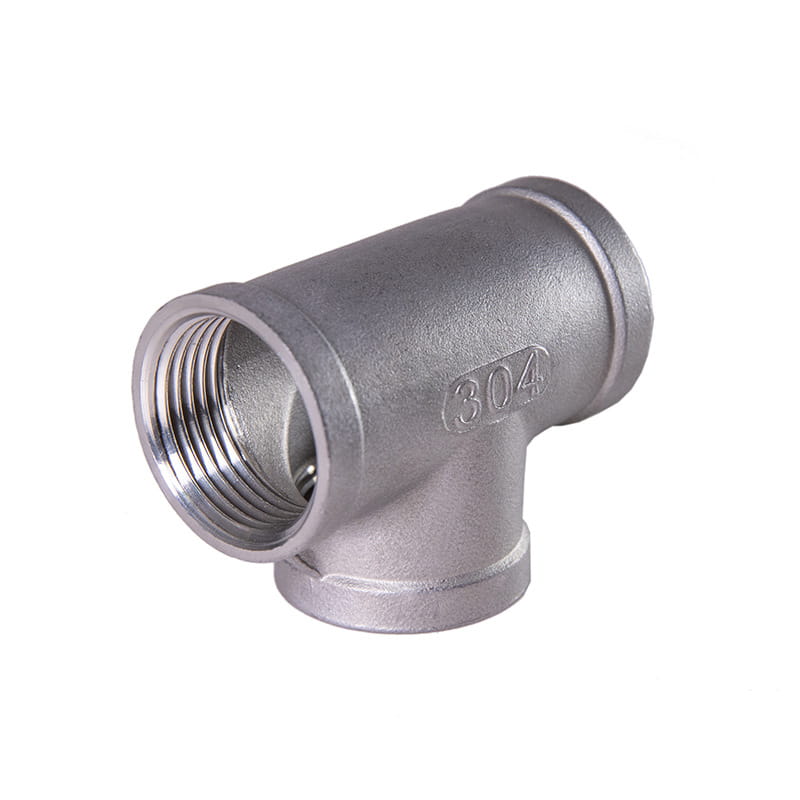

캐스트 여성 SS 스레드 티 파이핑 피팅 용접 할 필요가 없습니다.

기준

GB/T-3287, BS EN-10242, ASME B16.4, ASME B16.3

재료

SS201, SS304/CF8, SS316/CF8M

표면

샌드 블라스팅, 모래 롤링, 산 세정

유형

주조

크기

고객의 요구 사항으로 1/8 "-4"

배달 시간

선불을받은 후 5-30 일 이내에

포장

각각은 폴리 백과 작은 상자 안에 있으며 수출 나무 케이스에 있습니다.

애플리케이션

석유, 화학, 전력, 가스, 물, 파이프 라인, 열교환 기, 조선, 건축, 고압 파이프 라인 등

크기

DN

ØD

Ød1

에이

비

¾ "× ¾"× ½ "

20 × 20 × 15

32.0

26.5

32.0

30.0

1 "× 1 "× ½ "

25 × 25 × 15

39.5

26.5

37.0

33.0

1 "× 1"× ¾ "

25 × 25 × 20

39.5

32.0

37.0

35.00

스레드 크기 (in)

DN

외부 스레드

(실제 측정)

내부 스레드

(실제 측정)

1/8 "

6

9.7

8.7

1/4 "

8

13

11.5

3/8 "

10

16.6

15.3

1/2 "

15

21

18.5

3/4 "

20

26.6

24.3

1"

25

33.1

30

1 1/4 "

32

42.1

38

1 1/2 "

40

47.5

45

2 "

50

59

56.3

2 1/2 "

65

74

72.2

3 "

80

86

84.7

4 "

100

112

110
