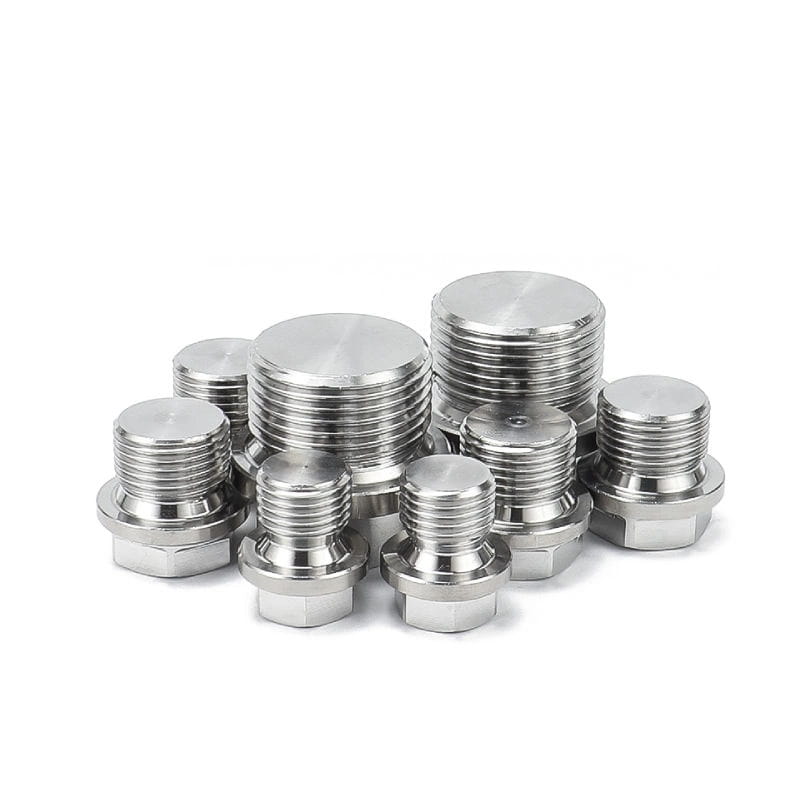

테이퍼 스레드 스테인레스 파이프 플러그는 안정적이고 일관된 씰을 제공합니다.

테이퍼 스레드 스테인레스 파이프 플러그는 안정적이고 일관된 씰을 제공합니다.

파이프 플러그는 한쪽 끝에 테이퍼 스레드 샤프트가 있고 다른쪽에는 드라이브 섹션이있는 원통형 금속 피팅입니다. 파이프를 연결하는 간단하고 저렴한 방법입니다. 테이퍼 실에는 약간의 원뿔 프로파일이있어 수컷과 암컷 실이 서로 압축되어 단단한 밀봉을 형성합니다. 사용 중에, 수컷 나사 샤프트는 파이프 또는 하우징의 암컷 실로 나사로 고정됩니다.

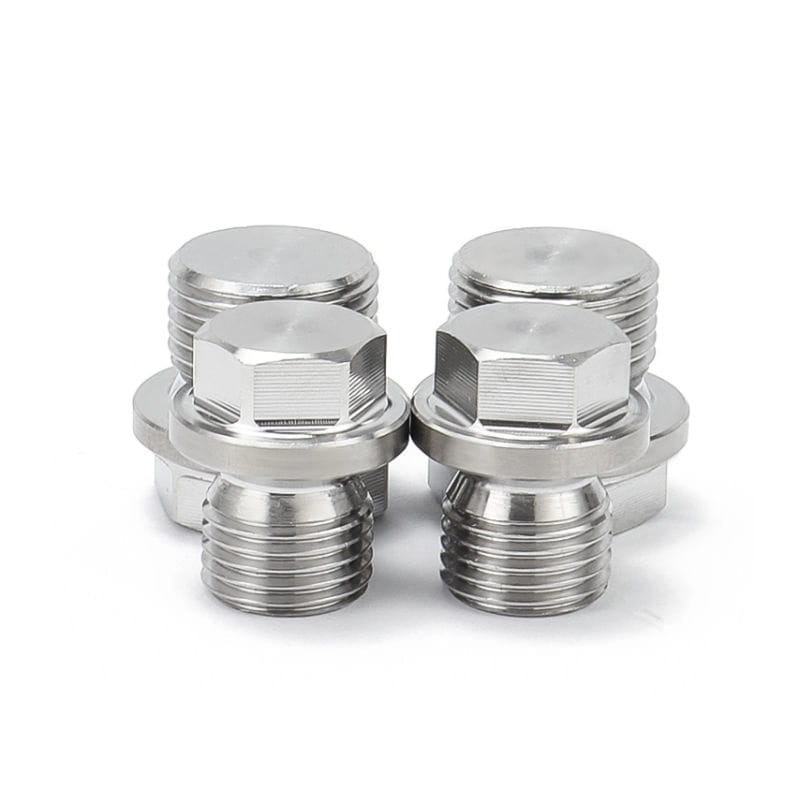

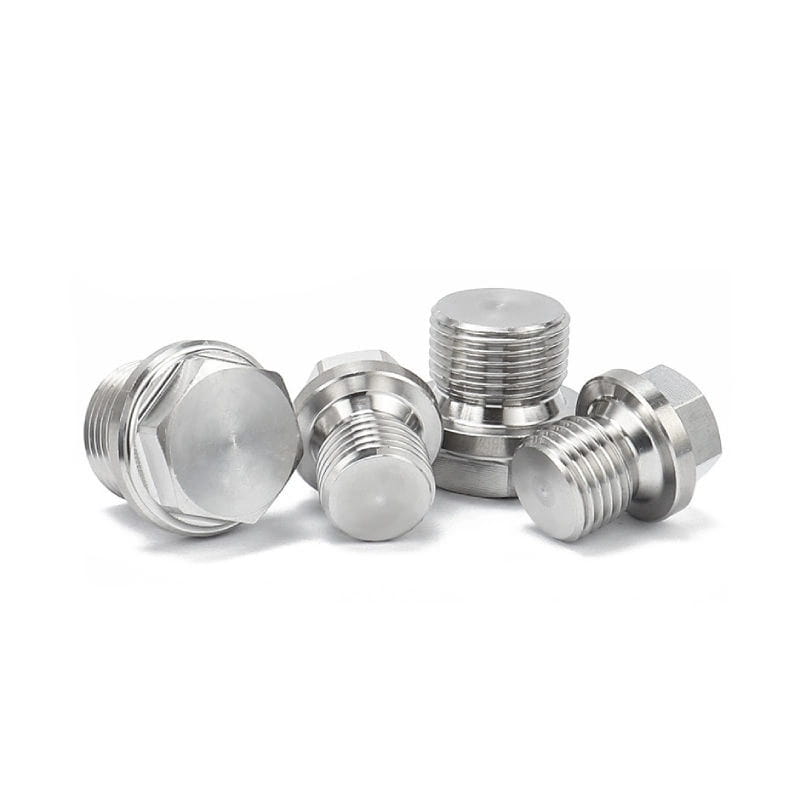

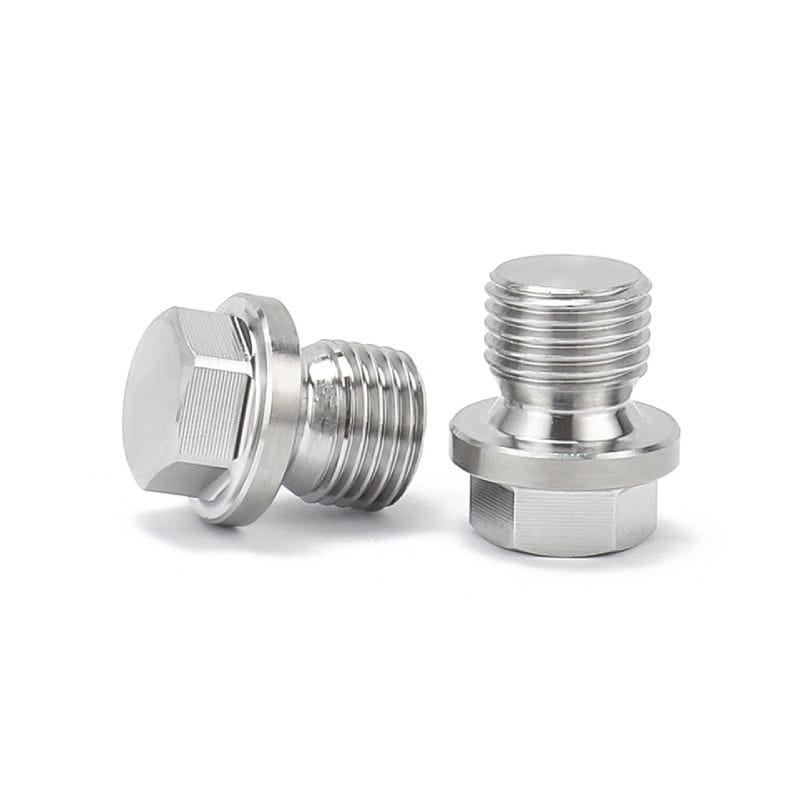

스테인리스 스틸 나사산 플러그는 나사산 개구부에 삽입되어 파이프 끝을 밀봉하여보다 안정적이고 일관된 씰을 제공하고 먼지, 수분 또는 기타 오염 물질을 스레드에 영향을 미치는 것을 방지 할 수 있습니다. 그들은 피스 바디 디자인으로 제공되며 장소가 쉬운 플러그 어셈블리를 통해 이러한 산업용 파이프 피팅은 유지 관리 및 청소가 매우 쉽습니다.

일반적으로,이 파이프 플러그는 종종 크롬 또는 니켈로 도금되어 부식에 대한 완료와 더 나은 저항이 있습니다.

파이프 플러그의 주요 역할은 유체의 흐름을 차단하는 것이지만, 먼지 및 기타 오염 물질이 파이프의 개구부에 들어가는 것을 방지하는 데 사용됩니다. 그들은 배관 및 건축에서 유압, 가스 및 석유 운송, 농업, 식품 및 음료 제조, 산업 화학 처리 등의 산업에서 사용됩니다.

이전 ：배관 방향 변경에 사용되는 스레드 스테인레스 파이프 캡
다음:수컷 NPT 실로 부식 스테인리스 강 파이프 플러그에 저항

소개

기준	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS 등
재료	탄소강 : A105, A350 LF2 등. 파이프 라인 강철 : ASTM 694 F42, F52, F60, F65, F70 등 스테인리스 스틸 : A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316TI, 317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 2541, 254401. 이중 스테인레스 스틸 : ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1.4410,1.4501 등. 니켈 합금 : Inconel600, Inconel625, Inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 등.
표면	롤링 모래, 거울, 헤어 라인, 모래 폭발, 브러시, 밝은
유형	CNC 또는 선반 기계에 의해
크기	M10-64
배달 시간	선불을받은 후 5-30 일 이내에
포장	래핑 된 카톤 폴릿 또는 항해하는 목재 케이스
애플리케이션	석유/항공 우주/야금/반도체/발전소

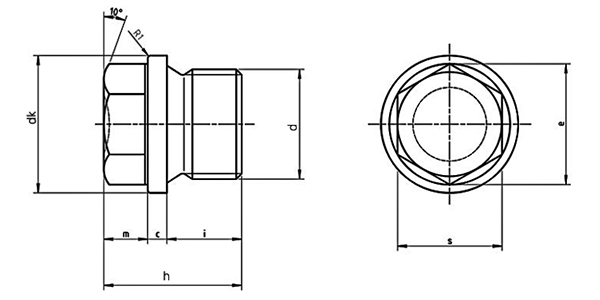

나사 나사			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
디			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
디	파이프 실		G 1/8 a	-	G 1/4A#	G 1/4A	-	-	G 3/8A#	G 3/8A	-	-	G 1/2A#	G 1/2A	-	-	-
피	피치 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	피치 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
기음	최소 = 공칭 크기		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	맥스		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	맥스 = 공칭 크기		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	최소		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
이자형	최소	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		DIN ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
나	공칭 크기		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	최소		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	중ax		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
시간	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
중	공칭 크기		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	최소		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	맥스		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
에스	DIN 475-1	맥스	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		최소						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	DIN ISO 272	맥스	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		최소	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
1000 단위 ≈kg 당			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

나사 나사			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
디			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
디	파이프 실		G 3/4A#	G 3/4A	-	g 1a	-	g 1 1/8a	-	g 1 1/4a	-	g 1 1/2a	-	g 1 3/4a	-	G 2A	-
피	피치 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	피치 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
기음	최소 = 공칭 크기		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	맥스		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	맥스 = 공칭 크기		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	최소		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
이자형	최소	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		DIN ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
나	공칭 크기		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	최소		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	맥스		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
시간	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	공칭 크기		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	최소		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	맥스		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
에스	DIN 475-1	맥스	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		최소	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	DIN ISO 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		최소	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
1000 단위 당 ≈kg 당			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
