배관 시스템에서 튜브 벤드는 파이프 라인 방향을 변경하는 파이프 피팅입니다.
파이프에 연결하는 방법 : 직접 용접. 연결 방법은 팔꿈치를 강 파이프에 용접하고 저항 열을 사용하여 전체 끝 표면을 따라 두 개의 워크 피스를 동시에 용접하는 것입니다. 보통 두 가지 방법이 있습니다 : 저항 엉덩이 용접 및 플래시 엉덩이 용접. 생산성은 매우 높고 자동화하기 쉽기 때문에 널리 사용되었습니다.

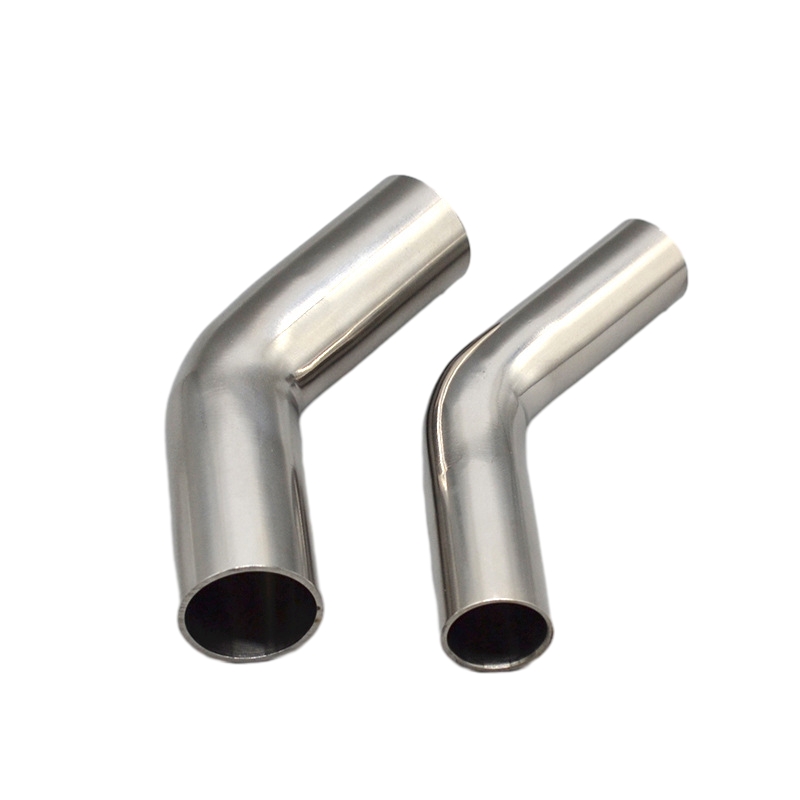

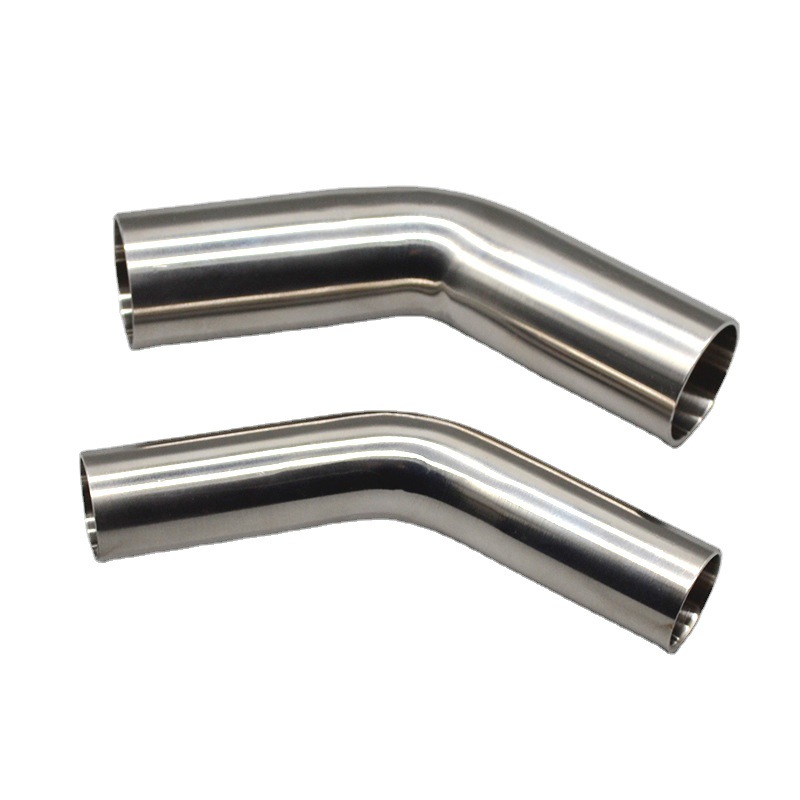

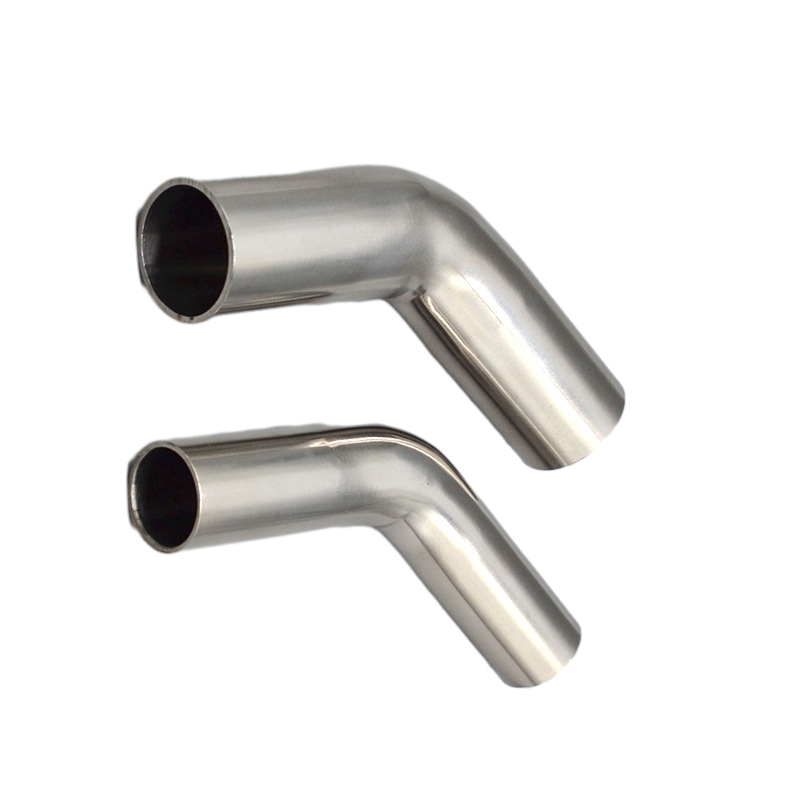

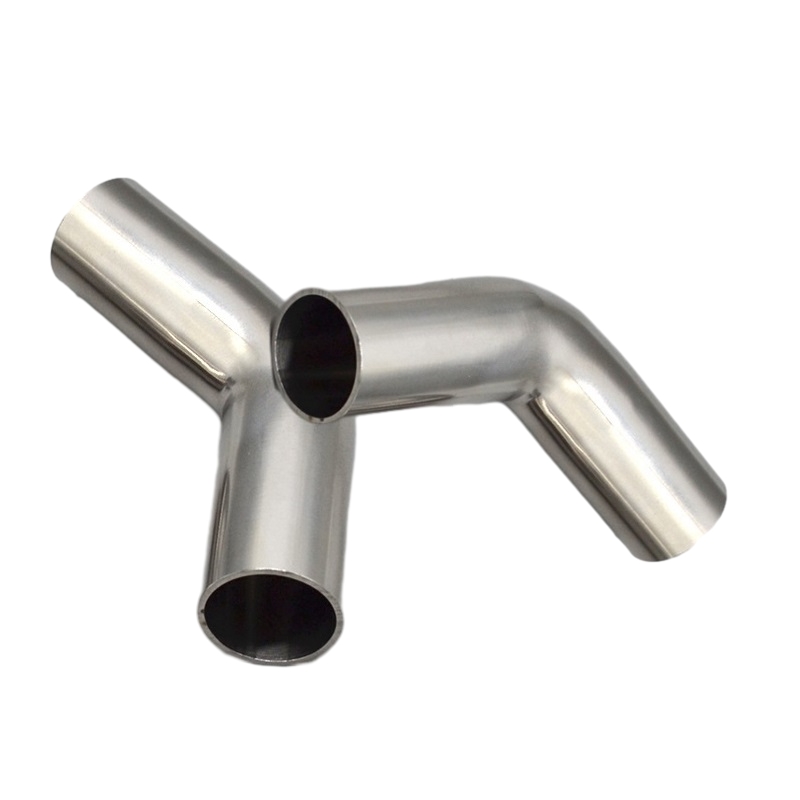

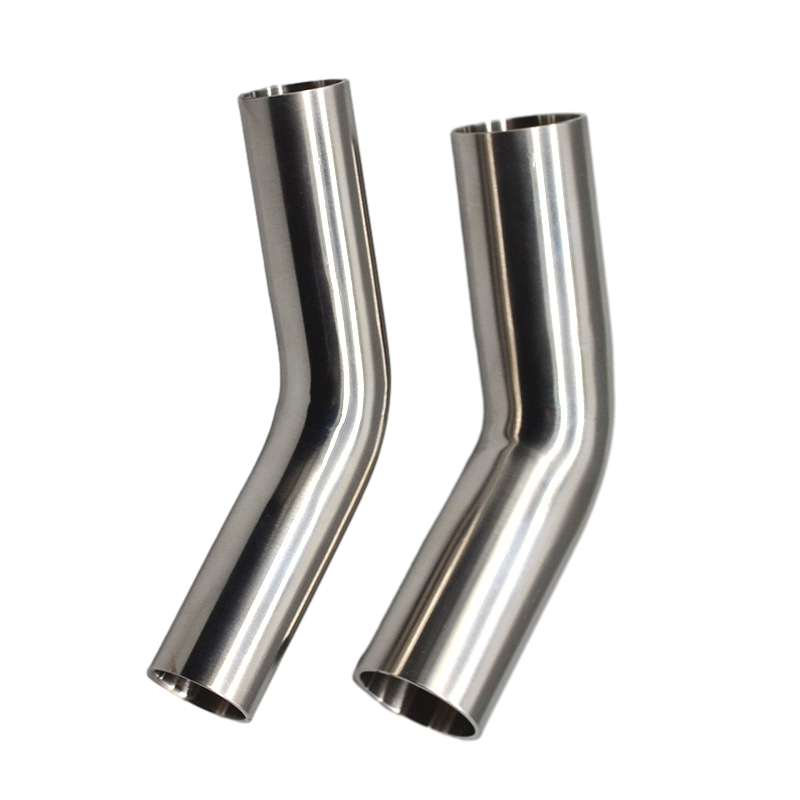

스테인레스 스틸 45 ° 길이의 반경 튜브 굽힘은 스테인레스 스틸 재료로 만들어졌으며 304 스테인레스 스틸 레그 맨드릴 굽힘은 부식과 마모에 매우 저항력이있어 오래 지속되는 성능을 보장하며 MIG 또는 TIG 용접에 적합합니다.
파이프 굽힘의 높은 정밀도를 효과적으로 보장하십시오. CNC 굽힘 기계는 정확한 자동화 제어를 사용하여 복잡한 굽힘 작업을 수행합니다.
스테인레스 스틸의 굽힘 반경 45 ° 길이의 반경 튜브 굽힘은 일반적으로 파이프 직경의 1.5 배입니다. 이 설계는 파이프 내부의 저항과 압력을 줄이면서 유체의 부드러운 흐름을 보장합니다.
응용 프로그램 :
분유, 치즈, 초콜릿, 음료, 공정 라인, 장비, 여과, 열 교환기, 배기, 매니 폴드, 소금물, 냉각기, 와이너리, 호퍼 등에 일반적으로 사용됩니다.
포장 요구 사항 :
수출과 같은 작은 파이프의 경우 약 1 입방 미터의 목재 상자가 필요합니다. 그러한 상자의 팔꿈치의 수는 1 톤을 넘지 않습니다. 표준은 혼합 하중을 허용하지만 총 중량은 일반적으로 1 톤을 초과 할 수 없습니다. 큰 조각의 경우 개별적으로 포장해야합니다. 마킹, 크기, 강철 등급, 배치 번호, 제조업체 상표 등을 나타냅니다.
소개
| 45 ° 긴 반경 튜브 굽힘 | |
| 목 | 스테인레스 스틸 45 ° 길이 반경 튜브 굽힘 |
| 기준 | ASME/ANSI B16.9, MSS-SP-43, MSS-SP-75, EN/DIN, JIS B2311/2312/2313, ISO 3419, ISO 5251 등 |
| 재료 | 304/304L, 316/316L, 317L, 321,321H, 347,347H, 904L, 254SMO (W1.4301, 1.4306, 1.4948, 1.4401, 1.4404, 1.4571, 1.4438, 1.4541, 1.4878, 1.4550, 1.4455, 1.4845, 1.4878 1.4547 등). |
| 표면 | 우아한 |
| 유형 | Mandrel Bending |
| 크기 | NPS 1/2 "-6" |
| 배달 시간 | 선불을받은 후 5-30 일 이내에 |
| 포장 | OPP 백 나무 케이스 또는 팔레트 |
| 애플리케이션 | 이 제품은 제지, 화학 산업, 조선, 석유, 전기, 식품, 약국, 천연 가스, 야금, 건축, 하수 처리, 환경 보호, 항공 우주, 열 교환기 등과 같은 거래에 적용됩니다. |

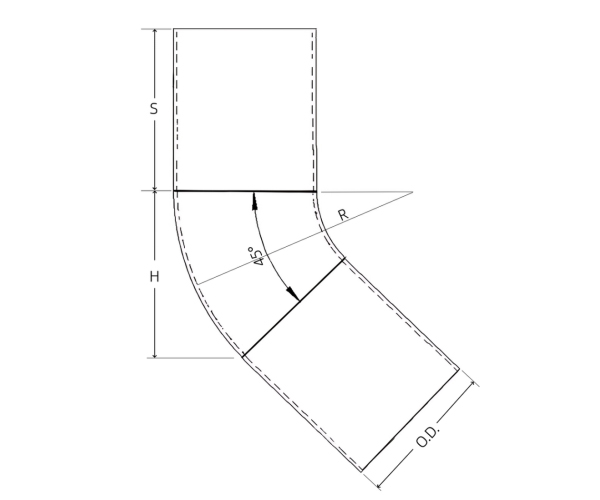

단위 : 인치
| 크기 | 아르 자형 | O.D. | 시간 | S (Min) |
| 1/2 | 4.000 | 1.188 | 2.875 | 1.500 |
| 3/4 | 4.500 | 1.313 | 3.188 | 1.500 |
| 1 | 5.750 | 1.688 | 4.000 | 1.875 |
| 1 1/4 | 7.250 | 2.125 | 5.125 | 2.000 |
| 1 1/2 | 8.250 | 2.375 | 5.875 | 2.000 |
| 2 | 9.500 | 2.813 | 6.750 | 2.000 |
| 2 1/2 | 10.500 | 2.563 | 7.375 | 3.000 |
| 3 | 13.000 | 3.813 | 9.188 | 3.125 |
| 3 1/2 | 15.000 | 4.375 | 10.625 | 3.250 |
| 4 | 16.000 | 4.688 | 11.483 | 3.375 |
| 5 | 24.000 | 7.000 | 17.000 | 3.625 |
| 6 | 30.000 | 8.813 | 21.250 | 3.750 |
2007 년에 설립되어 2022 년 130,000 평방 미터, 30 개 이상의 생산 라인, 300 명의 근로자, 20 명의 R & D 인, 30 명의 검사인 및 50,000 톤의 연간 출력 면적을 포함합니다.
ISO9001 : 2008 품질 관리 시스템, PED 97/23/EU 압력 장비 지침 지침 인증, 중국 특수 장비 제조 라이센스 (압력 튜브) TS 인증, ASME 인증, 지방 엔터프라이즈 표준화 관리 시스템, ISO14000 : 2004 환경 관리 시스템, 청정 기업 생산 (Green Enterprise) 및 시리즈의 인증 (CC), ABCS) 배송 (LR), 도이치 베리타스 (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) 및 KR (Korean Register of Shipping) 공장 인증.
주요 제품에는 석유, 화학 산업, 원자력 산업, 제련, 조선, 제약, 식품, 수자원 보존, 전력, 새로운 에너지, 기계 장비 및 기타 필드에서 널리 사용되는 스테인레스 스틸 파이프, 파이프 피팅, 플랜지, 밸브 등이 있습니다. 이 회사는 "생존을위한 품질, 개발에 대한 명성"이라는 회사 교리를 준수하고 모든 고객에게 상생 상황을 창출하는 데 진심으로 서비스를 제공합니다.
