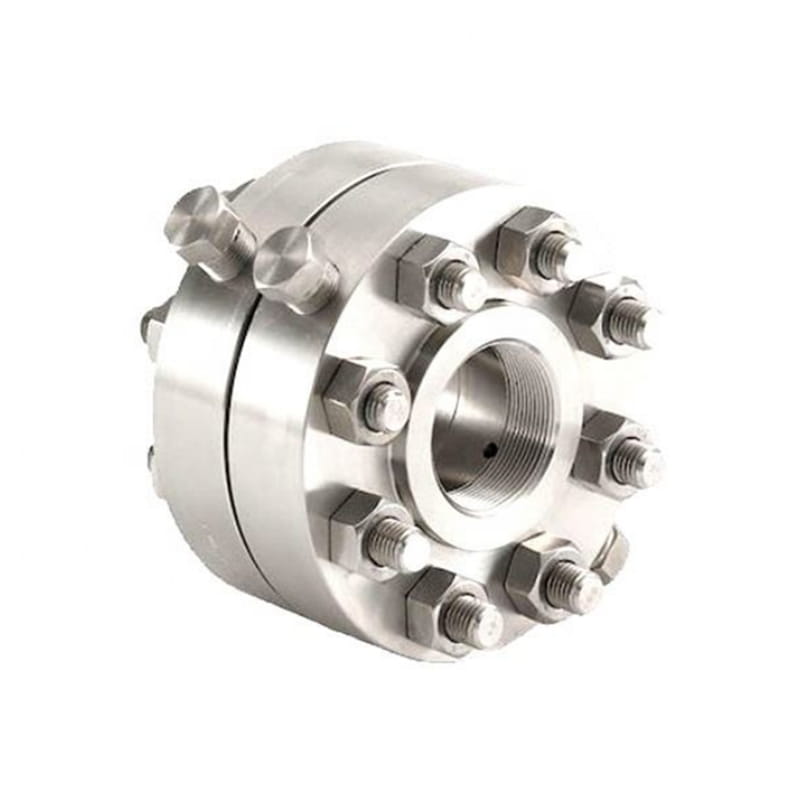

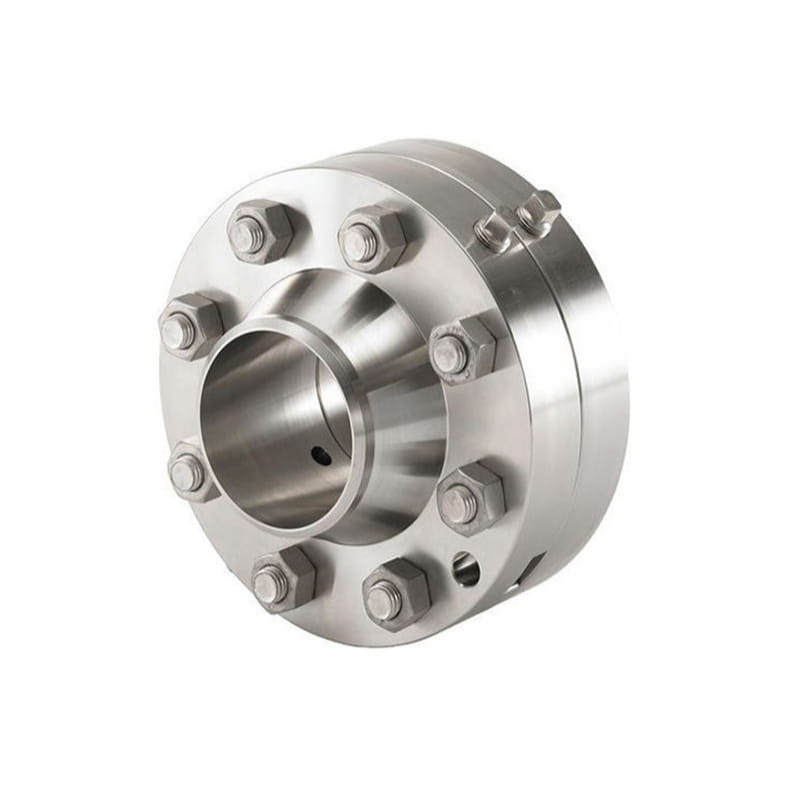

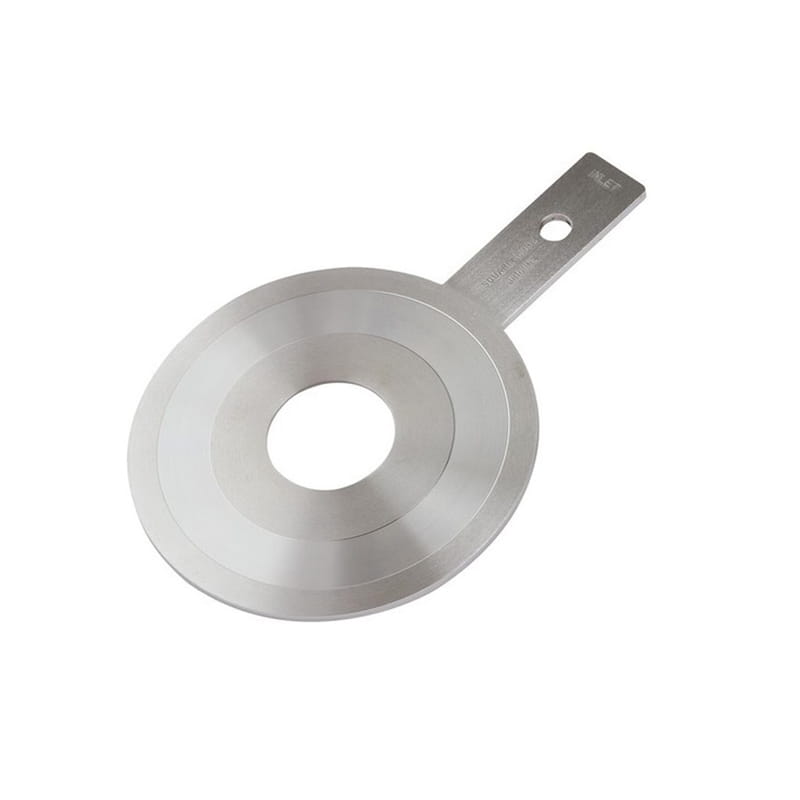

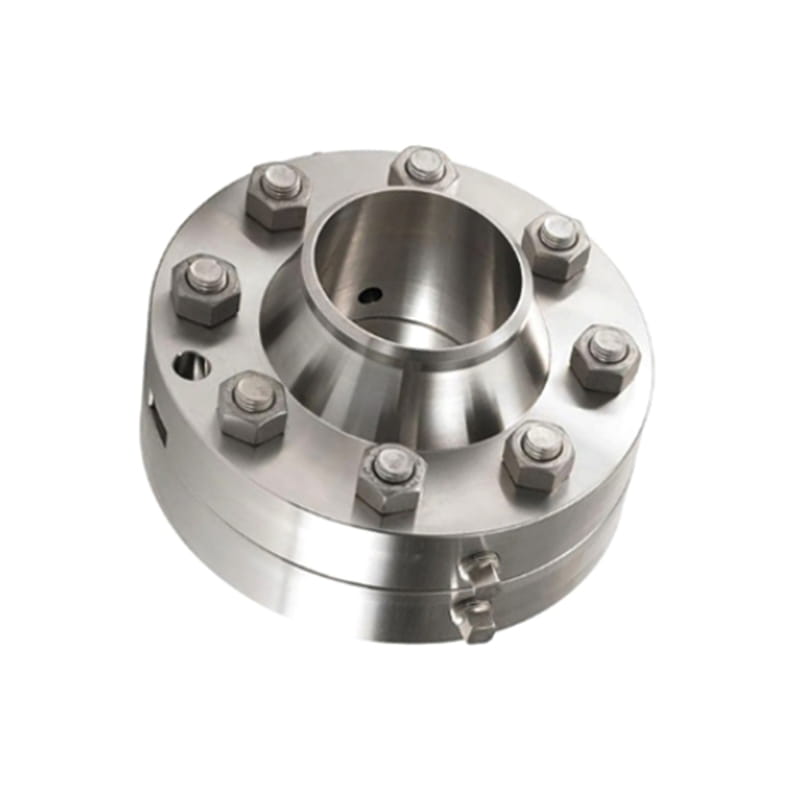

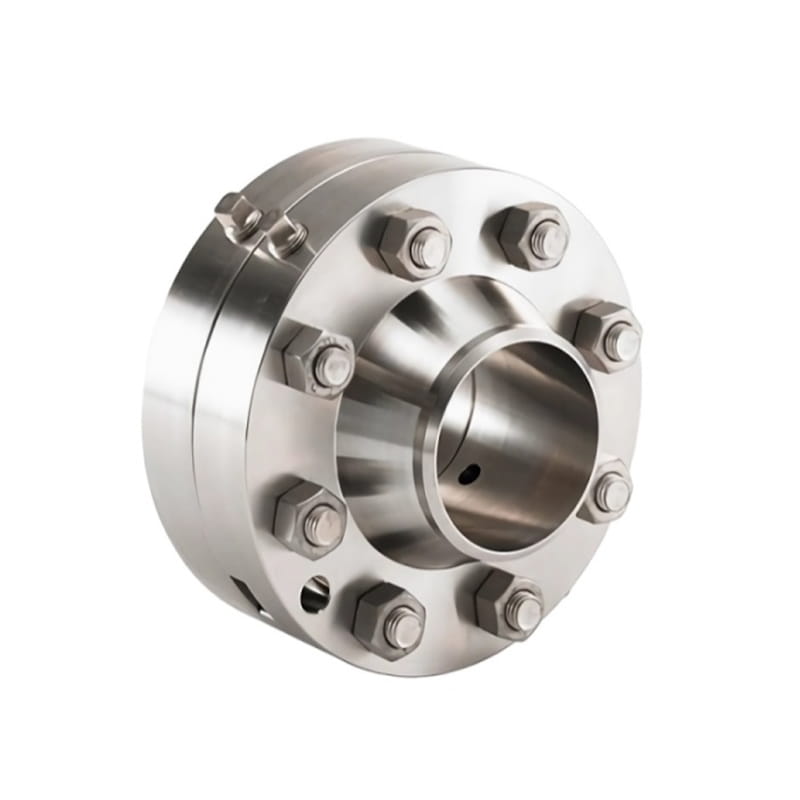

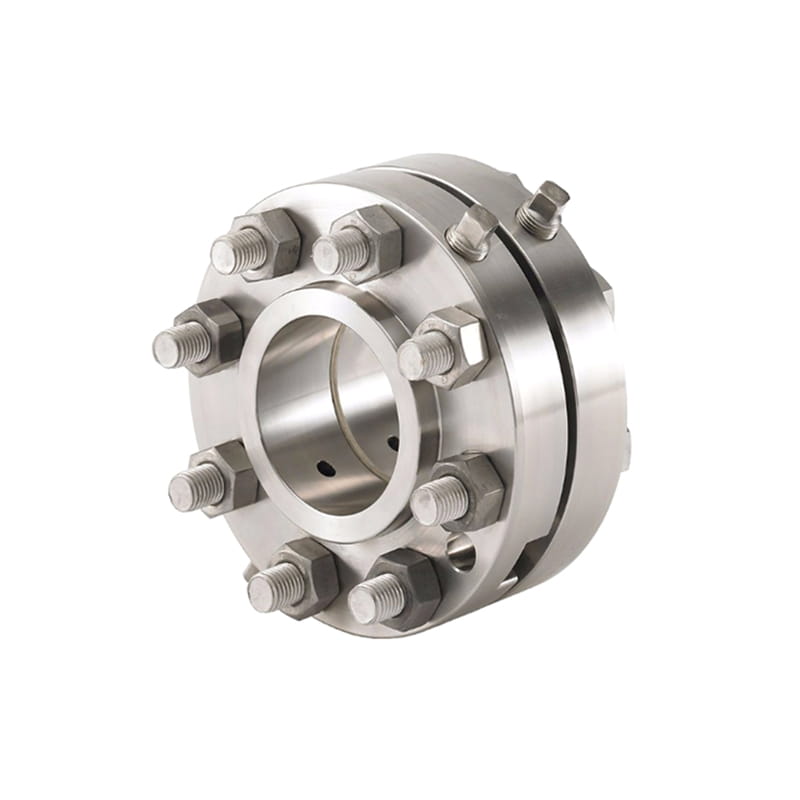

오리피스 플랜지 어셈블리는 파이프 라인의 트래픽 측정 요소입니다.

기준

ANSI/ASME B16.5, B16.47 SERIES A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME FLANGES, ASME FLANGES, BS FLANGES, DIN FLENGES, enflanges, GOST FLANGE, ASME/ASME B16.5/16.36/16.47A/16.47A. S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

재료

스테인레스 스틸, 합금강, 이중, 니켈 합금, 저온 강철, 탄소강, 큐프로 니켈

표면

방사식 페인트, 기름 검은 페인트, 노란색 투명, 아연 도금, 차갑고 뜨거운 딥 아연 도금

유형

절단, 열처리, 다이 단조/무료 단조, CNC 가공

크기

1 "-24"

배달 시간

선불을받은 후 5-30 일 이내에

포장

24 "이하, 합판 케이스로 포장됩니다. 24"이상은 합판 팔레트로 포장됩니다.

애플리케이션

중형 화학 물질, 강철, 종이, 핵, 석유 화학, 하수 처리, 수처리 및 분포, 발전, 석유 생산 및 정제, 가스 가공 및 전송 등

크기

내 직경 및 편차

지름

최소 두께

직경

얼굴을 올렸다

길이

구멍

직경

베이스

샤프트 직경

시점에서

용접

크기

토마스 홀

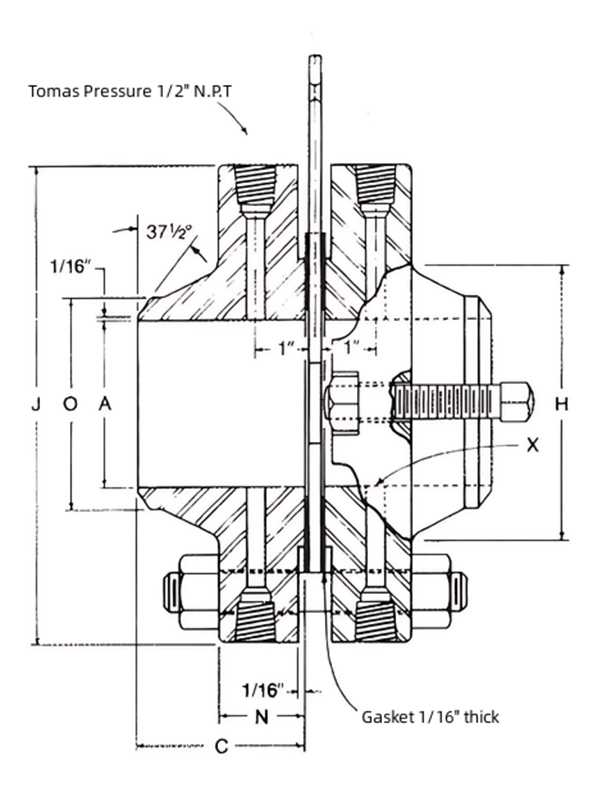

플랜지 드릴링 템플릿

나사 커넥터 크기와 길이

대략 무게 (파운드)

인치

에이*

J......

N*

기음*

시간

영형

엑스

볼트 순환 직경

구멍

구멍의 수

크기, 길이, 아스파라거스

½

0.622 ± 0.002

3 ¾

1½

1 3/8

3

1 ½

0.84

¼

2 5/8

9/16

4

½ × 4 3/4

½ × 3

10

¾

0.824 ± 0.002

4 5/8

1 ½

1 11/16

3 1/8

1 7/8

1.05

¼

3 ¼

11/16

4

5/8 × 5

½ × 3

10

1

1.049 ± 0.003

4 7/8

1 ½

2

3 ¼

2 1/8

1.31

¼

3 ½

11/16

4

5/8 × 5

5/8 × 3

18

1½

1.610 ± 0.003

6 1/8

1 ½

2 7/8

3 3/8

2 ¾

1.90

¼

4 ½

13/16

4

¾ × 5 ¼

5/8 × 3

25

2

2.067 ± 0.003

6 ½

1 ½

3 5/8

3 3/8

3 5/16

2.38

3/8

5

11/16

8

5/8 × 5

5/8 × 3

27

2½

2.469 ± 0.003

7 ½

1 ½

4 1/8

3 ½

3 15/16

2.88

3/8

5 7/8

13/16

8

¾ × 5 ¼

5/8 × 3

35

3

3.068 ± 0.003

8 ¼

1 ½

5

3 ½

4 5/8

3.50

3/8

6 5/8

13/16

8

¾ × 5 ¼

¾ × 3

43

4

4.026 ± 0.004

10

1 ½

6 3/16

3 5/8

5 ¾

4.50

½

7 7/8

13/16

8

¾ × 5 ¼

¾ × 3

66

6

6.065 ± 0.004

12 ½

1 ½

8 ½

3 15/16

8 1/8

6.63

½

10 5/8

7/8

12

¾ × 5 ¼

¾ × 3

106

8

t ± 0.004

15

1 5/8

10 5/8

4 3/8

10 ¼

8.663

½

13

1

12

7/8 × 5 ¾

¾ × 3

152

10

t ± 0.005

17 ½

1 7/8

12 ¾

4 5/8

12 5/8

10.75

½

15 ¼

1 1/8

16

1 × 6 ½

1 × 4 ½

216

12

t ± 0.005

20 ½

2

15

5 1/8

14 ¾

12.75

½

17 ¾

1 ¼

16

1 1/8 × 7 ¼

1 × 4 ½

327

14

t ± 0.005

23

2 1/8

16 ¼

5 5/8

16 ¾

14.00

½

20 ¼

1 ¼

20

1 1/8 × 7 ½

1 × 4 ½

448

16

t ± 0.005

25 ½

2 ¼

18 ½

5 ¾

19

16.00

½

22 ½

1 3/8

20

1 ¼ × 8

1 × 4 ½

596

18

t ± 0.007

28

2 3/8

21

6 ¼

21

18.00

½

23 ¾

1 3/8

24

1 ¼ × 8 ¼

1 × 4 ½

741

20

t ± 0.007

30 ½

2 ½

23

6 3/8

23 1/8

20.00

½

27

1 3/8

24

1 ¼ × 8 ½

1 × 4 ½

887

24

t ± 0.007

36

2 ¾

27 ¼

6 5/8

27 5/8

24.00

½

32

1 1/5

24

1 ¼ × 9 ½

1 × 5 ½

1311
