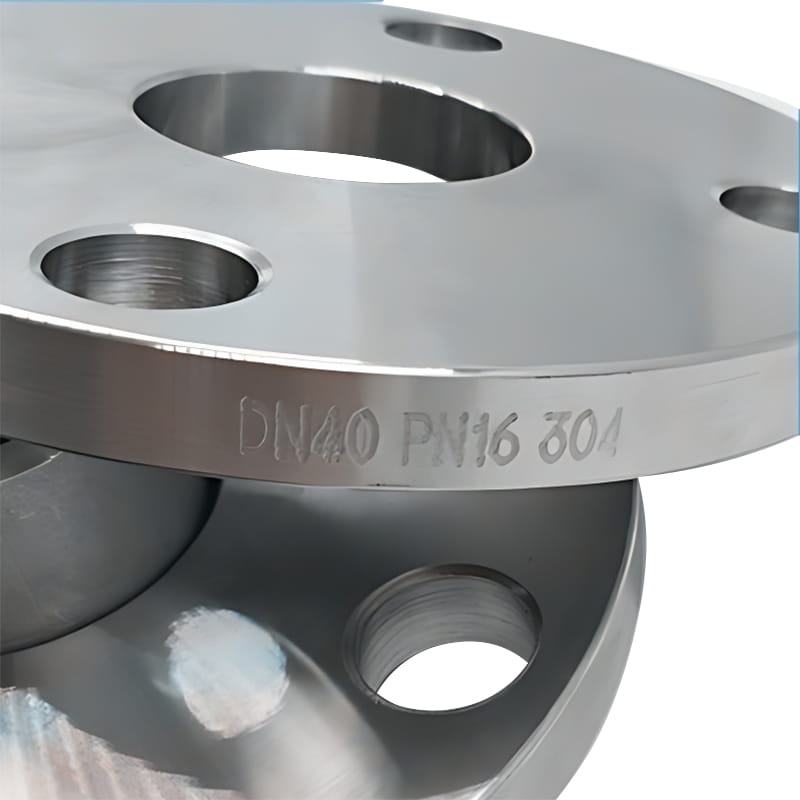

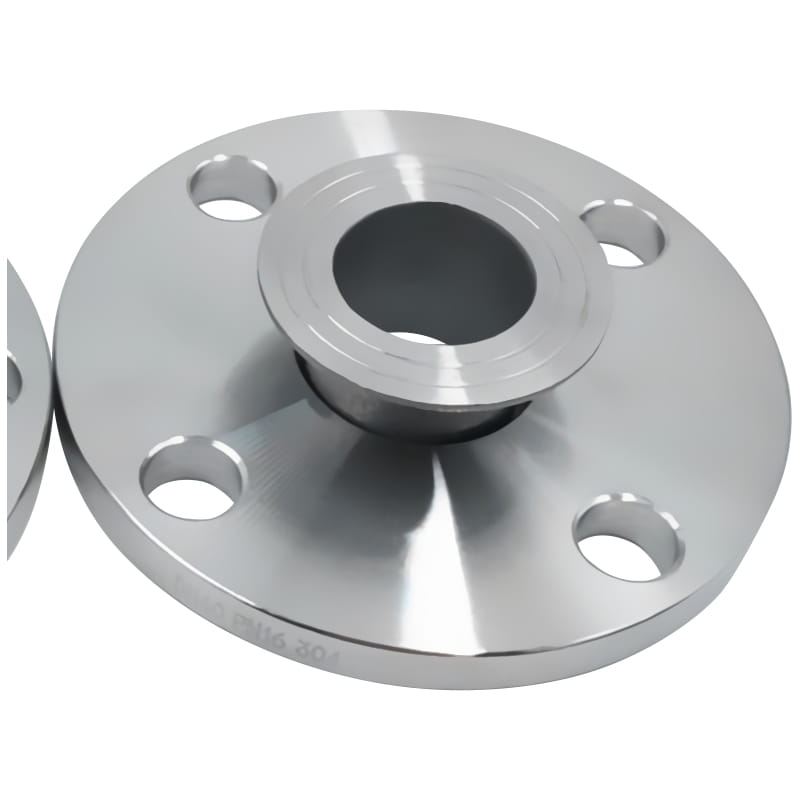

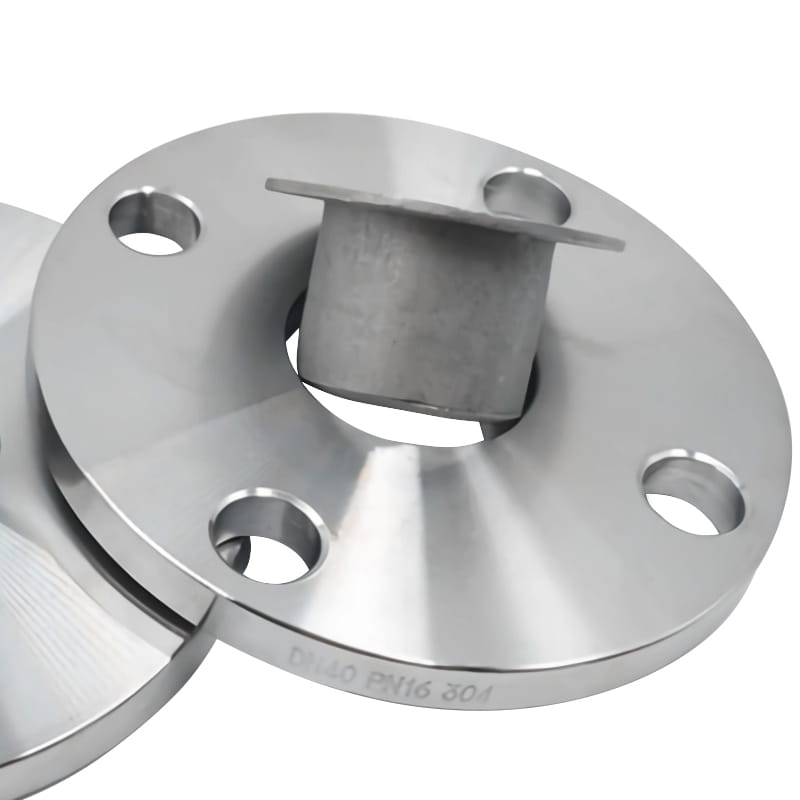

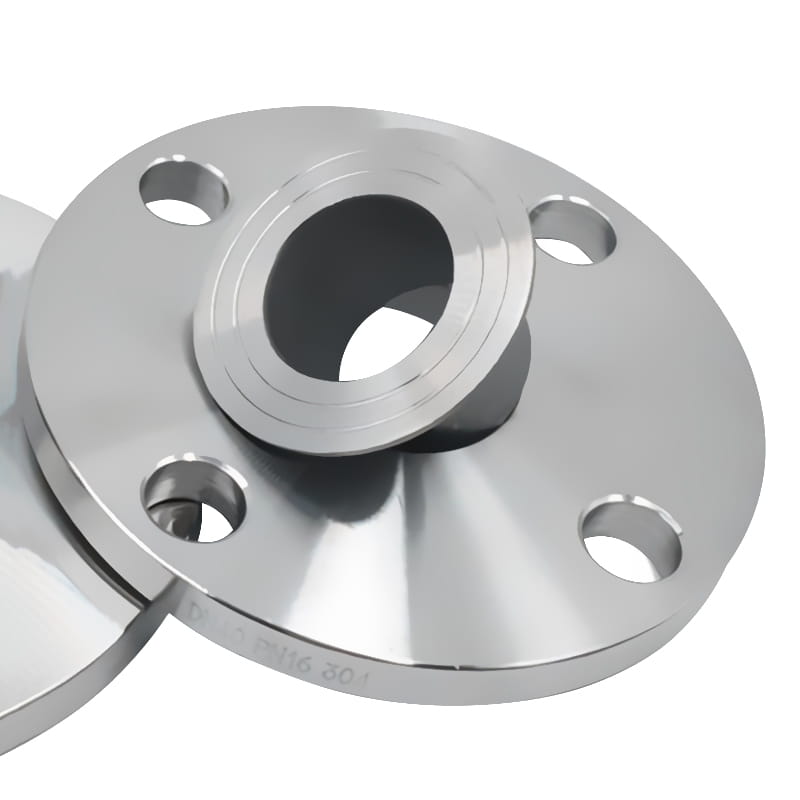

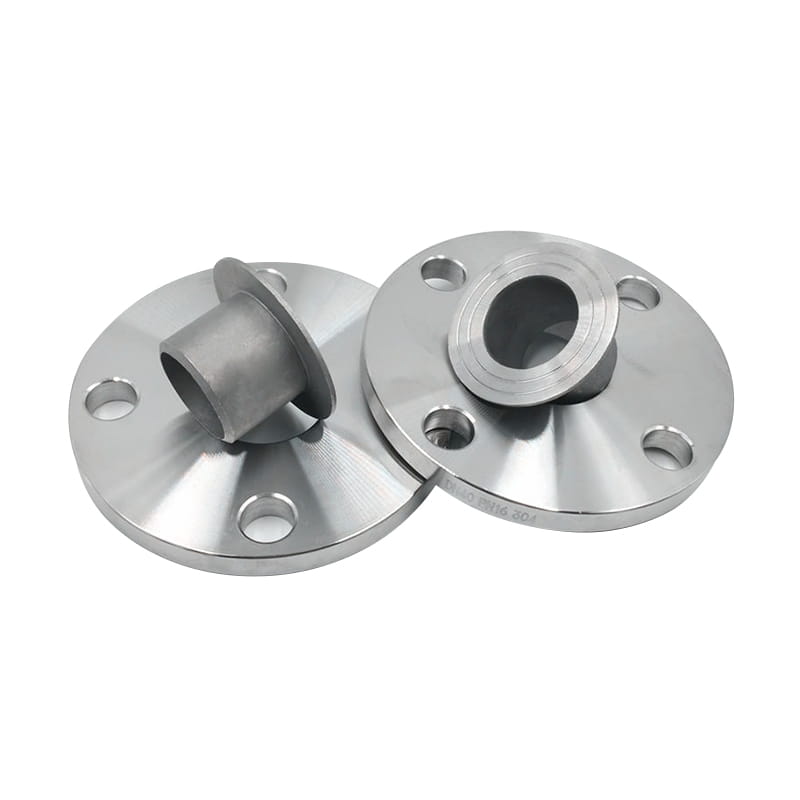

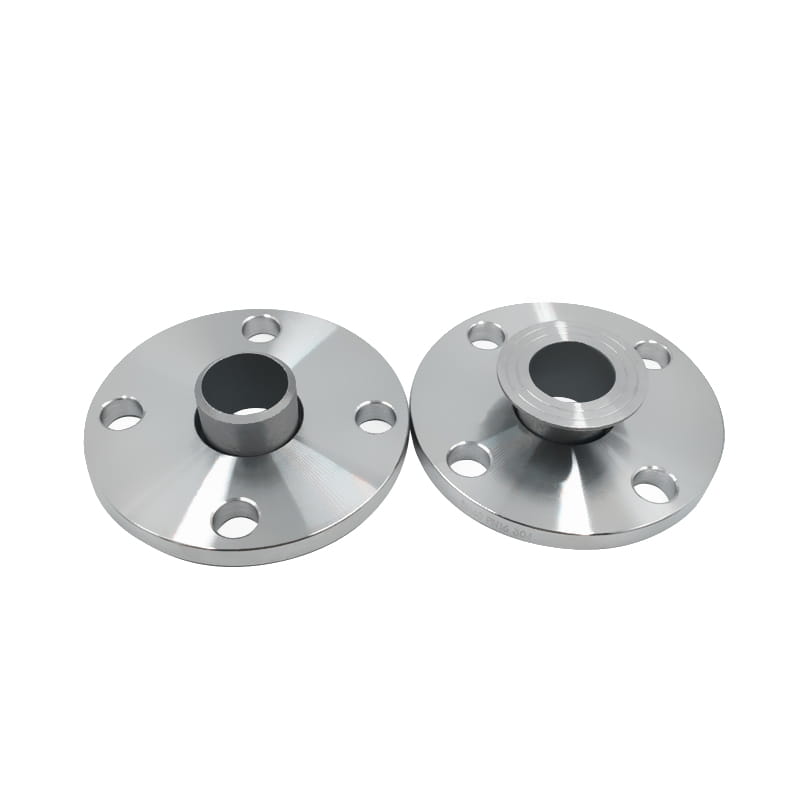

스터브 끝이있는 정밀 단조 SS 랩 조인트 플랜지

랩 조인트 플랜지에는 얼굴이 높아지지 않으며 랩 조인트 스터브 끝 및 랩 조인트 플랜지 인 "랩 조인트 스터브 엔드"와 함께 사용됩니다. 심한 굽힘 응력이 발생하는 지점에서 사용하는 것은 피해야합니다.

랩 조인트 플랜지 자체는 파이프에 용접되지 않으므로 볼트 구멍을 쉽게 정렬하기 위해 회전 할 수 있으며 어셈블리 및 분해가 훨씬 쉬워집니다. 이 기능은 설치, 유지 보수 및 수리 작업을 단순화하여 다운 타임 및 전체 비용을 줄입니다. 플랜지의 설계는 파이프의 각도 오정렬을 허용하여 파이프가 완벽하게 정렬되지 않은 경우에도 단단하고 누출 방지 조인트를 보장합니다.

플랜지 보어의 내부 표면과 스터브 끝의 외부 표면 사이에 형성된 틈새는 오염 물질을 쉽게 수집 할 수 있습니다. 수집 된 오염 물질은 문제를 제시하고 틈새가 부식을 일으킬 수 있습니다.

그들은 일반적으로 석유 화학, 석유 및 가스, 수처리, 식품 및 음료 및 화학 처리 산업과 같은 저압 응용 분야에서 사용됩니다.

이전 ：No previous article
다음:연마 스테인레스 스틸 랩 조인트 플랜지 어셈블리

소개

기준	ANSI/ASME : ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
재료	탄소강 : ASTM A105, A350 LF2 스테인레스 스틸 : A182 F304/F304L/F316/F316L/F321 합금강 : ASTM A182, GR F1, F11, F22, F5, F9, F91
표면	광택, 샷 블라스팅, 샌드 블라스팅 등
유형	단조, 열처리 및 가공
크기	1/2 ''~ 48 "
배달 시간	선불을받은 후 5-30 일 이내에
포장	표준 수출 목재 케이스 또는 요청대로
애플리케이션	석유 화학, 석유 및 가스, 수처리, 식품 및 음료 및 화학 처리 산업 등

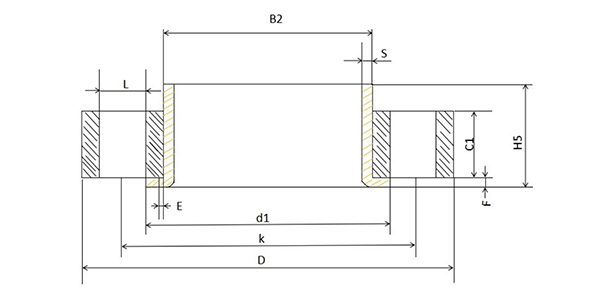

PN10

디N	파이프 O디	디	B2	C1	케이	이자형	엘	qtty.	무게
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0-206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0-256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0-306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

디N	파이프 OD	D	B2	C1	케이	이자형	엘	qtty.	무게
50	60.3	165	65	20	125	5	18	4	2.52
	53.0-54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0-70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0-84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0-106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0-133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0-156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

DN	파이프 OD	D	B2	C1	케이	이자형	엘	qtty.	무게
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

DN	파이프 OD	D	B2	C1	케이	이자형	엘	qtty.	무게
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0-44.5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
